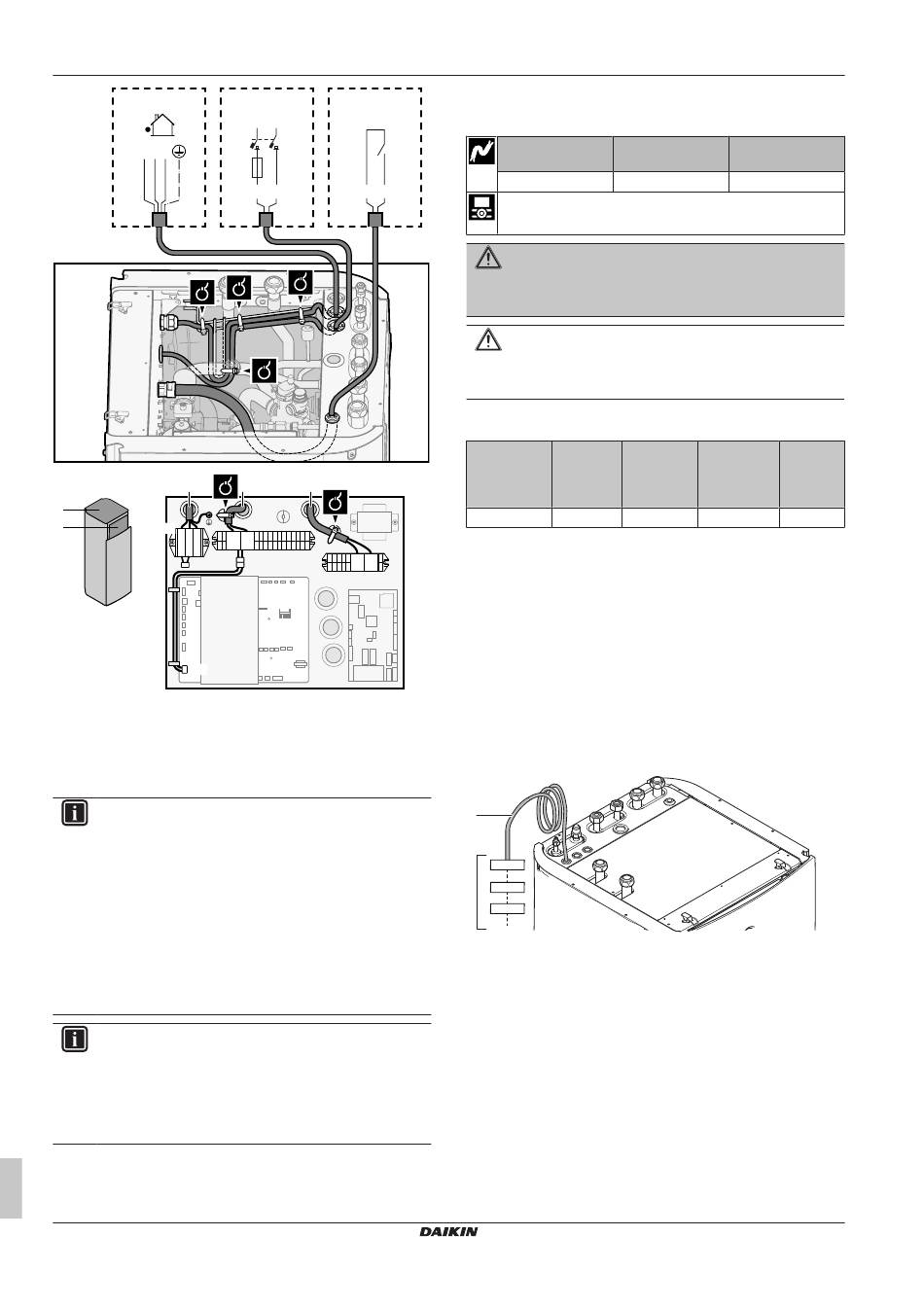

5 Installation électrique
1 2 3
a
A
B a
A
X1M
B
1 2 3
X11YA
X1A
a Câble d'interconnexion (=alimentation électrique
principale)
b Alimentation électrique à tarif normal
c Contact d'alimentation électrique préférentielle
3 Fixez les câbles avec les attache-câbles sur les supports
d'attaches.
INFORMATIONS
En cas d'alimentation électrique au tarif préférentiel,
raccordez X11Y à X11YB. La nécessité de disposer d'une
alimentation électrique normale distincte pour l'unité
intérieure (b) X2M/5+6 dépend du type d'alimentation
électrique préférentielle.
Un raccord séparé vers l'unité intérieure est requis:
▪ si l'alimentation
interrompue en cas d'activité, OU
▪ si aucune consommation électrique de l'unité intérieure
n'est autorisée au niveau de l'alimentation électrique
préférentielle en cas d'activité.
INFORMATIONS
Le contact d'alimentation électrique à tarif préférentiel est
raccordé aux mêmes bornes (X5M/9+10) que le thermostat
de sécurité pour la zone secondaire. Il est uniquement
possible pour le système d'avoir SOIT une alimentation
électrique à tarif préférentiel OU un thermostat de sécurité
pour la zone secondaire.
Manuel d'installation
12
1N~, 50 Hz,
230 V AC, 6.3 A
S1S
L N
6 5
9 10
b c
b c
5 6
X2M
X11YB
9 10
X11Y
X5M
électrique préférentielle
5.3.2 Raccordement de l'alimentation électrique
du chauffage d'appoint
Type de chauffage
d'appoint
*3V
—
AVERTISSEMENT
Le chauffage d'appoint DOIT disposer d'une alimentation
électrique dédiée et DOIT être protégé par les dispositifs
de sécurité exigés par la législation en vigueur.
ATTENTION
Pour garantir la bonne mise à la terre de l'unité, raccordez
toujours l'alimentation électrique du chauffage d'appoint et
le câble de terre.
Veillez à ce que l'alimentation électrique soit conforme à la capacité
du chauffage d'appoint, comme indiqué dans le tableau ci-dessous.
Type de Capacité
chauffage du
d'appoint chauffage
d'appoint
*3V 3 kW
(a) Cet équipement est conforme à la norme EN/
IEC 61000‑3‑11 (norme technique européenne/
internationale définissant les seuils pour les variations
de tension, les fluctuations de tension et les oscillations
dans les systèmes d'alimentation basse tension publics
pour équipements avec courant nominal de ≤75 A), à
condition que l'impédance du système Z
ou égale à Z
de l'utilisateur et le système public. L'installateur ou
l'utilisateur de l'équipement a pour responsabilité, en
consultation avec l'opérateur du réseau de distribution,
si nécessaire, de veiller à ce que l'équipement soit
uniquement raccordé à une alimentation avec une
impédance de système Z
Procédez au raccordement de l'alimentation électrique du chauffage
d'appoint de la manière suivante:
a
X6M
F1B
b
Q1DI
est
a Câble installé en usine raccordé au contacteur du
chauffage d'appoint, à l'intérieur du coffret électrique
(K1M)
b Câblage sur place (voir tableau ci-dessous)
Alimentation Fils
électrique
1N~ 230 V (6V) 2+GND
Alimentatio Courant de
n électrique fonctionnem
ent maximal
(a)
1N~ 230 V 13 A
soit inférieure
sys
au point d'interface entre l'alimentation
max
inférieure ou égale à Z
sys
EHFZ03S18DJ3V
Daikin Altherma 3 R F
4P596818-1 – 2019.10
Z
max
0,34 Ω
.
max
