3.3 Raccordement de l'Emetteur JUPITER

•

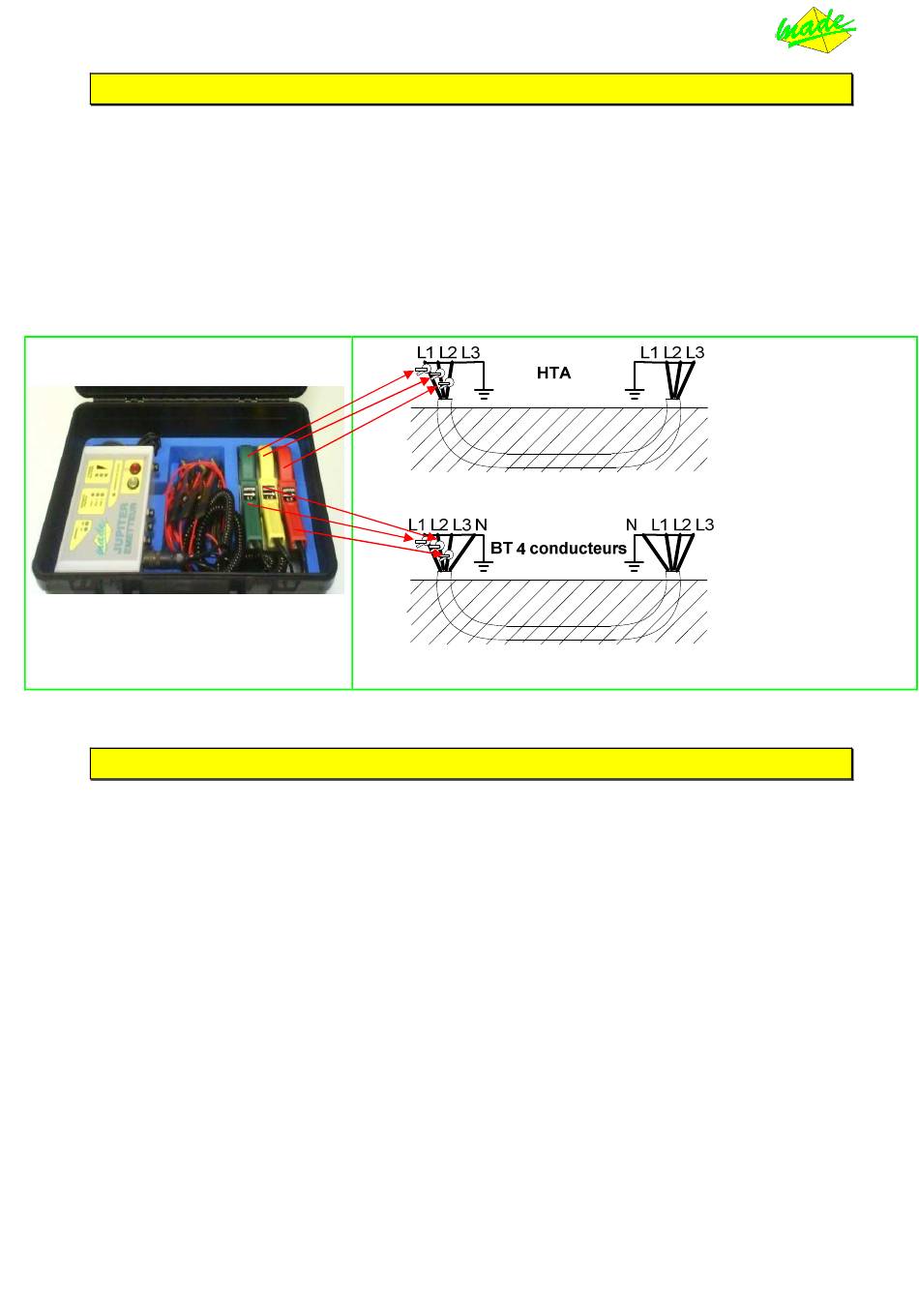

Le raccordement de l'Emetteur se fait à l'aide des pinces d'injections sur les têtes de câble HTA
ou BT. Les 2 extrémités du câble étant mises à la terre et en court-circuit (Ne pas prendre l'écran
du câble).
•
Toujours raccorder les cordons de mise en court-circuit fournis avec le JUPITER aux deux
extrémités du câble.
•
Mettre en marche l'émetteur.
Il est préférable de poser les pinces ampère-métriques d'injection avant la mise en marche de l'Emetteur.
Dans le cas contraire, l'ouverture de la pince pendant l'émission provoque l'affichage du défaut pince
correspondant.
3.4 Précautions pour la mise en œuvre de l'Emetteur JUPITER
LES PINCES DOIVENT TOUTES ÊTRE DANS LE MÊME SENS UNE FOIS SUR LA TÊTE DE CÂBLE
(Position des flèches sur le corps de la pince).
BIEN VERIFIER QUE LES PINCES RESTENT POSEES SUR LA PARTIE DE CABLE EXEMPTE
D'ECRAN. AU BESOIN UTILISER DES PINCES BOIS POUR LEUR CALAGE.
POUR EVITER LES RISQUES D'ERREUR DANS LA DESIGNATION DES CABLES, N'UTILISER
QU'UN SEUL ENSEMBLE EMETTEUR JUPITER PAR CHANTIER.
APRES LA MISE EN ROUTE VERIFIER SUR LA FACE AVANT :
•
L'ABSENCE DE SIGNALISATION DE DEFAUT DU CIRCUIT D'EMISSION
•
LE NIVEAU DE CHARGE DE LA BATTERIE.
