4.1 Présentation

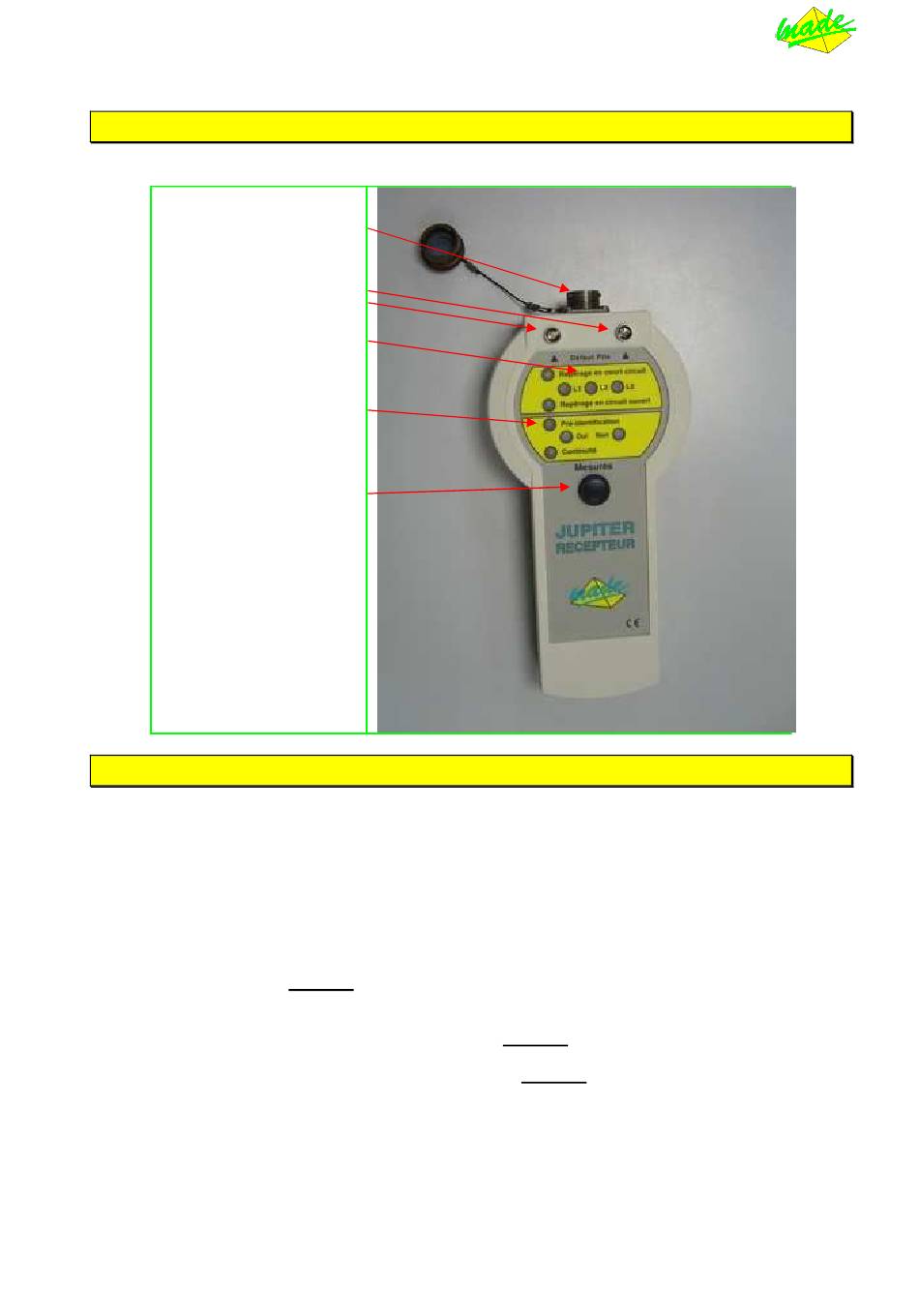

Embase de connexion
des capteurs
Indication du passage
en « défaut » piles
Affichage des mesures
en mode repérage de
conducteurs
Affichage des mesures en
mode pré identification et
continuité
Commande de mise en
marche et de lancement
des mesures

4.2 Utilisation du RECEPTEUR

Le fait de connecter un capteur au Récepteur en fixe automatiquement son mode de fonctionnement qui
se trouve rappelé par une LED.
Ces modes sont :
•
Repérage en court-circuit
•
Repérage en circuit ouvert
•
Pré identification
•
Continuité.
Un appui sur le bouton « Mesures » le met sous tension et éclaire la LED correspondante au mode
indexé par le capteur choisi, ce qui constitue pour l'opérateur la confirmation du type de mesure à
effectuer.
Au bout de 30 secondes, sans appui sur le bouton « Mesures », le Récepteur s'éteint jusqu'à une
nouvelle action sur le bouton.
Si aucun capteur n'est connecté, un appui sur le bouton « Mesures » allume pendant 1 seconde toutes
les LEDs afin de vérifier leur bon fonctionnement.
Certains modes sont disponibles seulement quand l'émetteur est en mode S1 ou quand deux émetteurs
l'un en mode S1 et l'autre en mode S2 sont connectés aux extrémités d'un même câble. Un émetteur en
mode S2 seul ne permet que le repérage de conducteurs en circuit ouvert. Ce type d'utilisation apparait
automatiquement quand deux émetteurs en mode S1 et S2 sont connectés à un même câble et que ce
câble est coupé après pré-identification.
