9 Raccordement des
périphériques
Cette section explique comment connecter plusieurs appareils avec des
connecteurs différents et vient compléter les exemples apportés dans le
Guide de Démarrage Rapide.

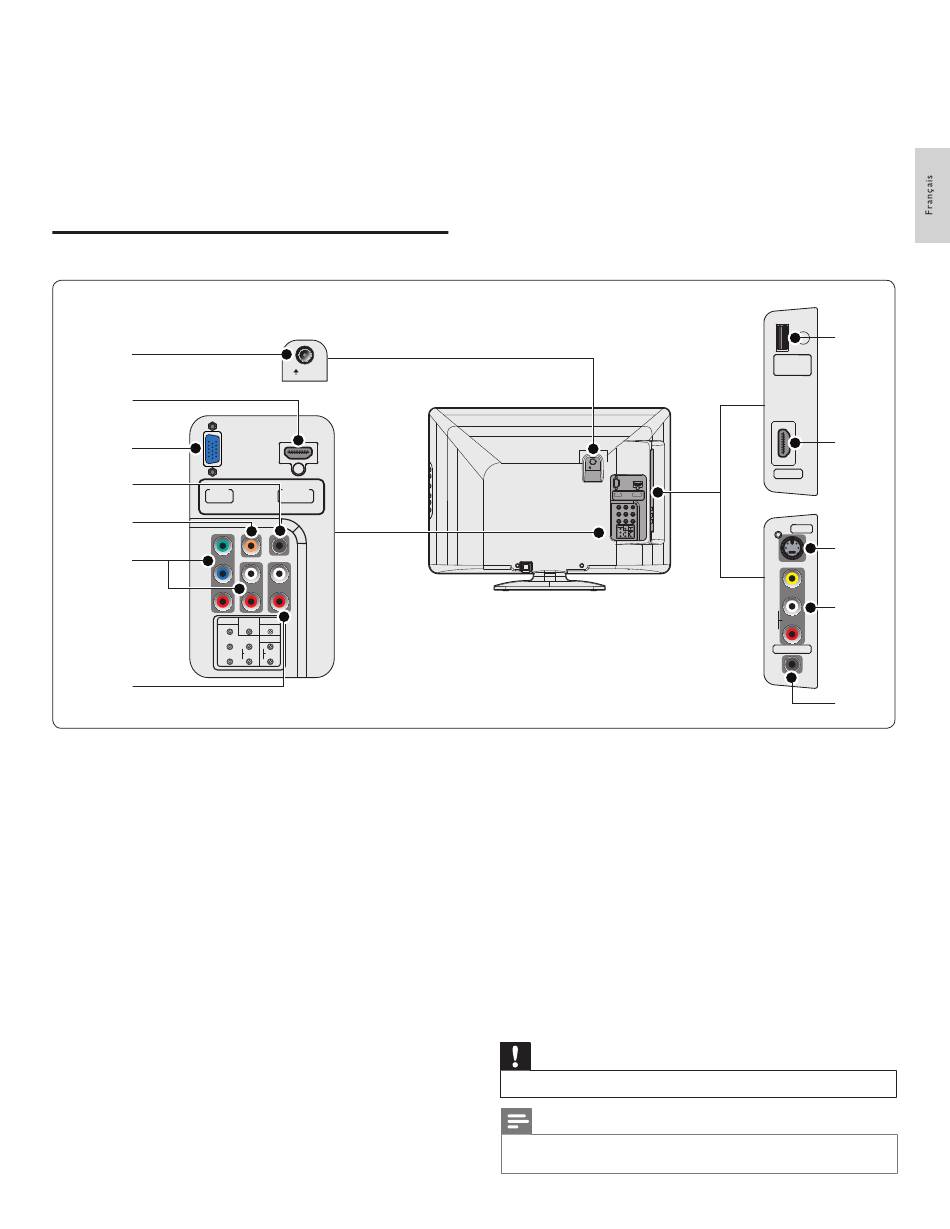

Vue d'ensemble des connexions
a
b
c
d
PC IN
RGB
e
f
COMPONENT
Y
Pb
Pr
g
a prise d'entrée antenne
Entrée de signaux provenant de l'antenne, du câble ou du satellite.
b prise d'entrée HDMI 1
Prise HDMI pour lecteur de disque Blu-ray, récepteur numérique
HD ou console de jeu HD, etc.
c prise d'entrée PC
Permet de raccorder un câble VGA pour PC.
d prise d'entrée audio pour PC
Permet de raccorder un câble audio stéréo à minijack
pour PC.
e prise de sortie audio numérique
Sortie audio numérique vers le cinéma maison et les autres systèmes
audio numériques.
f prise d'entrée vidéo à composantes et audio
Entrée vidéo provenant des appareils analogiques tels que
les lecteurs DVD, les récepteurs, les consoles de jeu, etc. Ce
connecteur doit être utilisé avec l'entrée audio.
g prise d'entrée audio pour HDMI 1
h prise d'entrée HDMI 2
Deuxième connecteur HDMI In.
ANT. IN
HDMI IN
HDMI 1
DIGITAL
PC-IN
AUDIO OUT
(COAXIAL)
AUDIO
HDMI 1-IN
L
L
AUDIO
AUDIO
R
R
ANT. IN
PC IN
HDMI IN
RGB
HDMI 1
COMPONENT
DIGITAL
PC-IN
AUDIO OUT
(COAXIAL)
AUDIO
Y
HDMI 1-IN
Pb
L
L
AUDIO
AUDIO
Pr
R
R
i prise d'entrée S-Vidéo (côté)
Le connecteur d'entrée S-Vidéo (côté) à utiliser avec les connecteurs
Audio L/R pour un caméscope, une console de jeu, etc. Lorsque
vous utilisez le connecteur S-Vidéo (côté) pour les signaux vidéo,
n'utilisez pas l'entrée vidéo composite (côté) pour les signaux vidéo.
j prise d'entrée vidéo composite et audio (côté)
Entrée vidéo pour les appareils analogiques tels que les lecteurs
DVD, les caméscopes, les consoles de jeu, etc. Doit être utilisée
avec l'entrée audio.
k prise casque
Permet de raccorder un casque pour pouvoir écouter vos
émissions sans gêner votre entourage.
* prise de maintenance
N'utilisez ce port que si une mise à jour du logiciel est nécessaire.
Clé USB uniquement. Ne branchez aucun appareil (appareil photo
numérique, clavier, souris, etc.) sur ce port. Pour toute information
complémentaire, rendez-vous sur le site www.philips.com/support
Attention
•
Déconnectez le cordon d'alimentation avant de raccorder les appareils.
Remarque
•
Selon les connecteurs dont vous disposez et vos besoins, vous pouvez utiliser
différents types de connecteurs pour brancher un périphérique au téléviseur.
*
SERVICE
TERMINAL
h
HDMI 2
VIDEO
i
S-VIDEO
VIDEO
j
L
AUDIO
R
HEAD PHONE
k
FR
25
