Préparation de l'emplacement du conduit
REMARQUE: Si vous utilisez la hotte en mode de recirculation, ignorez ces sauts et passez à la
page 15.

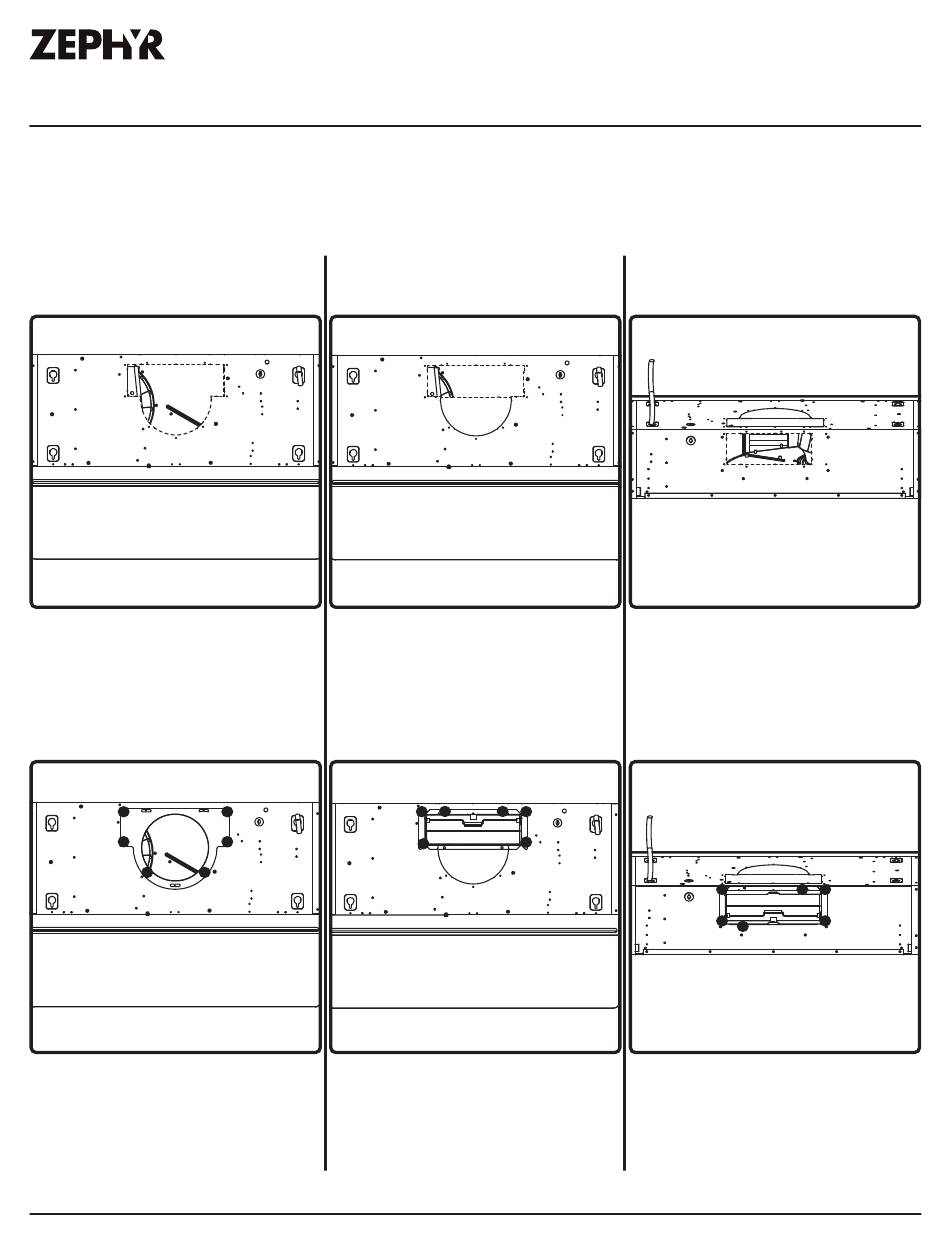

Conduit vertical (rond de 7 po)
1. À l'aide d'un tournevis à tête
plate, retirez les plaques à
défoncer rectangulaire et
ronde situées sur le dessus du
capot.
1
2
3 4
2. Fixez le collier rond de 7 po au
haut de la hotte à l'aide de
(6) vis M4 x 8.
Pyramid Guide d'utilisation, d'entretien et d'installation
Conduit vertical (3-1 / 4 "x 10"
1. À l'aide d'un tournevis à tête
plate, retirez uniquement la
section rectangulaire de la
plaque à défoncer située sur
le dessus du capot.
6
5
2. Fixez le collier rectangulaire
de 3-1 / 4 "x 10" au haut de
la hotte à l'aide de (6) vis M4
x 8.
Instructions d'installation
rectangulaire)
2 3 4
5
6
1
Conduit horizontal (3-1 / 4 "x
10" rectangulaire)
1. À l'aide d'un tournevis à tête
plate, retirez la plaque à
défoncer rectangulaire située
à l'arrière du capot.
1 4
2
3
2. Fixez le collier rectangulaire
de 3-1 / 4 "x 10" à l'arrière de
la hotte à l'aide de (6) vis M4
x 8.
5
6
