UMG 104
RS485

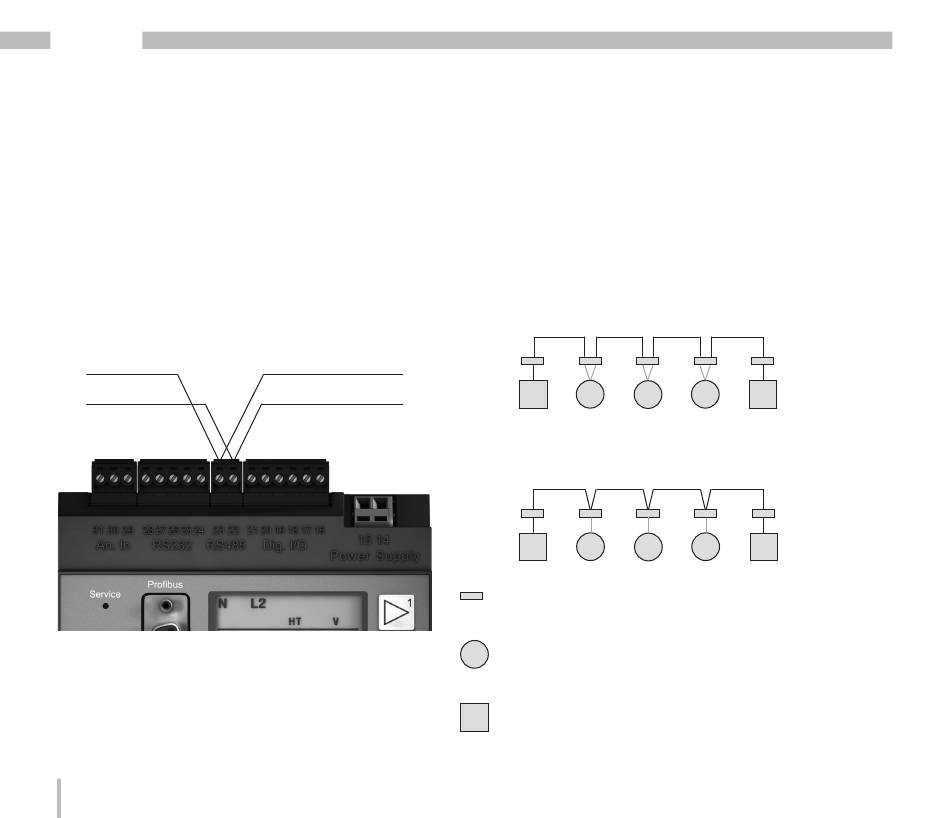

Structure de bus
Tous les appareils sont raccordés en une
structure de bus (ligne). Dans un segment,
jusqu'à 32 participants peuvent être raccor-
dés ensemble. Au début et à la fin d'un seg-
ment, le câble est terminé par des résistances.
S'il y a plus de 32 participants, il faut utiliser
des répéteurs (amplificateurs de ligne) pour
relier ensemble les différents segments.
A
B
A
B
34
Résistances de terminaison
Au début et à la fin d'un segment, le câble est
terminé par des résistances (120 Ohms 1/4
W).
L'UMG104 ne comporte pas de résistances
de terminaison.
A
Bus RS485
B
correct
incorrect
Borne plate dans l'armoire de commande.
Appareil avec interface RS485.
(sans résistance de terminaison)
Appareil avec interface RS485.
(avec résistance de terminaison sur l'ap-
pareil)
