Sommaire des Matières pour Global Selection DN 2220

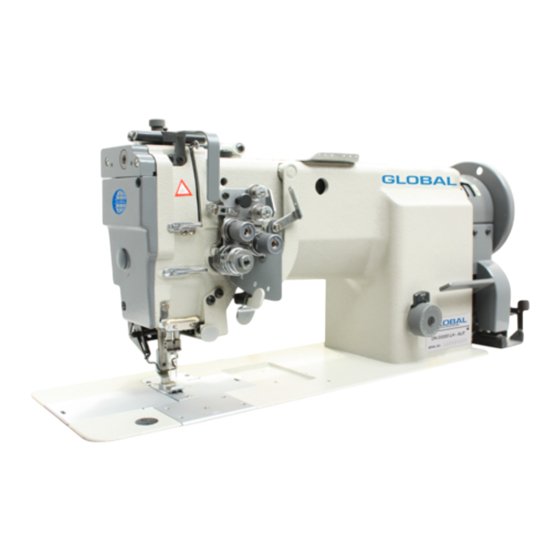

- Page 1 GLOBAL Selection DN 2220 DN 2220 LH Machine à coudre 2 aiguilles point noué double entraînement, aiguilles escamotables MODE D’EMPLOI - - 0 - -...
-
Page 2: Table Des Matières
TABLE DES MATIERES PRECAUTIONS AVANT L'UTILISATION ...............- 2 - 1) Précautions de sécurité......................- 2 - 2) Précautions avant utilisation de la machine................- 2 - 3) Précautions concernant l’environnement de fonctionnement ..........- 2 - 1. NOMS DES PIECES DE LA MACHINE................- 3 - 2. -
Page 3: Precautions Avant L'utilisation
PRECAUTIONS AVANT L'UTILISATION 1) Précautions de sécurité (1) Garder vos mains et vos doigts à distance de la zone de l'aiguille et de la zone de la poulie lors de la mise en route. (2) L'alimentation électrique doit être coupée lorsque la machine n'est pas en utilisation, ou lorsque l'utilisateur quitte son poste de travail. -
Page 4: Noms Des Pieces De La Machine
1. NOMS DES PIECES DE LA MACHINE Vis de réglage pression du pied Plaque à aiguille Releveur de fil Griffe Vis réglage lubrification Crochet Guide fil supérieur Vis de réglage lubrification Guide fil Pied presseur Réservoir d’huile Aiguille Guide fil Serre aiguille Volant Barre aiguille... -
Page 5: Caracteristiques
Remplir le réservoir d'huile avec de l'huile de lubrification jusqu'à ce que le niveau atteigne la marque "H". Si le niveau est en dessous du niveau, ajouter de l'huile jusqu'à "H". Pour l'huile, utilisez de l'huile d'engrenage blanche recommandée par Global... -
Page 6: Lubrification (2)
2.2 Lubrification (2) Quand la machine à coudre est utilisée pour la première fois, ou après un long arrêt, une quantité convenable d'huile doit être appliquée aux emplacements indiqués par la flèche dans les figures ci- dessous. 2.3 Condition de graissage (1) Voir l'égouttage de l'huile par le trou de surveillance de l'huile durant l'opération pour vérifier les conditions de graissage du bras de la machine. -
Page 7: Réglage Du Graissage Du Crochet Rotatif
2.3 Réglage du graissage du crochet rotatif 3. UTILISATION LA MACHINE 3.1 Montage des aiguilles Note : Avant d'effectuer le réglage suivant, éteindre l'alimentation électrique de toutes les manières possibles. -
Page 8: Bobiner Le Fil Inférieur Sur La Canette
3.2 Bobiner le fil inférieur sur la canette Note : Lorsque vous faites tourner la machine sans coudre, conserver le pied presseur levé. Réglage : ** Tension de l'enroulement : particulièrement dans le cas de fil de nylon. Il est souhaitable que la canette soit bobinée sans trop de tension. -
Page 9: Réglage Des Points Et Couture En Marche Arrière
3.4 Réglage des points et couture en marche arrière Note : Abaisser le levier de couture en marche arrière et tourner le bouton de réglage de longueur de point pour réduire la longueur du point. Pour inverser le sens d'entraînement et obtenir des points en marche arrière, abaisser au maximum le levier de marche arrière, jusqu'à... -
Page 10: Comment Enfiler Le Fil Inférieur Dans Un Grand Crochet (Avec Ressort Anti-Perte) Et Placer La Canette Dans Le Crochet
3.6 Comment enfiler le fil inférieur dans un grand crochet (avec ressort anti-perte) et placer la canette dans le crochet (1) L'extrémité du fil doit être placée dans la canette de telle sorte qu'il se déroule sur la gauche la canette. (2) Enfiler le fil dans l'ordre - dans la boîte à... -
Page 11: Réglage De La Tension Des Fils De Canette
3.8 Réglage de la tension des fils de canette 3.9 Equilibrage de la tension des fils 3.10 Tension du fil d'aiguille - Régler la tension du fil d'aiguille en fonction de la tension du fil de canette. - Pour régler la tension du fil d'aiguille, tourner chaque écrou de réglage de tension. Pour la couture de tissus spécifiques avec du fil spécial, la tension du fil d'aiguille désirée peut être obtenue en réglant la force et la course du ressort du tendeur de fil. -
Page 12: Réglage De La Pression Du Pied Presseur
3.11 Réglage de la pression du pied presseur La pression du pied presseur peut être adaptée au tissu en tournant la vis de réglage de pression. -
Page 13: Réglage De La Position Verticale De L'aiguille
3.12 Réglage de la position verticale de l'aiguille (1) Retirer la vis de réglage (2) Faire tourner le serre aiguille d'un tour (Angle de réglage 0,6 mm), ou faire tourner la butée d'un demi-tour en retirant les vis de réglage . -
Page 14: Relation Entre Angle De Rotation, Longueur Du Point, Et Nombre De Ponts D'escamotage De L'aiguille
Pour passer de l'opération avec une barre aiguille à une opération avec deux barres aiguilles, pousser le levier d'annulation d'escamotage. Le levier d'escamotage se déplace alors automatiquement dans la position intermédiaire et on peut passer à l'opération à deux aiguilles. 3.14 Relation entre angle de rotation, longueur du point, et nombre de ponts d’escamotage de l’aiguille (1) Une couture en coin correcte correspondant à... -
Page 15: Pannes Et Solution De Reparations
4. PANNES ET SOLUTION DE REPARATIONS...
