5) Module sortie relais

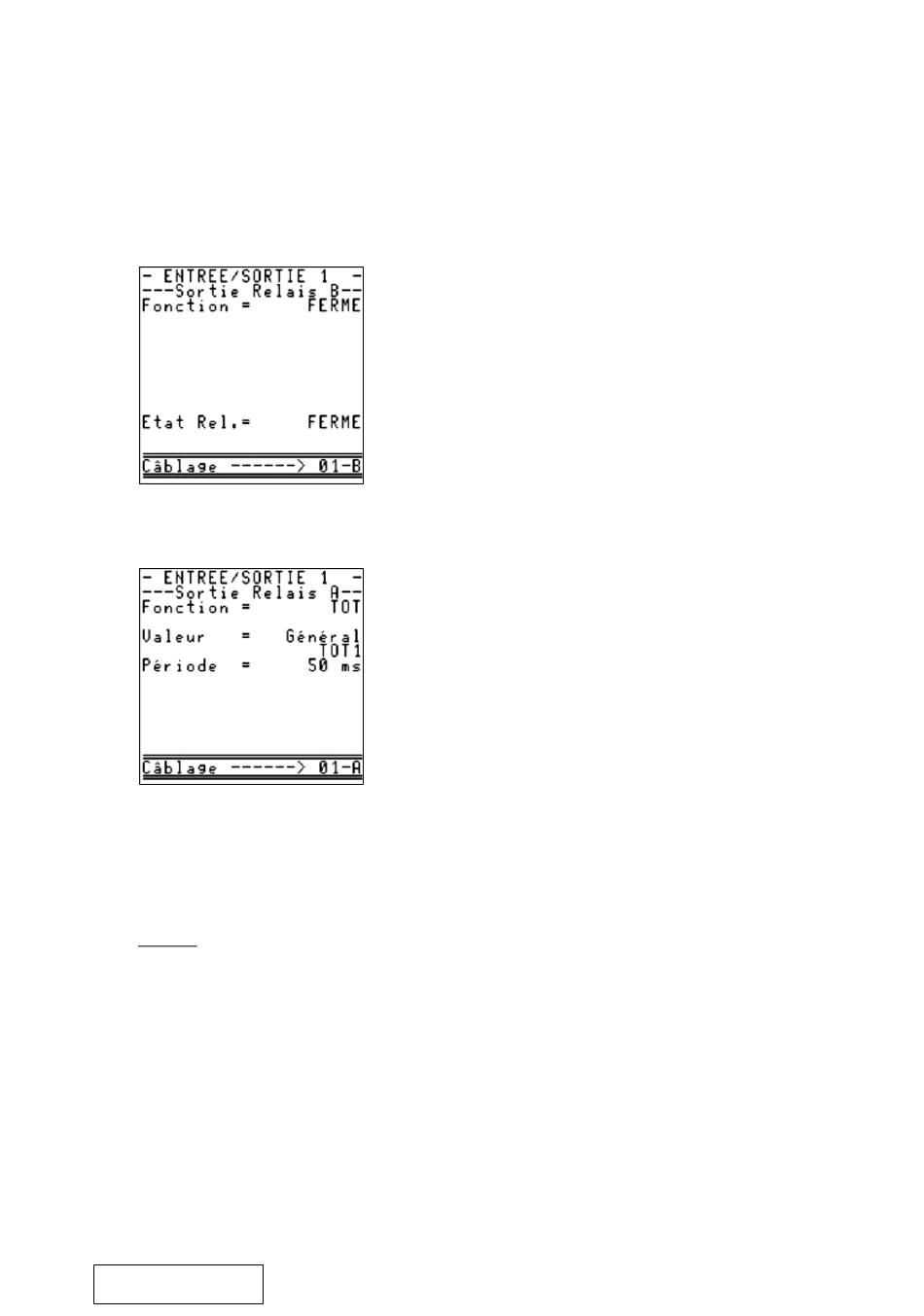

Chaque sortie relais peut être configurée selon l'un des modes de fonctionnement suivants :
Ouvert :
 Le relais reste toujours au repos.
 Fermé :
Le relais est au travail quand l'Uf 821 est alimenté, et au repos dans le cas contraire. Ce
choix permet donc d'utiliser le relais en détection de la présence de l'alimentation (sécurité positive).
Totalisateur :
 Le relais génère une impulsion de largeur réglable à chaque incrémentation du
totalisateur sélectionné.
Il faut alors définir la largeur d'impulsion qui détermine le temps pendant lequel le relais reste fermé
(le relais, initialement au repos, se met en travail pendant la moitié de la période puis reste au repos
au moins pendant la même durée).
La valeur de la période du relais doit être inférieure au poids d'impulsion divisé par le débit.
Exemple :
Débit = 1000 l/s / Poids d'impulsion = 100 l.
Nous aurons donc 1 impulsion toutes les 100/1000 = 100 ms.
La valeur de la période ne doit donc pas être supérieure à 100 ms sous peine de ne pas compter
toutes les impulsions données par le totaliseur.
