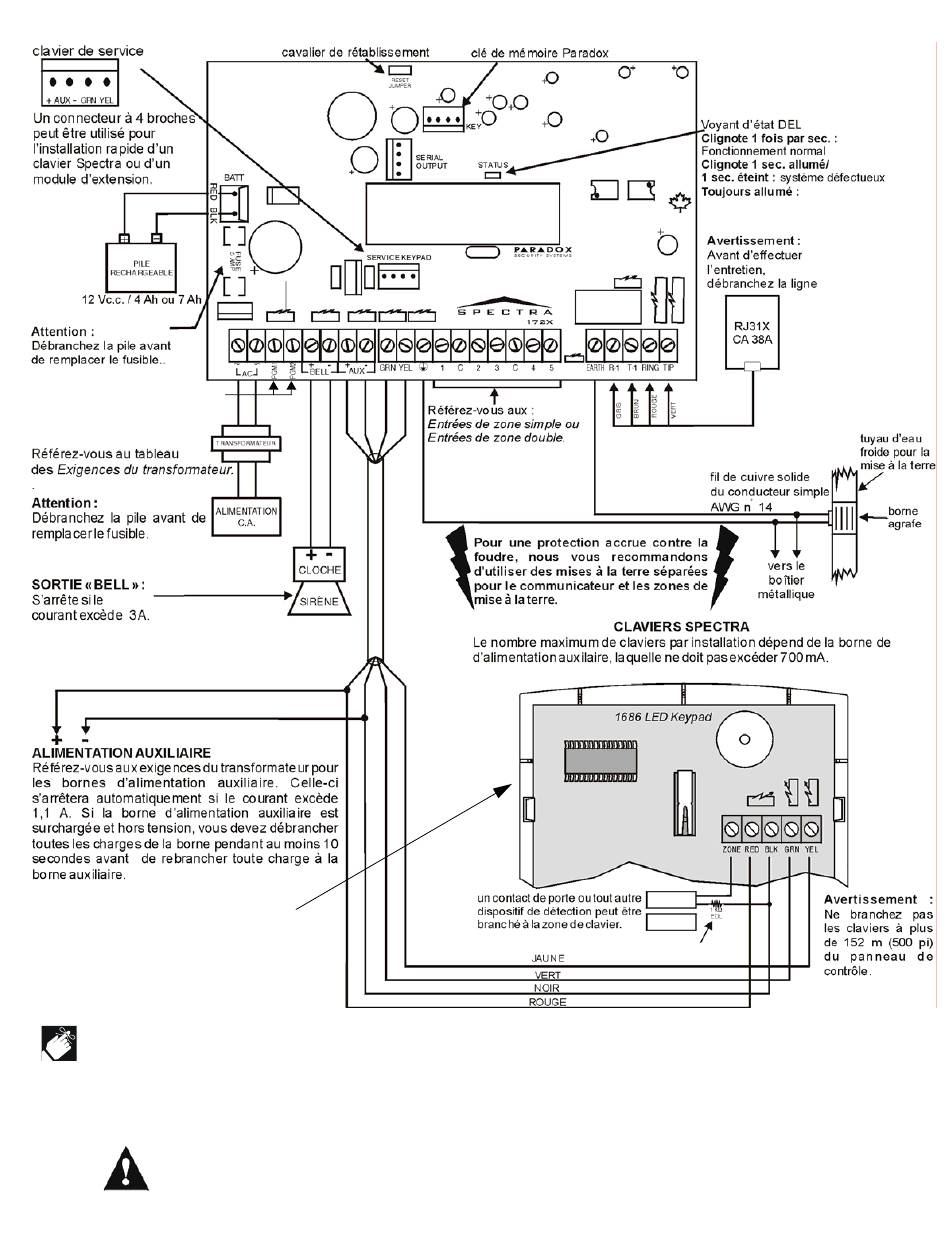

Figure 2.2 : Vue d'ensemble des panneaux de contrôle 1728 et 1728EX de Spectra
Voir PGM pour 1728EX et
1728 à la page 8.
Pour la configuration des zones,
de l'EDL et du sabotage du
clavier, se référer à Configuration
des claviers à DEL à la page 13.
Pour les avertissements listés UL, voir Avertissements UL et ULC à la page 57.
2.2
MISE À LA TERRE
Les bornes de mise à la terre des zones et du composeur doivent être branchées au boîtier et à un tuyau d'eau froide ou
à une tige de mise à la terre conformément aux codes électriques locaux.
Pour une protection maximum contre la foudre, utilisez un fil de mise à la terre différent pour les zones et
pour le composeur tel que démontré dans la Figure 2.1 à la page 5.
6
M
'
ANUEL D
INSTALLATION ET DE RÉFÉRENCE
