2.7
CONNEXION DE LA SORTIE « BELL »
Les bornes « BELL+ » et « BELL- » sont utilisées pour alimenter des cloches, des sirènes ou d'autres dispositifs
d'avertissement qui requièrent une tension continue durant une alarme. La sortie « bell » fournit une tension de 12 Vcc
durant une alarme et peut suffire à 2 sirènes de 20 ou 30 watts. La sortie « bell » est contrôlée par un circuit sans fusible
et se ferme automatiquement si le courant excède 3 A. Lorsque cela se produit, la défectuosité « Courant de sirène
maximum » apparaît sur l'Affichage des défectuosités des claviers (voir page 50) pendant une alarme. Si la charge de la
sortie « bell » revient à la normale, le panneau de contrôle rétablit le courant aux bornes de la sortie « bell » pendant la
prochaine alarme. Au moment de brancher une sirène (haut-parleur avec modulateur de sirène intégré), assurez-vous de
respecter la polarité. Branchez le fil positif sur la borne BELL+ et le fil négatif sur la borne BELL- du panneau de contrôle
tel qu'illustré à la Figure 2.1 à la page 5.
Lorsque la sortie « BELL » n'est pas utilisée, le message « Sirène débranchée » apparaît constamment
sur l'Affichage des défectuosités (voir page 50). Pour éviter ceci, branchez une résistance de 1 K
les bornes de la sortie « BELL ».
2.8
CONNEXIONS DES SORTIES PROGRAMMABLES
Lorsqu'un événement précis se produit dans le système, une sortie PGM peut réinitialiser les détecteurs de fumée, activer
les lumières stroboscopiques, ouvrir/fermer les portes de garage et beaucoup plus.
2.8.1
PGM
POUR
Les panneaux de contrôle Spectra 1728/EX comportent deux sorties programmables
intégrées (PGM). Les PGM 1 et PGM 2 fournissent un maximum de 150 mA par sortie. Si le
courant de la sortie excède la capacité de la PGM, nous vous recommandons d'utiliser un
relais comme illustré à la Figure 2.3. Pour plus amples renseignements sur la
programmation des PGM, référez-vous à la section Sorties programmables à la page 41.
2.8.2
R
ELAIS D
Le panneau de contrôle Spectra 1738 comporte deux sorties programmables intégrées
(PGM). Pour plus amples renseignements sur la programmation des PGM, référez-vous à la
section Sorties programmables à la page 41. Les PGM 1 et 2 peuvent supporter jusqu'à 1 A
(voir Figure 2.4) et peuvent être utilisées comme sorties de lumière stroboscopique (voir
page 42). Les PGM sont limitées par la source d'alimentation utilisée. Si le dispositif est
alimenté par :
• les bornes AUX : La consommation de courant des bornes AUX ne peut dépasser 700 mA. Donc, la consommation
totale de tous les appareils connectés aux bornes AUX (c.-à-d. les modules et les PGM) ne peut dépasser 700 mA. Par
exemple, si six modules connectés aux bornes AUX utilisent 600 mA et vous désirez alimenter la PGM en utilisant les
bornes AUX, la consommation de courant de la PGM ne peut dépasser 100 mA.
• une alimentation externe : Si vous utilisez une alimentation externe, la consommation de courant ne peut dépasser
1 A pour les PGM 1 et PGM 2. Si la limite de consommation de courant de l'alimentation externe est inférieure à celle de
la PGM qui y est connectée, la consommation de courant ne dépassera donc pas la limite de courant de l'alimentation.
Le panneau de contrôle Spectra 1738 possède également un relais optionnel de 5 A. Ce relais peut être branché comme
illustré à la Figure 2.4. Le relais d'alarme peut être programmé pour suivre la sortie de sirène ou l'activation/désactivation
de la sortie PGM globale (voir Options du relais d'alarme (1738 seulement) à la page 42).
8
M
'
ANUEL D
INSTALLATION ET DE RÉFÉRENCE
1728EX
1728
ET
'
PGM
ALARME ET
POUR

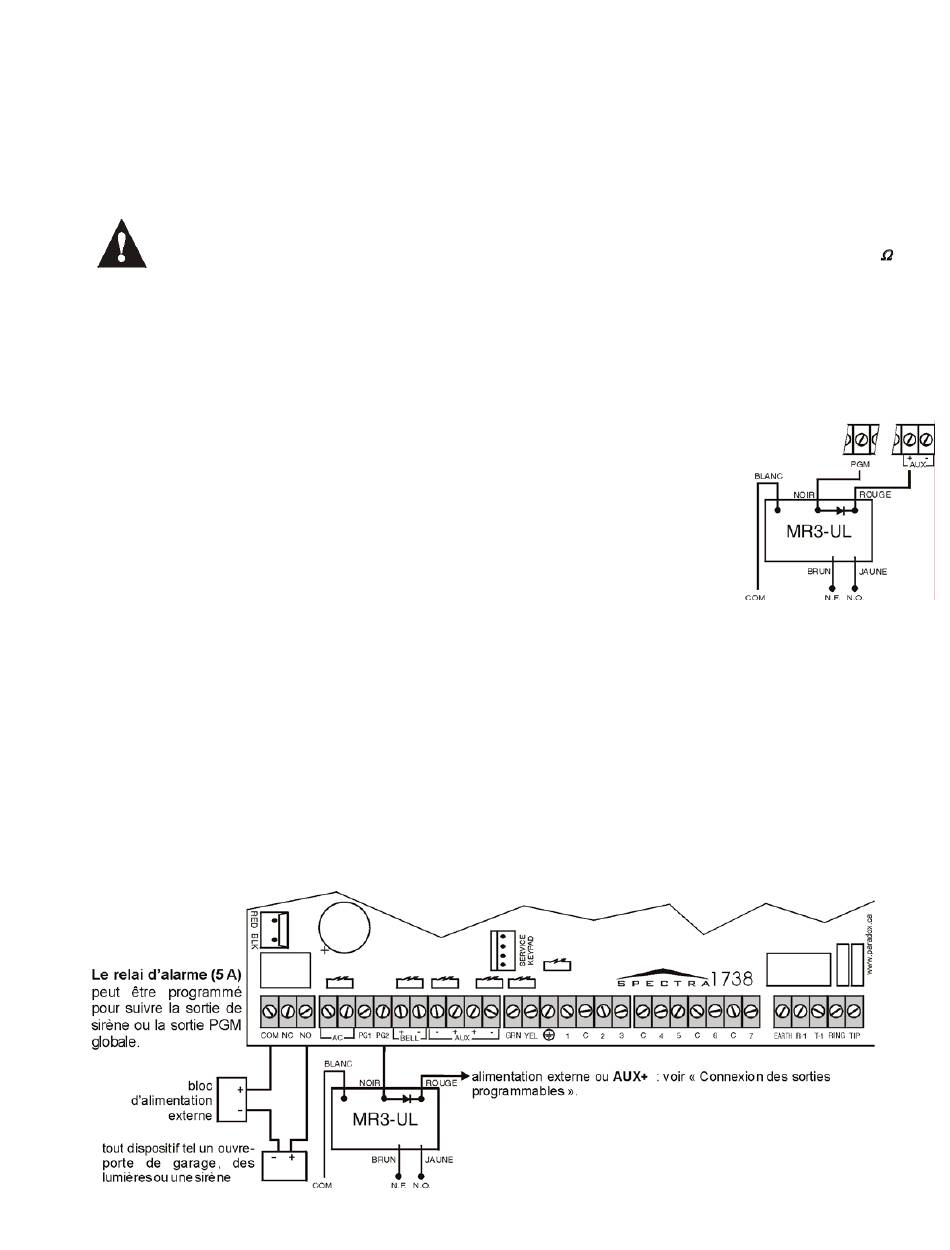

Figure 2.4 : Connexions de relais et de PGM
1738
entre
Figure 2.3 : PGM
