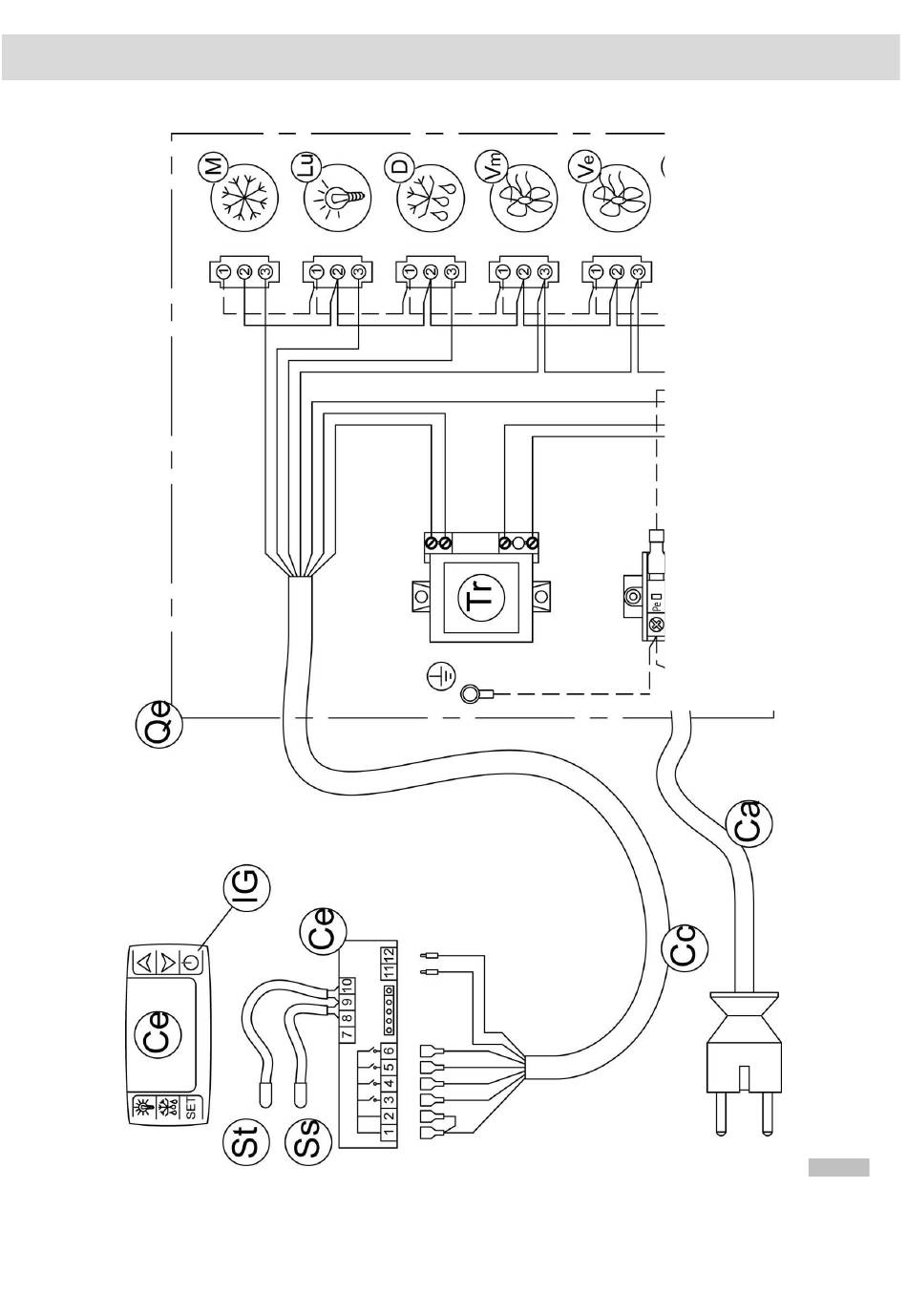

Schema elettrico - Electrical diagram – Schéma électrique – Schalt plan- Esquema eléctrico –
Схема электрических соединений
Legenda / Legend:
Ca = Cavo alimentazione
supply cable
Cc = Cavo collegamento
display-quadro el.
Connecting cable
display – control board
Ce = Comando elettronico
electronic device
D = Sbrinamento / defrost
IG = Interruttore generale
main switch
Lu = Luci / Lights
M = Compressore (Motore)
Compressor (Motor)
Ra = Resistenze
antiappannanti
anti-mist heaters
Ss = Sonda sbrinamento
defrost probe
St = Sonda temperatura
temperature probe
Tr = Trasformatore
Transformer
Ve = Ventilatori evaporatore
evaporator fan
Vm = Ventilatori motore
motor fan
FIG. 15
