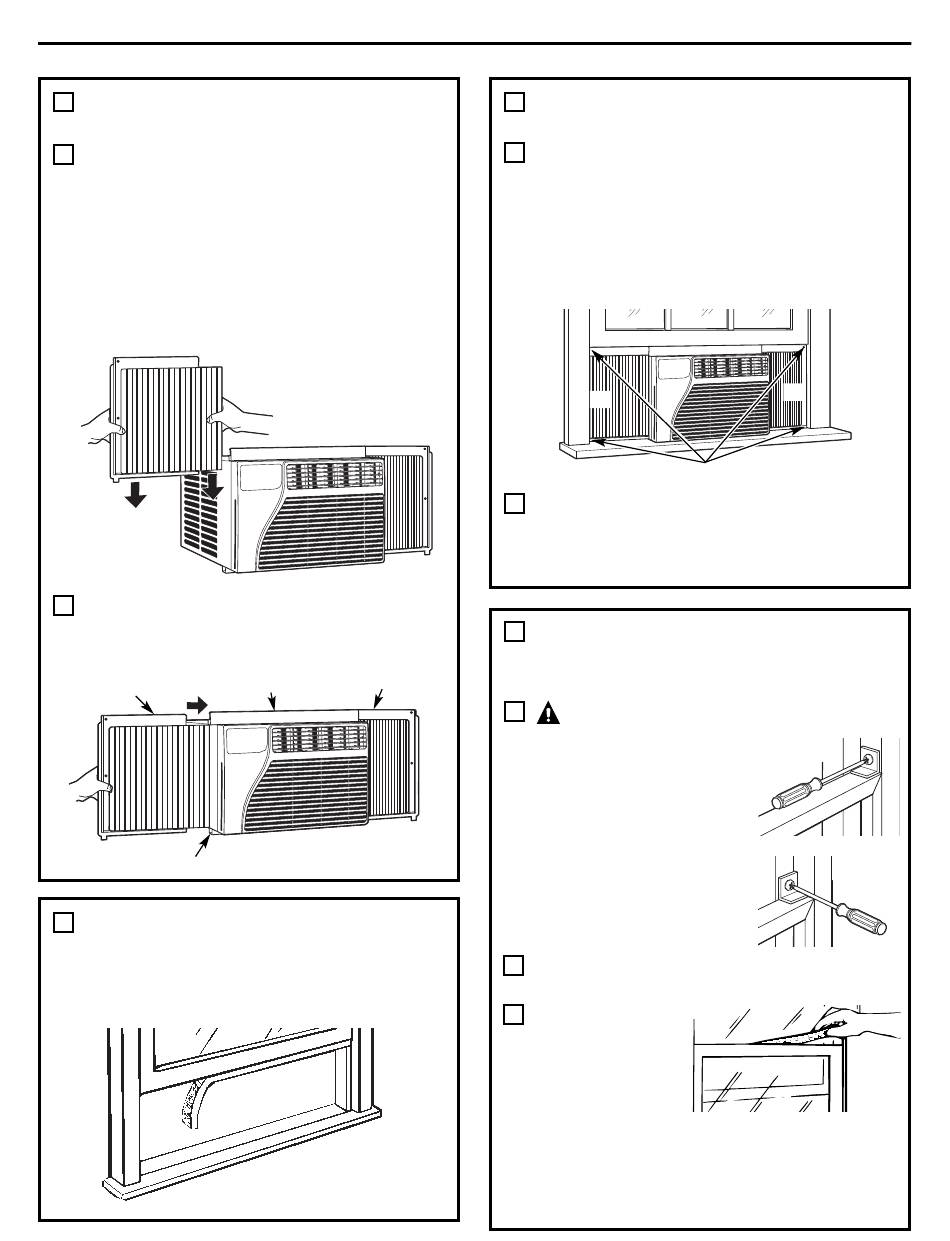

PRÉPARATION DU CLIMATISEUR
4
(suite)
Faites glisser l'extrémité libre du panneau
C
en accordéon dans les rails de panneau
latéral. Faites glisser le panneau vers le
bas. Assurez-vous de laisser suffisamment
d'espace pour glisser le haut et le bas du
cadre dans les rails de l'enceinte.
NOTE : Il y a un panneau en accordéon
gauche et un panneau en accordéon droit.
Assurez-vous d'utiliser le panneau
approprié pour chaque côté.
Faites glisser les panneaux en accordéon
D
gauche et droit dans les rails de montage
inférieur et supérieur.
Rail de montage
Partie supérieure
supérieur
gauche
Rail de montage inférieur
PRÉPARATION DE LA FENÊTRE
5
Découpez le joint de la fenêtre à guillotine à
la longueur adéquate. Décollez la pellicule
protectrice et collez le joint sur le dessous du
cadre de la fenêtre.
Instructions de montage
Partie
supérieure
droite
26
INSTALLATION DU CLIMATISEUR
6
DANS LA FENÊTRE
A
Placez le climatiseur sur le rebord avec le
rail de montage inférieur contre le rebord
arrière. Centrez-le et fermez la fenêtre
derrière le rail de montage supérieur. Il
doit être de niveau ou légèrement penché
vers l'extérieur. Utilisez un niveau, environ
1/3 de bulle donnera la pente correcte
vers l'extérieur.
ou
Vis de type B
Etirez les panneaux en accordéon gauche
B
et droit jusqu'aux cadres verticaux de la
fenêtre et fixez-les à l'aide de 4 vis de type
B au travers des trous dans les panneaux.
7 INSTALLATION D'UNE FERRURE DE
SUPPORT ET DU JOINT D'ÉTANCHÉITÉ
SUPÉRIEUR EN MOUSSE DE LA FENÊTRE
MISE EN GARDE :
A
Pour preventez la verre
brisez dans les fenêtres,
attachez une ferrure de
verrouillage de la fenêtre
à la côté de la fenêtre à
l'aide d'une vis de type B.
B Découpez le joint d'étanchéité supérieur
en mousse à la largeur de la fenêtre.
C Insérez la mousse
entre la vitre et
la fenêtre pour
empêcher l'air
et les insectes
de pénétrer dans
la pièce.
NOTE : Si le joint d'étanchéité fourni ne
s'adapte pas à votre fenêtre, procurez-vous
localement l'article approprié afin d'obtenir
une étanchéité adéquate de l'installation.
ou
Vinyle
Bois
