Préparatifs

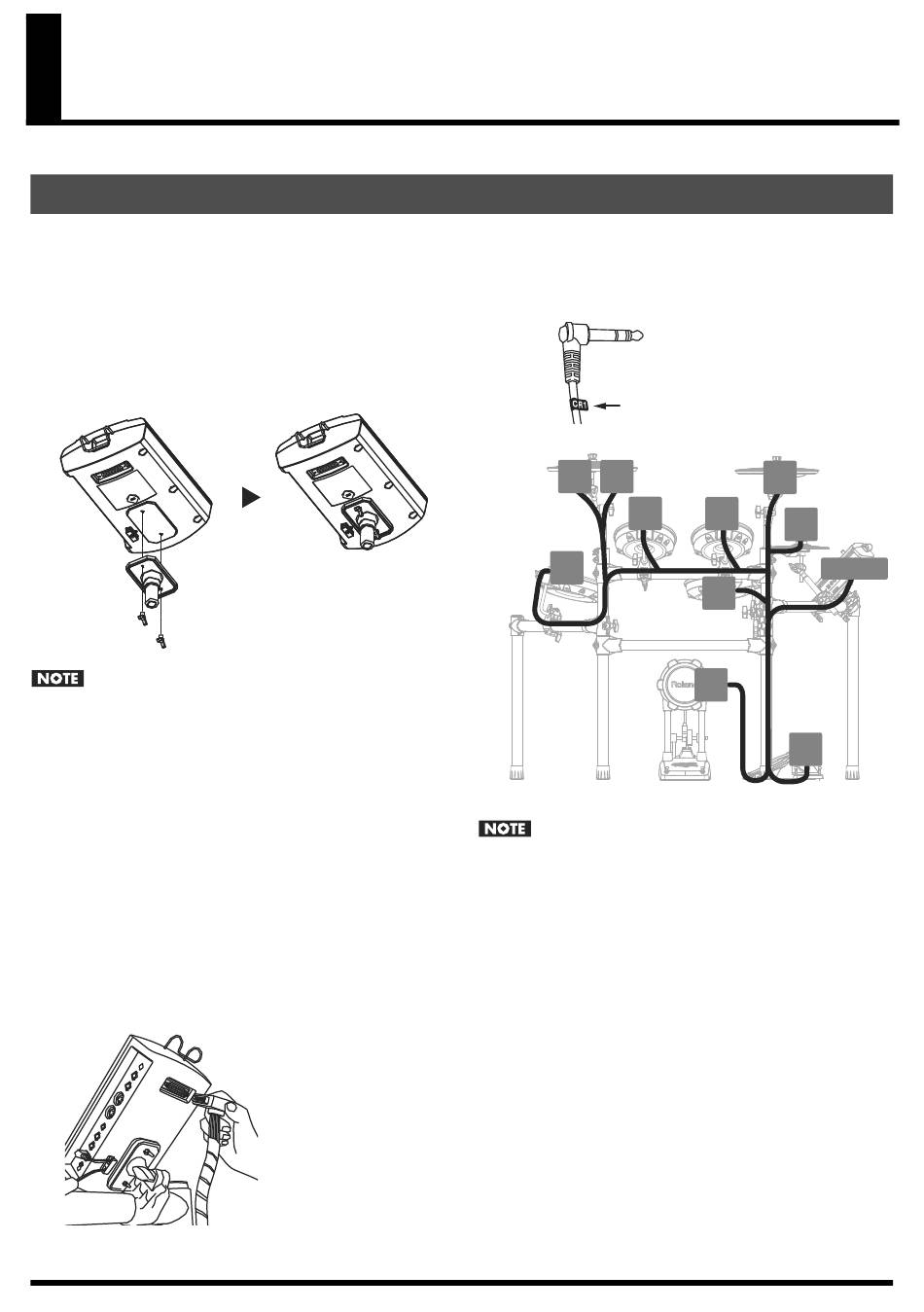

Montage du TD-9 sur un stand
1. Fixez la plaque de montage fournie au module TD-9.
Utilisez les vis papillon fournies pour fixer la plaque de la
façon illustrée.
* Utilisez exclusivement les vis papillon fournies. L'utilisation
d'autres vis risque d'entraîner des dysfonctionnements.
* Pour utiliser le TD-9, il faut que la plaque de montage soit
affixée.
• Avant de retourner l'appareil, prenez des paquets de
journaux ou magazines et placez-les sous les quatre coins
de l'appareil afin d'éviter d'endommager les boutons et les
commandes. Veillez également à orienter l'appareil de
sorte à éviter d'endommager des boutons ou des
commandes.
• Lorsque vous retournez l'appareil, maniez-le avec
prudence pour éviter qu'il ne tombe ou bascule.
2. Montez le TD-9 (doté de sa plaque de montage) sur
un stand de batterie (le stand MDS-9, par exemple,
disponible en option).
3. Branchez le câble fourni à la prise TRIGGER INPUT
du TD-9 puis branchez les pads et les pédales.
16
Des étiquettes indiquant le pad à connecter sont apposées
sur les câbles.
Branchez les pads et pédales de la façon illustrée.
RD RDB
T2
T3
• Si certains câbles ne sont pas branchés à un pad,
effectuez les réglages suivants pour les pads non
connectés afin d'éviter tout problème.
- Réglez le paramètre "Group" de l'instrument sur "OFF"
(p. 25).
- Dans les réglages MIDI du pad, réglez le paramètre
"NOTE NUMBER" sur "OFF" (p. 32).
• Si vous utilisez d'autres cymbales que CY-13R ou CY-15R,
il est inutile de brancher le câble "RDB" au pad de
cymbale. Laissez le capuchon sur la fiche du câble "RDB"
et fixez-la au stand pour qu'elle ne vous dérange pas
quand vous jouez.
CR1
T1
HH
TD-9
SNR
KIK
HHC
