L'

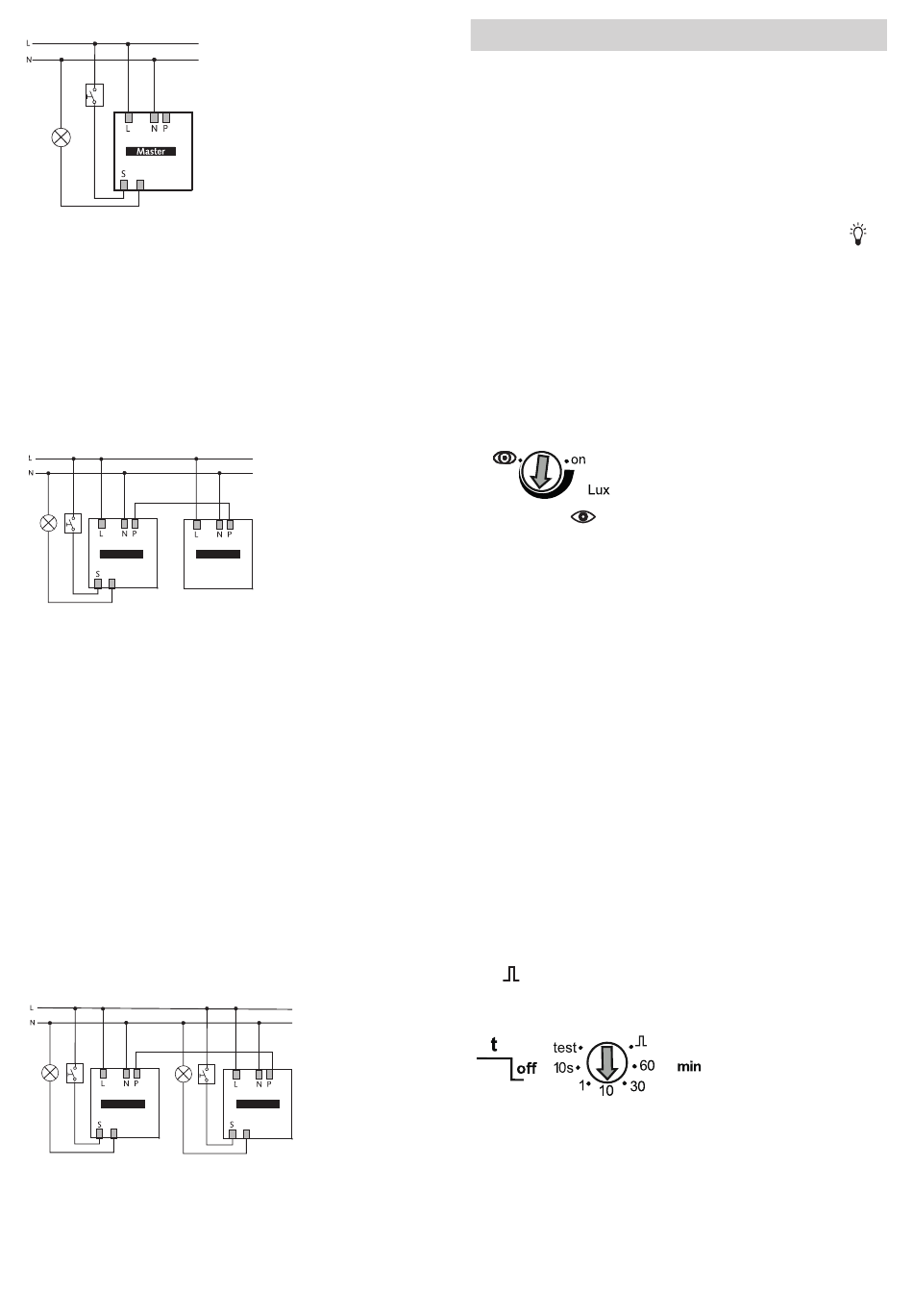

Montage en parallèle maître-esclave
Si la zone de détection couverte par un seul détecteur de pré-
sence ne suffit pas (vastes pièces), il est possible de procéder
à un montage en parallèle de jusqu'à 10 détecteurs en reliant
les bornes P. La détection de présence s'effectue conjointe-
ment par tous les détecteurs.Le maître mesure la luminosité,
gère les boutons-poussoirs et commande l'éclairage. Tous les
autres détecteurs sont utilisés comme esclaves. Ils se conten-
tent de transmettre des informations concernant la présence.
Master
L'
•
Mesure de lumière uniquement via le maître
•
Régler les paramètres uniquement via le maître
•
Monter en parallèle 10 détecteurs au maximum
•
Utiliser le conducteur externe avec la même phase pour
tous les détecteurs.
Maître : theRonda P360 -100 M
Esclave : theRonda P360 Esclave
Montage en parallèle maître-maître (plusieurs
groupes d'éclairage)
En montage parallèle, plusieurs maîtres peuvent également
être utilisés. Chaque maître commande son groupe d'éclairage
en fonction de sa propre mesure de luminosité. Les temps
de temporisation et les seuils de luminosité sont paramét-
rés individuellement pour chaque maître. La présence reste
détectée en commun par tous les autres détecteurs.
Master 1
L'
•
Un maître par groupe d'éclairage effectue sa propre
mesure de luminosité
•
Régler le potentiomètre pour chaque
maître individuellement
•
Montage parallèle de 10 détecteurs au maximum
•
Utiliser le conducteur externe avec la même phase pour
tous les détecteurs
Slave
Master 2
L'
8. Réglages
Les détecteurs de présence sont livrés avec des réglages de
base qui leur permettent de fonctionner immédiatement. Ces
valeurs par défaut correspondent à des seuils de référence.
Les télécommandes « SendoPro 868-A » et « theSenda P »
sont disponibles en option pour procéder à la mise en service.
Elles permettent de régler à distance les réglages des valeurs
du potentiomètre.
Réglages Contact de commutation A Lumière
Valeur de commutation de la luminosité du potentiomètre
« Lux »
La valeur de commutation de la luminosité souhaitée peut
être réglée à l'aide du potentiomètre Lux. La plage de réglage
se situe entre 30 et 1 000 lux. Le réglage par défaut est
300 lux.
La télécommande de gestion permet de régler la valeur de
commutation de la luminosité entre 30 et 3 000 lux.
Apprentissage : Si le potentiomètre Lux est placé en
position d'apprentissage, la LED commence pars clignoter
lentement pendant 20 secondes. Dès que la LED arrête de cli-
gnoter, la valeur de luminosité actuelle mesurée est enregist-
rée comme nouvelle valeur de commutation de la luminosité.
Après avoir quitter la position d'apprentissage, la valeur réglée
sur le potentiomètre LUX est enregistrée comme nouvelle
valeur de commutation de la luminosité.
L'apprentissage peut également se faire avec les télécom-
mandes « SendoPro 868-A » et « theSenda P ». Dans ce cas,
la valeur de luminosité actuelle mesurée est immédiatement
enregistrée comme nouvelle valeur de commutation de la
luminosité.
La position du potentiomètre « Activé » désactive la mesure
de luminosité. Le canal Lumière commute donc uniquement
en fonction de la présence.
Temporisation du potentiomètre à l'extinction de l'éclairage
Les seuils de références suivants ont été éprouvés et sont
recommandés pour le réglage :
•
Zones de passage (aucun espace de travail) env. 5 min
•
Salle de classe
•
Espaces de travail (bureau, salle de réunion) env. 10 min
•
« Impulsions » : commande d'une minuterie
d'éclairage de cage d'escalier (0,5 s « Activé » / 10 s
« Désactivé »)
Paramètres et instructions de commande via
télécommande
Pour l'assistance pendant la mise en service, ainsi que
pour les opérations de service après-vente, les paramètres
suivants peuvent être consultés ou adaptés à l'aide de la
télécommande :
env. 10 min
