Bref Descriptif - AUMA SQEx 05.2 Instructions De Service

Identification
Désignation du type
Contrôle
2.2.

Bref descriptif

Servomoteur fraction de
tour
Commande de servomo-
teur
10

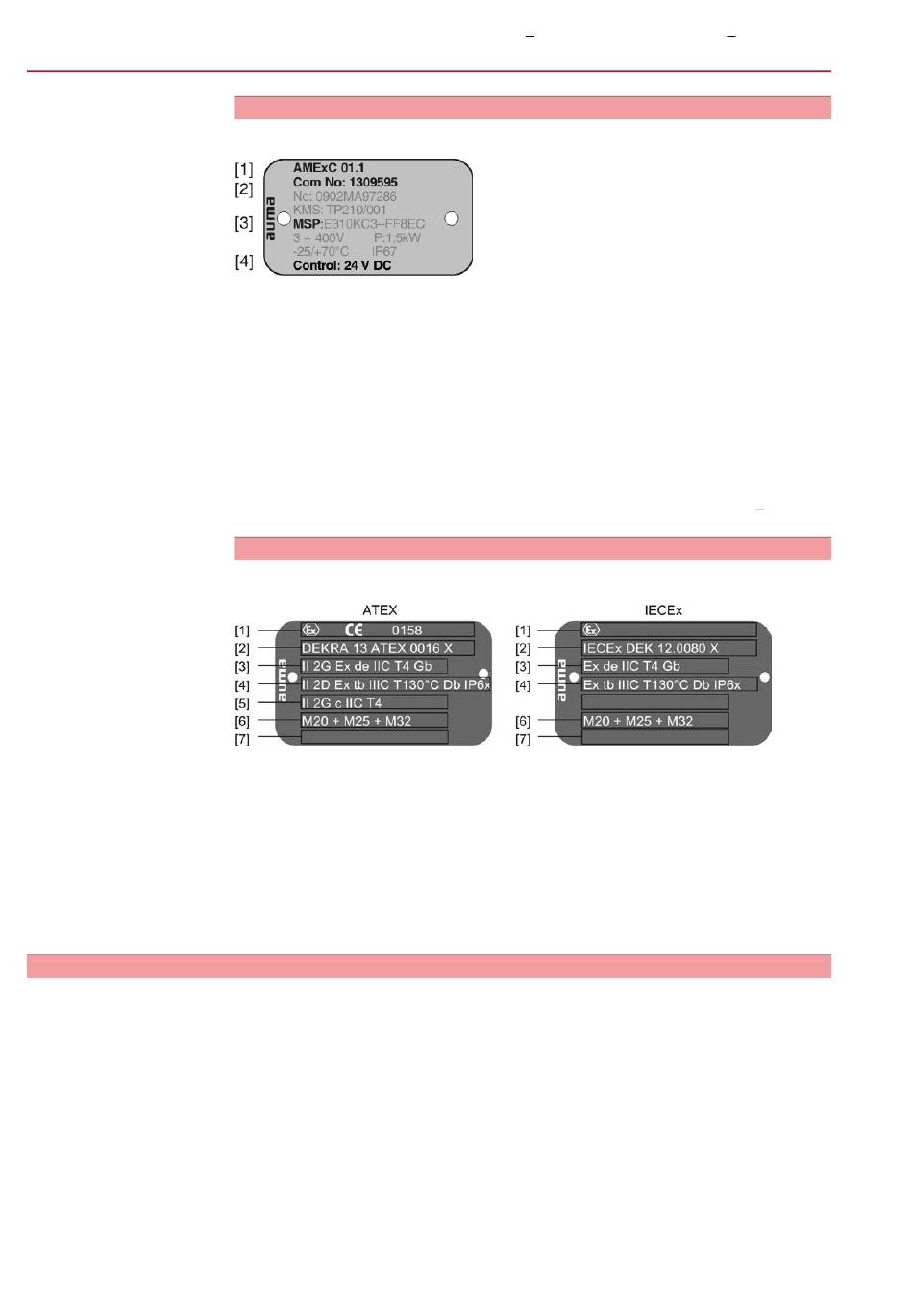

Description de la plaque signalétique de la commande
Figure 4 : Plaque signalétique de la commande
[1] Désignation du type
[2] Numéro de commission
[3] Schéma de câblage
[4] Contrôle
AMExC 01.1 = Commande de servomoteur AUMA MATIC
24 V DC = Contrôle via interface parallèle sous une tension de contrôle de 24 V DC
115 V AC = Contrôle via interface parallèle à une tension de contrôle de mit 115 V
AC.
0/4 – 20 mA = Contrôle via interface parallèle via entrée analogique 0/4
Description de la plaque de contrôle en version de protection antidéflagrante
Figure 5 : Plaques de contrôle en version de protection antidéflagrante (exemples)
[1] Symbole Ex, marquage CE, numéro d'identification de l'organisme notifié
[2] Certificat Ex (numéro)
Classification :
[3] Protection électrique antidéflagrante - gaz
[4] Protection électrique antidéflagrante - poussière
[5] Protection non électrique antidéflagrante
[6] Taraudage pour entrées de câble au raccordement électrique
[7] non affecté
Définition selon EN ISO 5211 :
Un servomoteur fraction de tour est un servomoteur qui transmet un couple à une
vanne sur une course ne dépassant pas 360°. Il ne doit pas supporter la poussée.
Les servomoteurs fraction de tour AUMA sont manœuvrés par un moteur électrique.
Un volant est disponible pour le fonctionnement manuel. L'arrêt en positions finales
peut être effectué par contacts fin de course ou limiteurs de couple. Une armoire de
commande est impérativement requise pour manœuvrer le servomoteur et traiter
les signaux de ce dernier.
Les commandes de servomoteur AUMA MATIC servent à contrôler les servomoteurs
AUMA et sont livrées en mode opérationnel. La commande peut être montée
directement sur le servomoteur ou être déportée du servomoteur sur un support
mural. Les fonctions de la commande AUMA MATIC comprennent les contrôles
SQEx 05.2 SQEx 14.2 / SQREx 05.2 SQREx 14.2
AMExC 01.1
20 mA.
