Manuel d'utilisation et d'entretien modèle "A8 - A10 V/C ROUND/TOP"
7 DESCRIPTION DE LA RADIOCOMMANDE
Avant d'allumer l'appareil, on conseille de lire atten-
tivement le chapitre suivant relatif à l'utilisation du ré-
cepteur et de telecommande, ainsi que les fonctions
qui y sont liées.
NOTE D'INFORMATION:
• les bandes de fréquences et la puissance transmise
utilisées par l'équipement, telles que
documentation technique: 868,3 MHz - 869,85 MHz
• bandes de fréquences et limites de puissance res-
pectives
transmis applicables au dispositif (fréquences et
puissances normalisées): 6dBm ERP

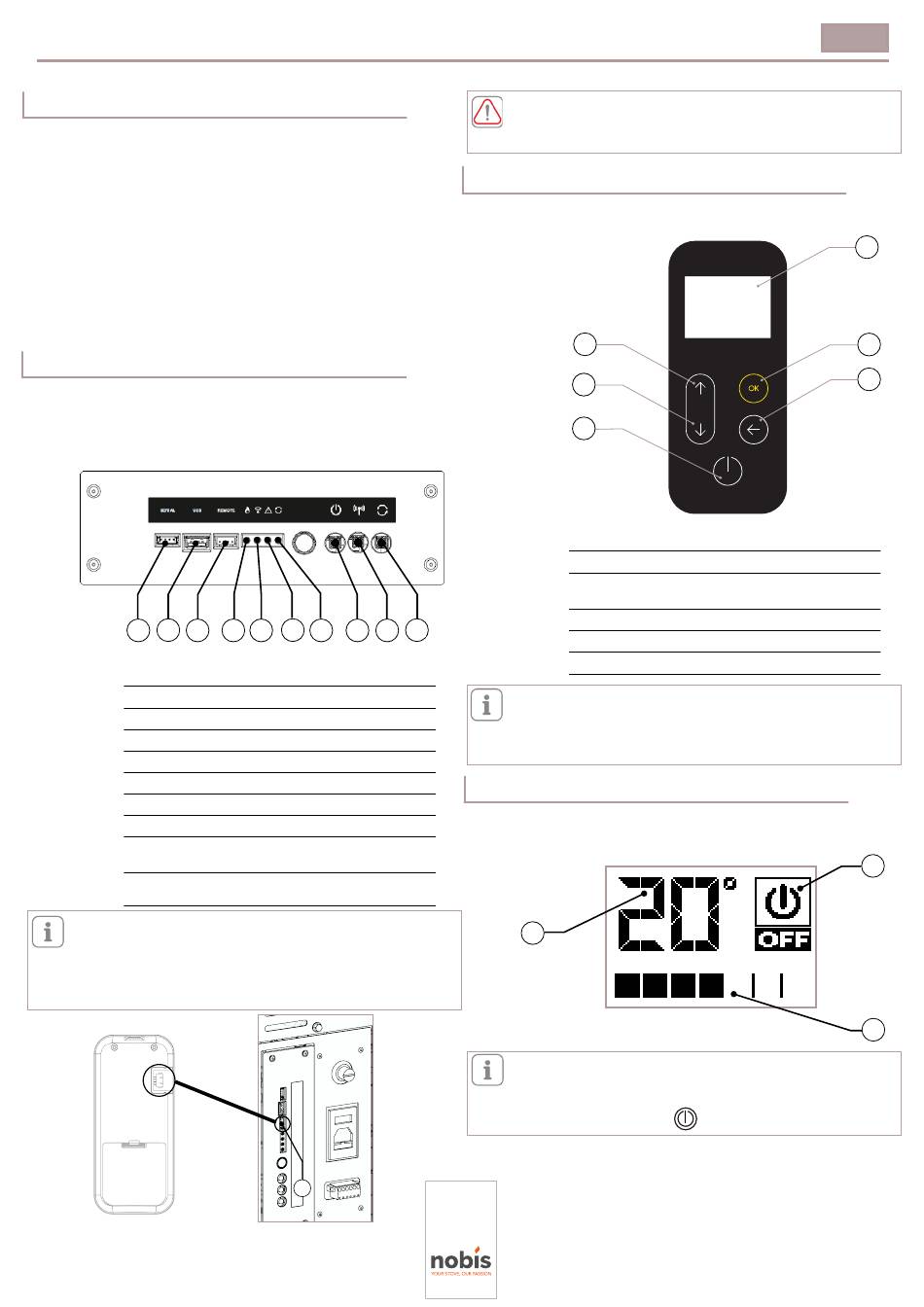

7.1 DESCRIPTION DU RÉCEPTEUR
L'appareil est doté d'une carte radio d'urgence, qui
se situe à son dos, qui permet la gestion base des
fonctions en cas de panne ou dysfonctionnement
de telecommande.
2
1 3
1 Connexion série
2 Connexion USB
3 Connexion câble d'urgence
4 LED VERTE - état fonctionnement appareil
5 LED JAUNE - communication radio en cours
6 LED ROUGE - alarme active
7 LED BLEUE - Mise à jour système en cours
8 Bouton mise en marche/arrêt appareil
9 Bouton association radio telecommande
récepteur
10 Bouton mise à jour manuelle
(UNIQUEMENT usage du personnel autorisé)
En cas de dysfonctionnement de la communication
radio entre telecommande et récepteur, ou en cas
de piles déchargées, utiliser le câble d'urgence
fourni, pour réinitialiser la communication entre les
dispositifs radio.
BRANCHEMENT DU
CÂBLE D'URGENCE
6
4 5 7 8 9
(UNIQUEMENT usage du personnel autorisé)
(UNIQUEMENT usage du personnel autorisé)
3
Avant d'effectuer le branchement par le biais du
câble d'urgence, extraire les piles du telecommande
du compartiment. DANGER INCENDIE
7.2 DESCRIPTION DES TOUCHES DE TELECOMMANDE
Telecommande se présente comme dans l'image
ci-dessous :
1
2
3
1 Touche d'augmentation (touche de sélection)
2 Touche de diminution (touche de sélection)
3 Touche ON/OFF ou réinitialisation du mode
"Sleep"
4 Afficheur
10
5 Touche d'accès à MENU et confirmation
6 Touche de retour à page-écran précédente
En mode "Sleep", l'écran de telecommande s'obs-
curcit, et maintient actif, uniquement en cas de
nécessité, la communication radio avec l'appareil
pour réduire la consommation des piles.
7.3 DESCRIPTION DE L'ÉCRAN DE TELECOMMANDE
L'écran de telecommande se présente de la façon
suivante :
3
Au bout de 20 secondes d'inactivité, l'écran de te-
lecommande passe en mode "SLEEP" et maintient la
connexion radio avec l'appareil. Seule la pression de
la touche
16
FRANÇAIS
PAGE-ÉCRAN DE VEILLE
réactive l'écran.
4
5
6
1
2
