Analyse des signaux

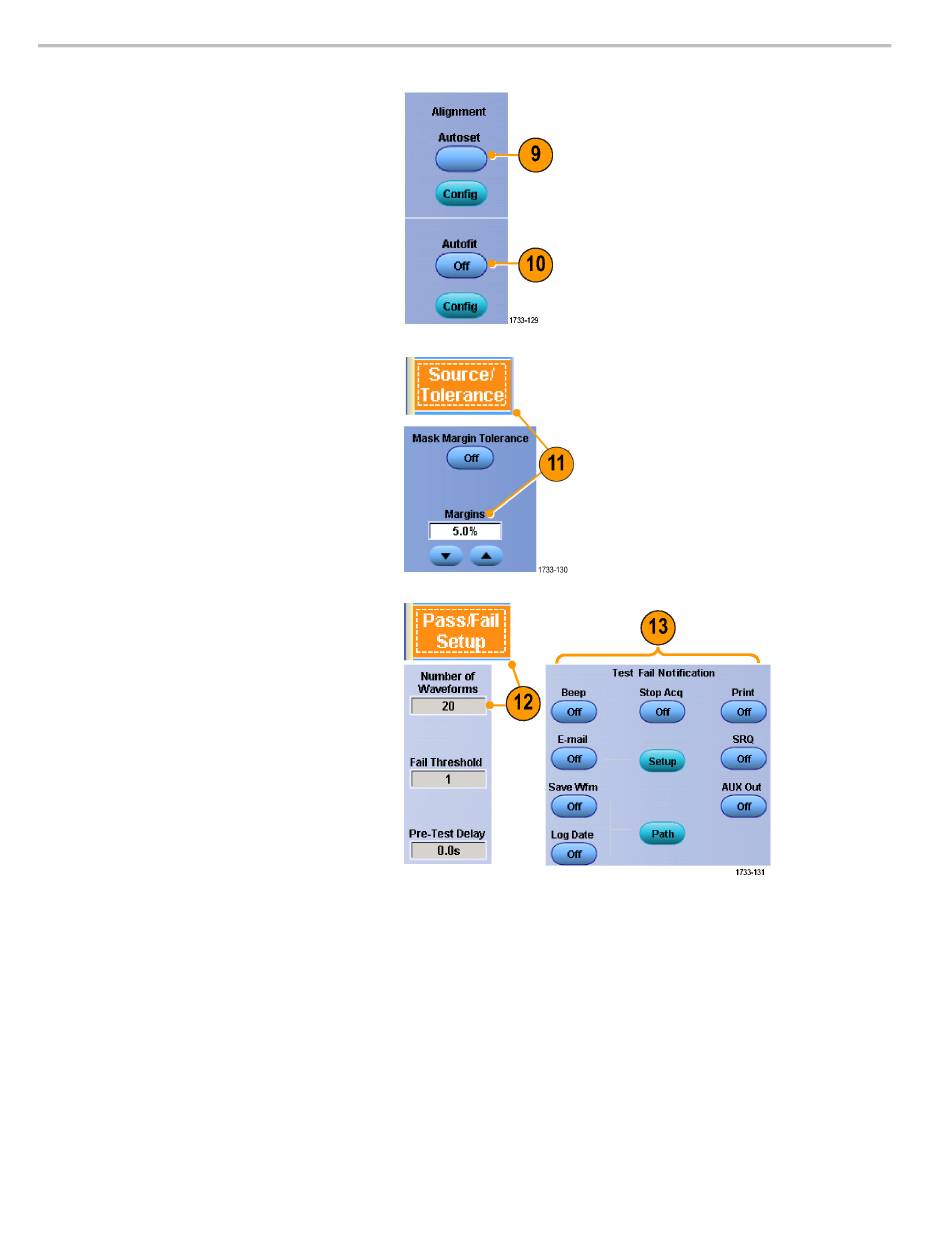

9. Cliquez sur Autoset pour aligner
automatiquement le signal avec le
masque, sur la base des caractéristiques
du signal d'entrée.
10. Définissez Autofit sur On pour
repositionner automatiquement le signal
après chaque acquisition, afin de réduire
le nombre d'impacts.
11. Cliquez sur l'onglet Tolerance, puis
définissez la valeur de tolérance.
Les valeurs de tolérance supérieures à
0 % augmentent la difficulté des tests de
masque et les valeurs inférieures à 0 %
les rendent plus faciles.
Utilisez 0 % si vous souhaitez que le
masque soit standard, tel que défini
dans la norme. Vous pouvez modifier
ce pourcentage pour effectuer des test
avec marge.
12. Sélectionnez l'onglet Pass/Fail Setup,
puis configurez les paramètres de
réussite/d'échec (lorsque le mode
d'acquisition est défini sur Waveform
Database, l'intitulé # of Wfms devient
Samples).
13. Sélectionnez les notifications de
réussite/d'échec du test.
