Cas 4: Echec
H1P H2P H3P H4P H5P H6P H7P
x w w x x x x
(*) Une erreur dans le système a interrompu le fonctionnement de l'unité.
Vérifier l'erreur à l'aide du code d'erreur affiché sur le dispositif de
régulation à distance. Pour une explication des codes d'erreur, se reporter
à
"Codes d'erreur du dispositif de régulation à distance" à la page 21
résoudre le problème.
Une fois le problème corrigé, appuyer une seule fois sur le
bouton
et effectuer de nouveau la recharge de
BS1 MODE
réfrigérant en commençant à partir de l'étape 4.2.
5
Lorsque la recharge est terminée, déterminer le poids du
réfrigérant qui a été ajouté et remplir la quantité mentionnée sur
l'étiquette "Charge de réfrigérant supplémentaire" de la plaque
de précautions de réparation de l'unité.
6
Après avoir ajouté le réfrigérant, ne pas oublier de fermer le
couvercle de l'orifice de service. Le couple de serrage du
couvercle est de 11,5 à 13,9 N•m.

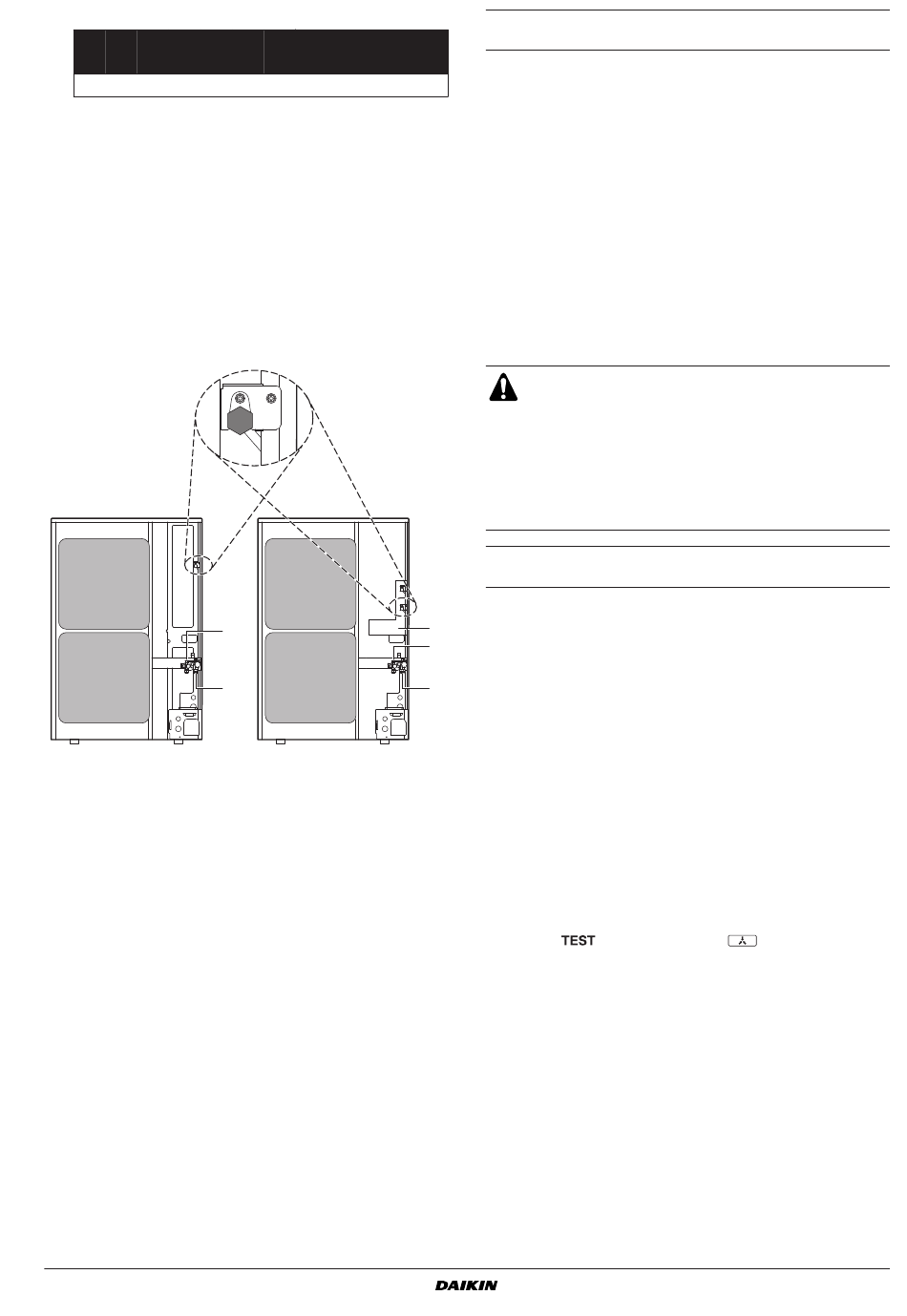

V1
1
Orifice de service pour ajouter du réfrigérant
2
Vanne d'arrêt de la conduite de liquide
3
Vanne d'arrêt de la conduite de gaz
4
Plaque de fixation de tuyau
RXYSQ4~6P8V1B+Y1B
Climatiseur système VRVIII-S
4PW66304-1 – 10.2010
Code d'erreur sur le
dispositif de régulation
à distance
Voir note en bas du tableau
1
Y1
2
3
Procédure 2: Charge pendant que l'unité extérieure est à
l'arrêt
Voir
figure
6.
(*)
1
Déterminez le poids du réfrigérant à charger en plus en vous
référant au point "Charge de réfrigérant supplémentaire" au
chapitre
"Comment calculer le réfrigérant supplémentaire
et
à introduire" à la page 10
figurant sur l'"Etiquette de charge de réfrigérant" apposée sur
l'unité.
2
A l'issue du séchage par le vide, ouvrir la vanne A et charger le
réfrigérant supplémentaire dans son état liquide via l'orifice de
service sur la vanne d'arrêt de liquide en tenant compte des
instructions suivantes:
-
Mettre l'unité extérieure et les unités intérieures sous tension.
-
Vérifiez que les vannes d'arrêt pour gaz et pour liquide sont
fermées.
-
Arrêtez le compresseur et ajoutez la quantité de fluide de
refroidissement spécifiée.
■
Pour éviter une panne du compresseur. Ne chargez
pas le réfrigérant plus de la quantité spécifiée.
■
Si le réfrigérant total ne peut pas être chargé pendant
que l'unité extérieure est à l'arrêt, il est possible de
charger le réfrigérant en actionnant l'unité extérieure à
l'aide de la fonction de charge du réfrigérant (se
reporter à
"Procédure 3: Charge pendant que l'unité extérieure
fonctionne" à la page
Procédure 3: Charge pendant que l'unité extérieure
fonctionne
Voir l'illustration dans
page
12.
4
2
1
Fermer le panneau avant et mettre toutes les unités intérieures
et l'unité extérieure sous tension.
3
2
Ouvrir complètement la vanne d'arrêt côté gaz et la vanne
d'arrêt côté liquide. La vanne A doit rester complètement
fermée.
3
Ouvrir la vanne A immédiatement après le démarrage du
compresseur.
4
Chargez le réfrigérant supplémentaire dans son état liquide par
l'orifice de service de la vanne d'arrêt de conduite de liquide.
5
Tandis que l'unité est à l'arrêt et en mode de réglage 2 (se
reporter
à
11.2. Vérifications
"Réglage du mode" à la page
(opération de recharge de réfrigérant supplémentaire) sur
(ON). Ensuite, l'opération démarre. Le clignotement de la DEL
H2P indique l'opération, et le dispositif de régulation à distance
indique
6
Lorsque la quantité spécifiée de réfrigérant est chargée,
appuyez sur la touche
s'arrête.
■ L'opération s'arrête automatiquement dans les 30 minutes.
■ Si la recharge de réfrigérant ne se termine pas dans les
30 minutes, répéter l'étape 5.
■ Si l'opération s'arrête immédiatement après le redémarrage,
il y a un risque que le système soit surchargé.
Le réfrigérant ne peut pas recevoir plus que cette quantité.
7
Une fois que le flexible de recharge de réfrigérant est retiré,
veiller à fermer la vanne A.
et faites l'appoint de la quantité
"Mode de réglage 2" à la page
14.
"Comment raccorder le réservoir?" à la
avant
premier
19), mettre la fonction A requise
(opération de test) et
(contrôle externe).
. Ensuite, l'opération
BS3 RETURN
20) et suivre
démarrage,
ON
Manuel d'installation
14
