3.4. Raccordement des condensats

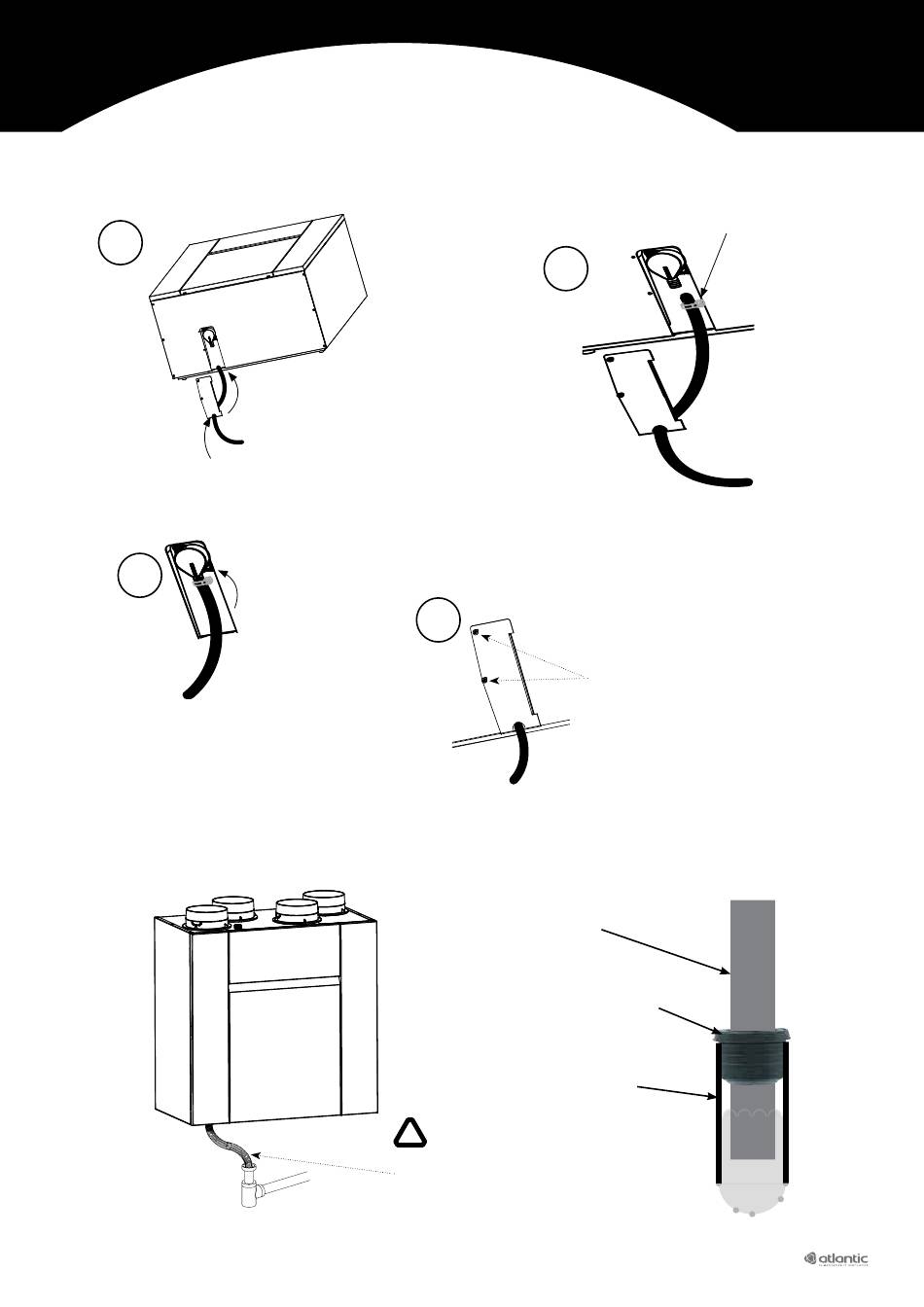

Installer le tuyau d'évacuation des condensats (fourni) sous le produit (voir schémas ci-dessous).
1
Passer le tuyau dans le trou
de la tôle de protection
3
Emboîter le tuyau sur le raccord
condensats et fixer le collier de
serrage.
Exemple de raccordement à l'égout :
Pour raccorder l'écoulement des condensats au réseau des eaux usées, l'utilisation d'un siphon n'est pas obligatoire,
car intégré au produit.
2
Passer le collier de
serrage autour du
tuyau
4
Tuyau d'évacuation
des condensats
Insérer le raccord 32/20
Tuyau du réseau
des eaux usées
!
Le tuyau d'évacuation des
condensats ne doit jamais
remonter au dessus du niveau
du raccord de l'appareil
Collier de serrage
Fixer la tôle à l'aide des 2 vis fournies
7
