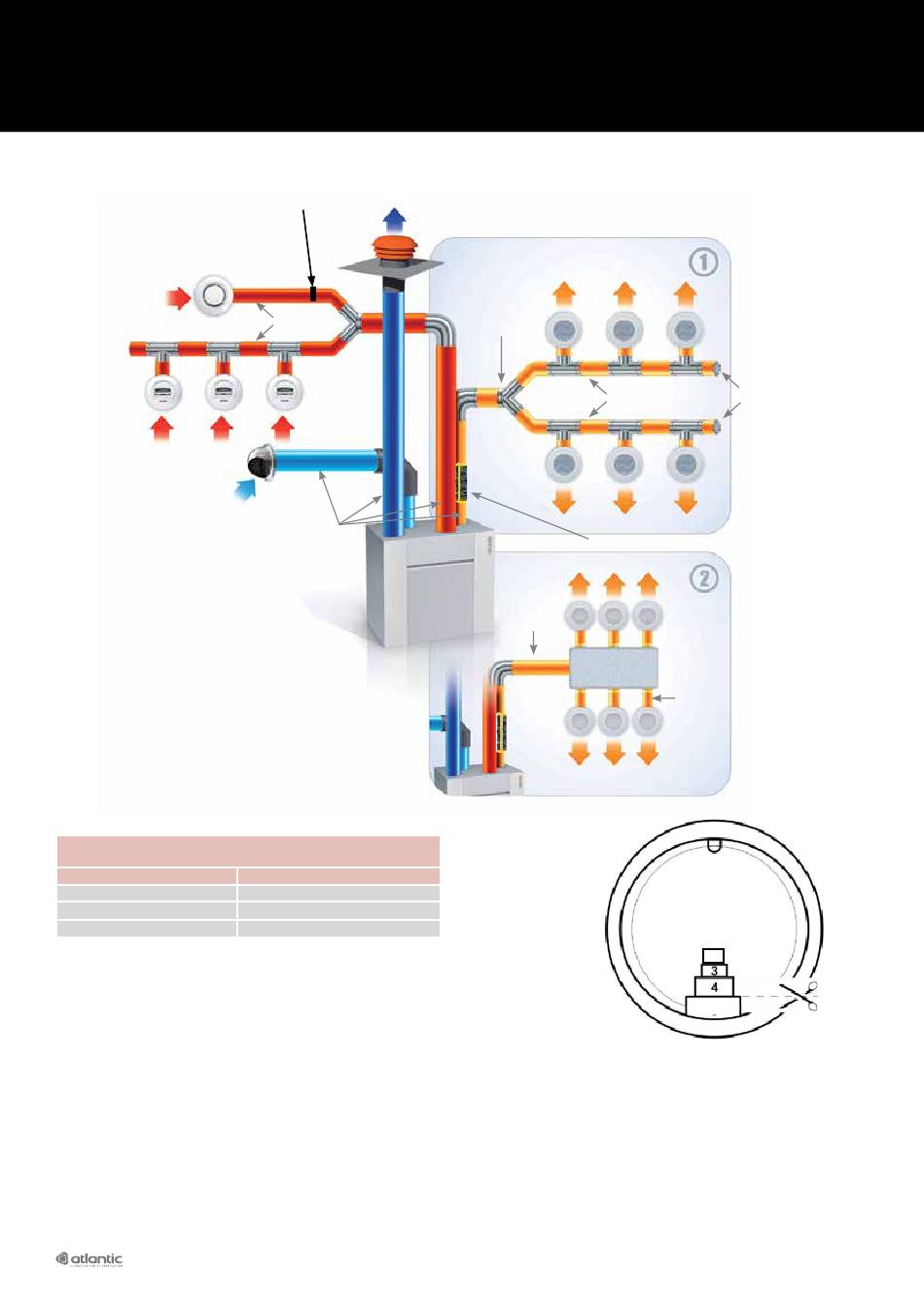

Exemples de réseaux types
Emplacement du régulateur de débit cuisine
GB 125 NP avec
accessoire régulation cuisine
Té 125/125
BN 30 ou
BN 15
ME INOX 160
Réglage du régulateur cuisine (non fourni)
Configurations pour le réglage des curseurs cuisine
Nombre de sanitaires
1-2
3
4
Exemple : pour régler le débit cuisine dans une configuration 4 sanitaires,
2 SdbB et 2 WC, couper les languettes portant les numéros 2, 3 et 4 pour
ne laisser que le curseur non numéroté comme indiqué dans le tableau des
configurations pour réglage curseur cuisine (voir schéma ci-dessus).
Recommandations concernant la mise en oeuvre :
•
Chaque pièce principale doit comporter une bouche de soufflage pour respecter le principe de ventilation par
balayage. L'équilibrage du réseau sera réalisé par dimensionnement.
•
Le couplage du groupe de ventilation avec un puits canadien nécessite au préalable une étude de
dimensionnement.
•
Pour garantir un confort acoustique total dans les pièces de vie (séjour, chambres), le piège à son Ø 160
(fournit) doit être installé en Sortie Air Neuf.
•
Vérifier le bon dimensionnement du réseau aéraulique pour l'utilisation de la centrale. Un réseau non adapté
peut être la cause de gêne acoustique.
6
Chapeau de toiture
CPR 160
Ø 125
Ø 160
Centrale
OPTIMOCOSY HR
Réglage curseur cuisine
3 (couper le curseur 2)
4 (couper les curseurs 2 et 3)
Couper les curseurs 2, 3 et 4
Réseau linéaire
ONDEA 125
CU 160/
2x125
Ø 125
PAS Ø 160
Ø 160
NEOCD
80 S/160
ONDEA 80
Réseau pieuvre
Té 125/125
Bouchon
BMF 125
Ø 80
