3.3.3 Connecteur de sonde & corde
Chaque connecteur (connecteur corde 1 & connecteur corde 2) correspond à une corde ultrasonore, soit
deux sondes. En standard, il est donc nécessaire d'utiliser le câble en Y fourni avec l'appareil afin de séparer
les deux câbles de sondes. Il est possible de configurer l'appareil pour n'avoir qu'une seule sonde par
connecteur, mais le nombre de cordes possible est alors divisé par 2. Il est recommandé de contacter
Ultraflux afin de définir la configuration la plus favorable à votre cas d'application.

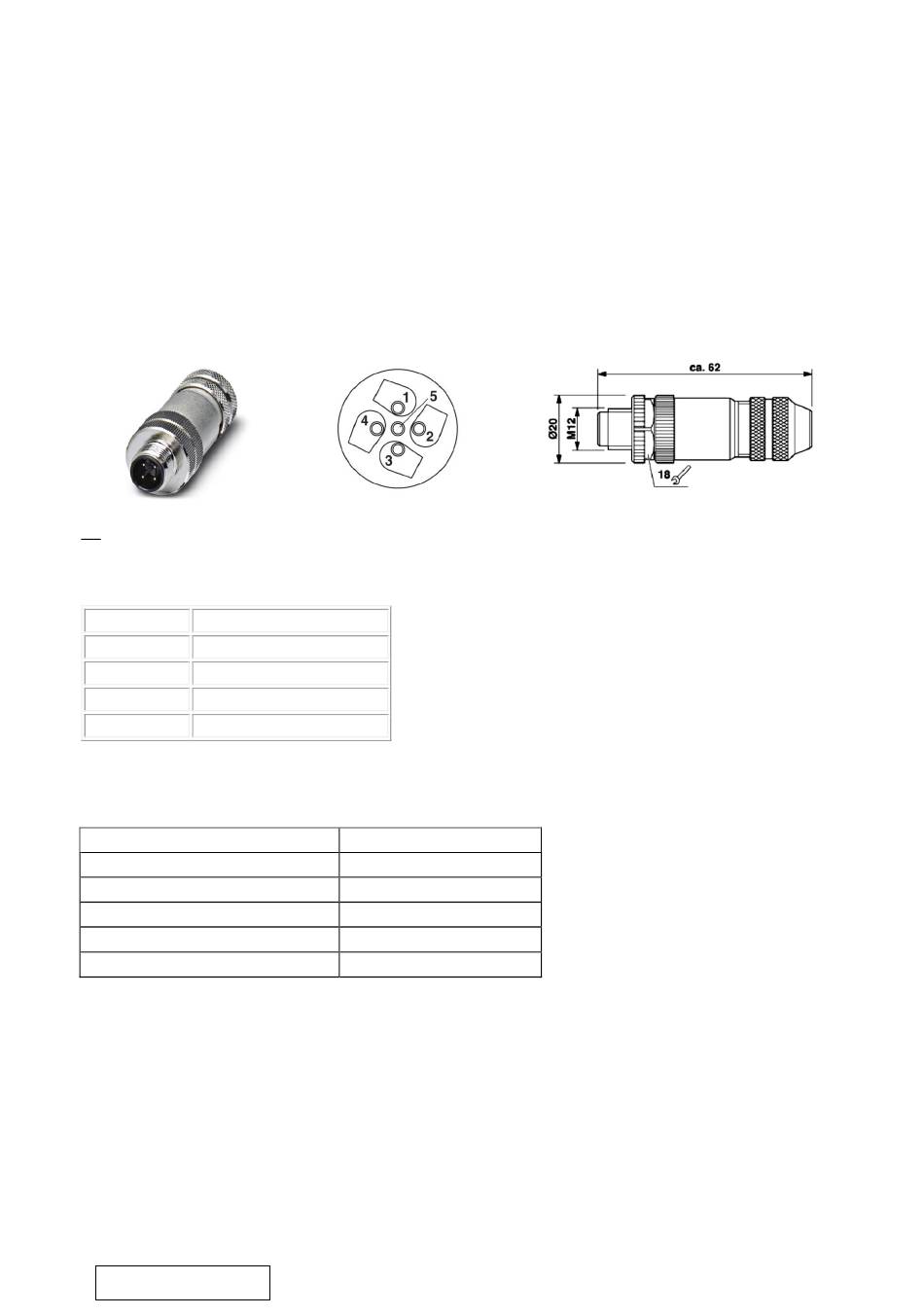

La fiche utilisée est une fiche mâle 4 points de type M12 avec détrompage A-standard.
NB : le pin N°5 côté embase n'est pas à prendre car non utilisé.
Les broches ont les fonctions suivantes :
Broches Fonctions
1 sonde amont fil A
2 sonde amont fil B
3 sonde aval fil A
4 sonde aval fil B
Longueur à dénuder, couple de serrage et section de câble préconisés :
Section du conducteur
Section du conducteur AWG
Diamètre extérieur du câble
Couple de serrage Mollette M12
Couple de serrage Bornes à vis
Couple de serrage Vis de pression
NT UF 811 CO FR (e) / Juin 2015
Vue coté embase
Note : le numéro des broches est
directement inscrit sur la fiche.
0.25 mm² ... 0.75 mm²
24 ... 18
6 mm ... 8 mm
0.4 Nm
0.2 Nm
0.8 Nm ... 1 Nm
24
