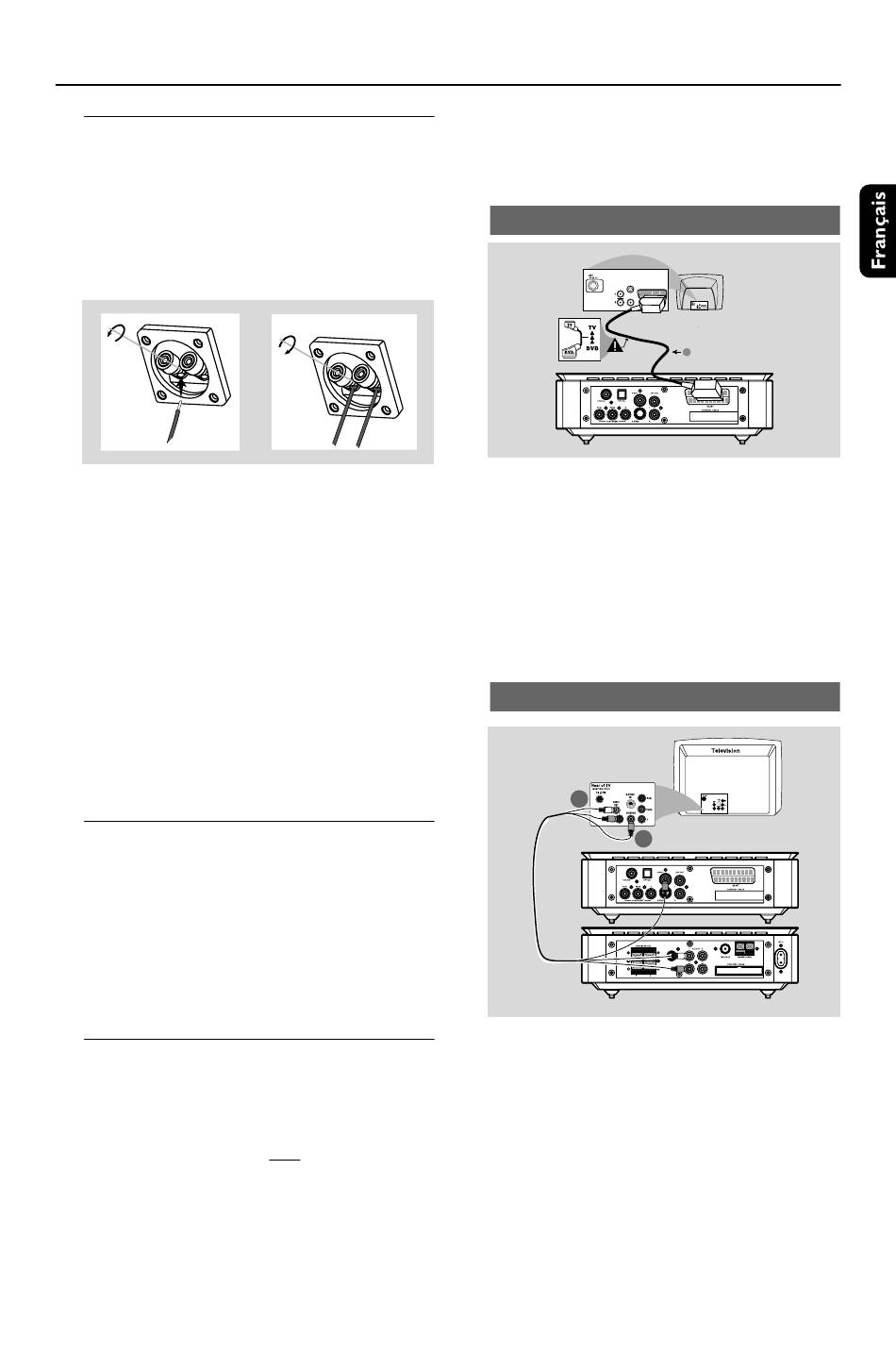

Etape 2: Connexion des
enceintes
Reliez les enceintes aux prises SPEAKERS,
enceinte de gauche aux prises "L" et enceinte de
droite aux prises "R". Raccordez le fil de couleur
(repéré) au "+" et le fil noir (non repéré) au
"-".
1
Remarques:
– Veillez à raccorder les câbles correctement.
Toute connexion incorrecte risquerait
d'endommager l'appareil en provoquant un court-
circuit.
– Pour obtenir une qualité sonore optimale,
utilisez les enceintes fournies.
– Ne connectez pas plus d'une enceinte à
chaque paire de bornes +/-.
– Ne connectez pas des enceintes ayant une
impédance inférieure à celle des enceintes
fournies. Reporte-vous à la section
CARACTERISTIQUES TECHNIQUES de ce manuel.
Etape 3: Connexion du câble de
contrôle
●
Connectez le port série marqué "CONTROL
CABLE" situé à l'arrière du lecteur DVD sur le
même port situé à l'arrière de l'amplificateur de
puissance à l'aide du câble de contrôle plat
fourni.
Etape 4: Connecter le poste de
télévision
IMPORTANT!
– Vous n'avez besoin que d'une seule
connection vidéo parmi les options
suivantes, selon les capacités de votre
téléviseur.
– Connectez le système DVD
directement à votre téléviseur.
2
●
1
2
– La connexion Scart vous permet
d'utiliser les fonctions audio et vidéo du
lecteur de DVD.
Utilisation de la prise Scart
S-VIDEO
IN
AUDIO
TV IN
IN
VIDEO IN
Utilisez le câble Scart (noir) pour connecter la
prise jack Scart (SCART) du lecteur de DVD à
la prise (TV IN) du téléviseur
Remarque:
– Assurez-vous que le câble Scart (PÉRITEL) avec
l'indication "TV" est bien connecté au téléviseur et
que le câble Scart (PÉRITEL) avec l'indication
"DVD" est relié au lecteur de DVD.
Utilisation du jack vidéo
2
1
Utilisez le câble vidéo composite pour connecter
le jack VIDEO OUT du lecteur de DVD à
l'entrée vidéo ENTRÉE VIDÉO (parfois appelée
A/V In, Video In, Composite ou Baseband) sur le
téléviseur.
Pour pouvoir écouter les chaînes télévisées via le
lecteur de DVD, branchez les câbles audio entre
les prises AUX IN du lecteur de DVD et les
prises AUDIO OUT du téléviseur.
Connexions
S-VIDEO IN
AUDIO IN TV IN
VIDEO IN
1
SUB WOOFER
