6 Montage
6.2 Capteurs
Montage
Pour la mesure en montage réflexion, 1 fixation pour capteur est montée latéralement sur la conduite.
Pour la mesure en montage diagonal, 2 fixations pour capteur sont montées sur des côtés opposés de la conduite.
Le montage d'une fixation pour capteur (montage réflexion) est décrit ci-après.

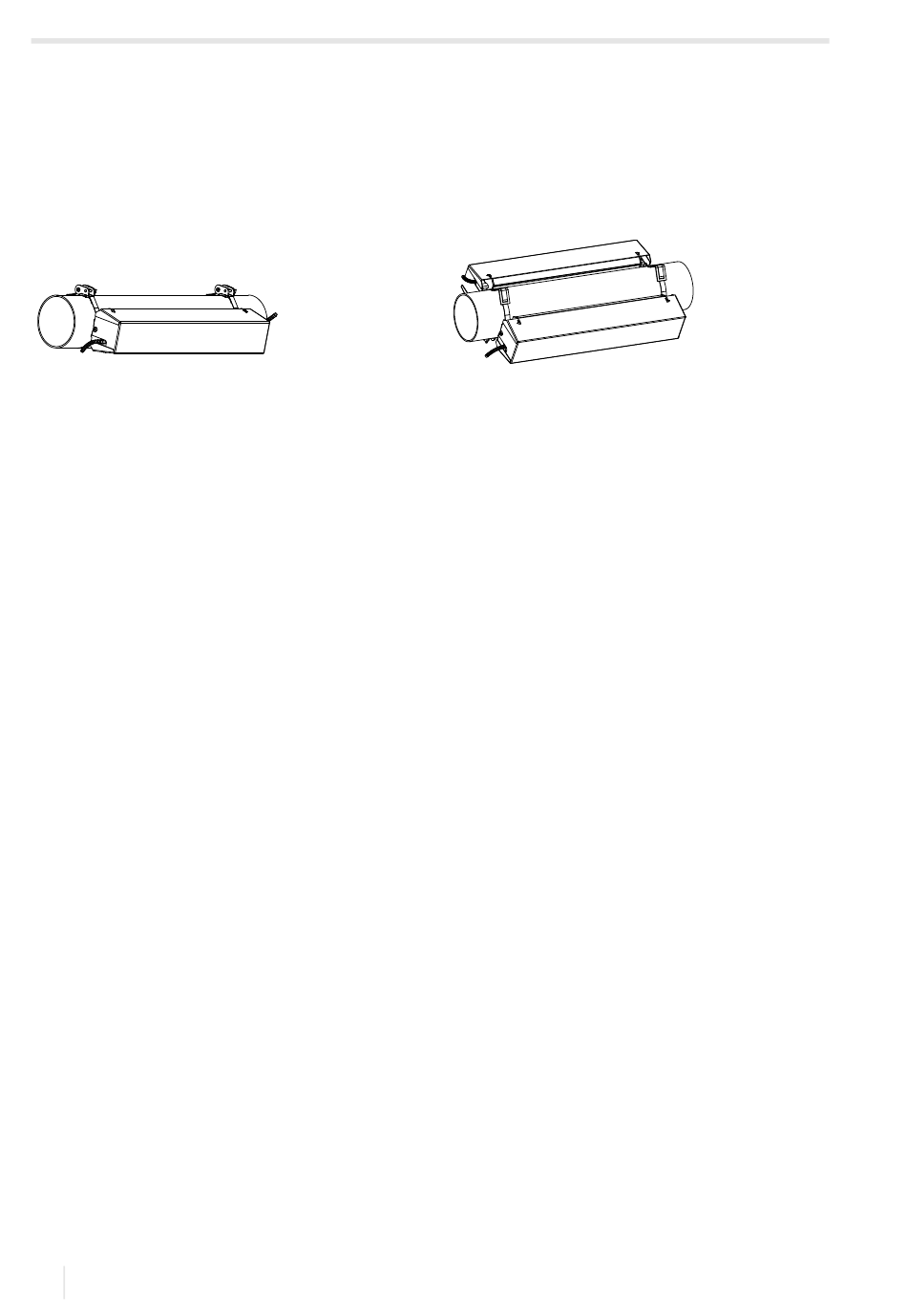

Fig. 6.42 : Fixation pour capteur Variofix C (montage réflexion)
Étapes de montage
• Étape 1
Démontage de la fixation Variofix C
• Étape 2
Fixation des fermoirs aux bandes de serrage
• Étape 3
Fixation d'une des bandes de serrage à la conduite
• Étape 4
Fixation du rail à la conduite
• Étape 5
Montage des capteurs dans la fixation Variofix C
56
Fig. 6.43 : Fixation pour capteur Variofix C (montage diagonal)
FLUXUS G72*
2021-09-01, UMFLUXUS_G72xV2-0FR
