La rouille, la peinture ou des dépôts présents sur la conduite absorbent le signal sonore. Un bon contact acoustique entre
la conduite et les capteurs est obtenu de la manière suivante :
• Nettoyez la conduite au niveau du point de mesure.
– Si la surface est peinte, poncez-la pour la lisser. Il est inutile d'éliminer entièrement la peinture.
– Éliminez la rouille ou la peinture qui s'écaille.
• Montez les atténuateurs acoustiques.
6.2.1.3
Sélection du montage de mesure

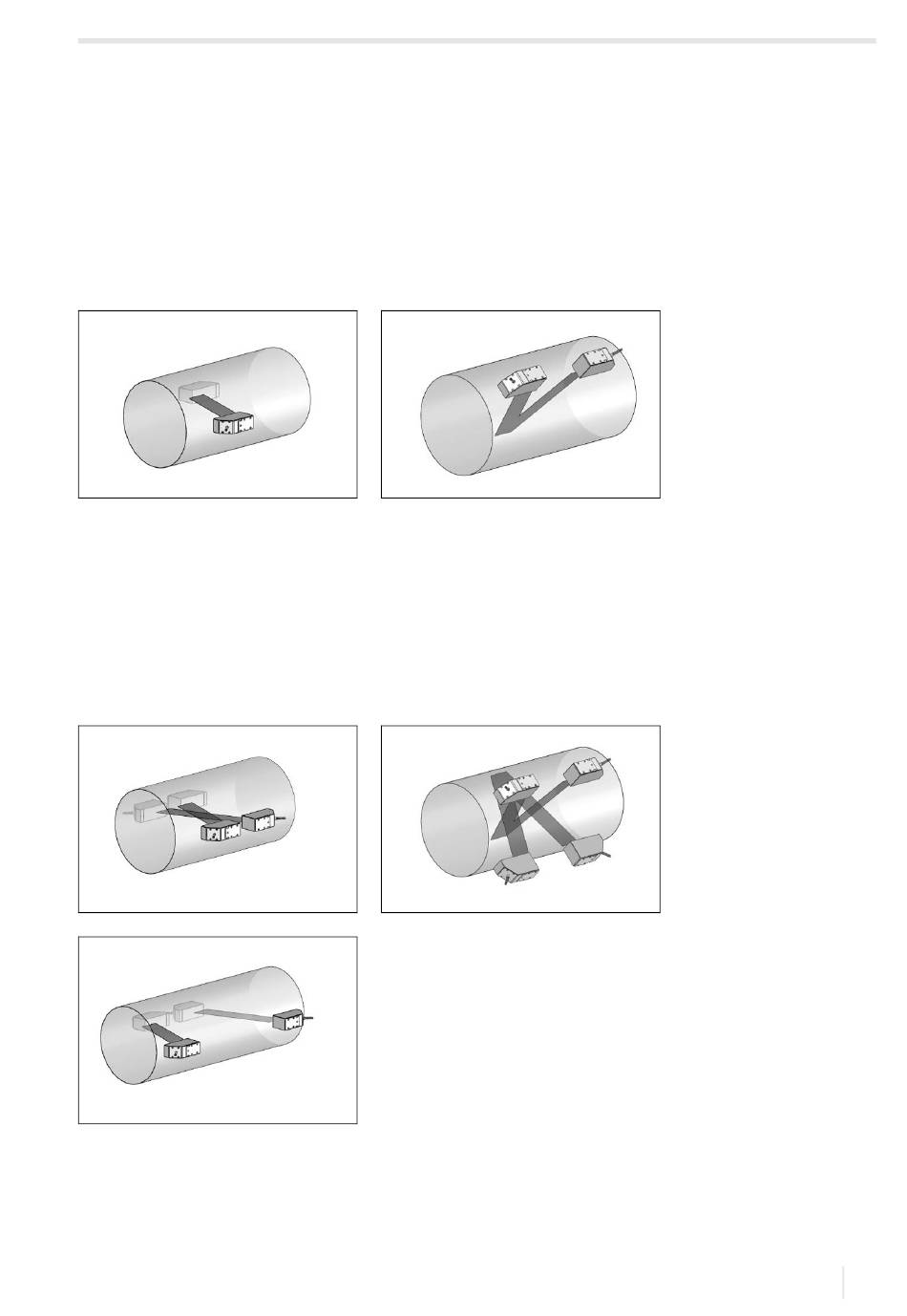

Montage diagonal à 1 faisceau
• plus grande plage de vitesses
d'écoulement et de célérités du son par
rapport au montage réflexion
• utilisation en cas de dépôts sur la paroi
intérieure de la conduite ou avec les gaz
ou les liquides à fort amortissement
acoustique (car 1 seul trajet du son)
Montage diagonal à 2 faisceaux
montage en X
montage en X décalé
• mêmes caractéristiques que celles du
montage diagonal à 1 faisceau
• caractéristique supplémentaire :
les effets d'écoulement transversal sont
compensés car la mesure est effectuée
avec 2 faisceaux
UMFLUXUS_G72xV2-0FR, 2021-09-01
Montage réflexion à 1 faisceau
• plus petite plage de vitesses d'écoulement
et de célérités du son par rapport au
montage diagonal
• les effets d'écoulement transversal sont
compensés car le faisceau traverse la
conduite dans 2 directions
• précision de mesure supérieure car elle
augmente avec le nombre de trajets du son
Montage réflexion à 2 faisceaux et 2 plans
• mêmes caractéristiques que celles du
montage réflexion à 1 faisceau
• caractéristique supplémentaire :
les effets du profil d'écoulement sont
compensés car la mesure est effectuée
dans 2 plans
