4. DESCRIPTION DU PRODUIT
L'appareillage décrit dans ce manuel est une petite unité de coupe modèle SW12SM à utiliser pour
l'assemblage sur des machines automatiques (ex. supports, coupe informatisée, etc.) à travers des
trous présents dans le support moteur. L'unité de coupe SW12SM permet des opérations de coupe
en continu et, à travers l'assemblage en série, la coupe à des hauteurs variables. En exploitant le
principe de coupe de la lame toujours en contact avec la contrelame et la qualité supérieure de l'acier
de la lame fournie, l'unité de coupe SW12SM assure la séparation nette sans effilures des deux bords
FR
de matériel coupé. Grâce à l'emploi d'un système de coupe efficace avec lame polygonale il est
possible d'utiliser l'unité de coupe pour la coupe non seulement dans le secteur textile et celui de
38
corroierie, mais aussi dans plusieurs secteurs industriels comme la coupe de polymères, d'isolants
thermo-acoustiques, d'ouates, de néoprène, de filtres, de fibres synthétiques et similaires, de
moquettes et du garnissage des voitures et des bateaux, de fibre en verre et de fibre en carbone.
En plus le moteur monophasé à 220 Volt assure une vitesse périphérique de la lame pareille à 280 m/
min en permettant des capacités de coupe élevées pour ce qui est de la vitesse de translation/
avance. Le diamètre de la lame de 120mm et la puissance de moteur (350 Watt) en font la machine
idéale pour des coupes avec des rayons de courbure étroits et une épaisseur jusqu'à 5 cm. Une des
particularités de l'unité de coupe SW12SM est la possibilité, grâce à la présence d'une affûteuse
assemblée sur la tête de l'unité de coupe, de pouvoir affûter la lame à n'importe quel moment, sans
la désassembler. Après avoir effectué cette opération, les opérations de coupe peuvent recommencer
immédiatement. Un moteur à puissance élevée, parfaitement équilibré, avec un nombre élevé de
tours et ne demandant aucune opération d'entretien, réduit au minimum les vibrations, ce qui assure
la conformité de l'unité de coupe SW12SM à la Directive Européenne n°2002/44/CE sur les risques
dérivant des vibrations mécaniques. Les parties mécaniques sont réalisées en acier, en bronze et en
aluminium de haute qualité et demandent une lubrification après plusieurs heures de travail.
1
Int errupteur avec lumière
2
Couvert ure moteur
3
Prise élect rique
4
Carcasse de mot eur
5
Bout on affût euse
6
Support moteur
1
2
6
5
10
12

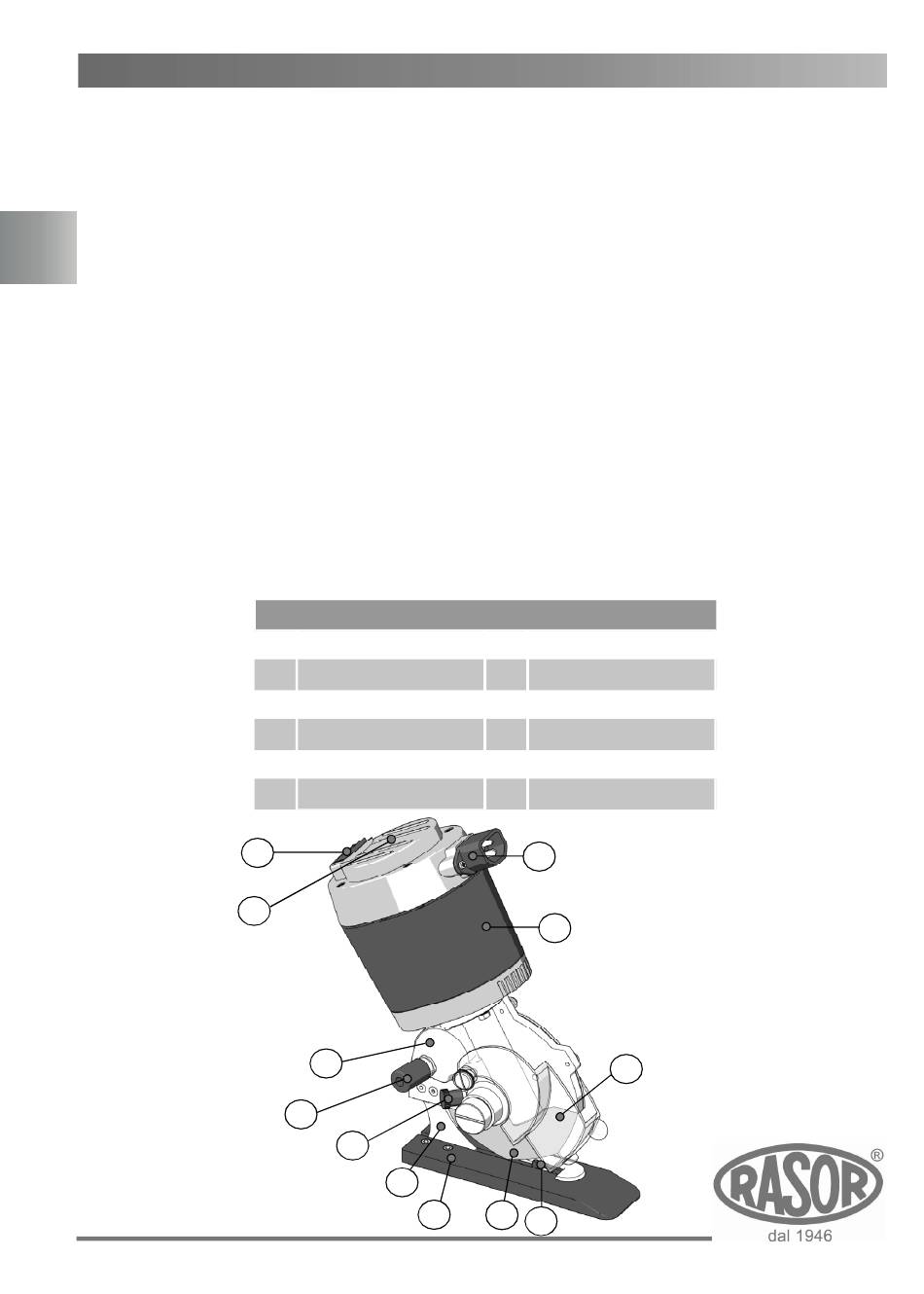

Eléments du dispositif
7
Prot ection antérieure mobile
Base en aluminium recouverte de
8
9
Lame polygonale
10
11
Cont re-lame en métal dur
12
3
4
8
9
11
Téflon®
Graisseur
Mont ant
7
