6.3. Démontage et montage de l'étanchéité d'arbre

6.3.1. Instructions

Les instructions de montage et de démontage peuvent varier les unes des autres par
fabrication. Les instructions de montage et de démontage qui suivent ci-dessous, s'appliquent
aux plus courants des garnitures mécaniques, employés dans les pompes Pomac.
!
Pour tout autre cas différent, suivez toujours les instructions délivrées par le fournisseur
avec la garniture concerné!
6.4. Garniture mécanique intérieure S1, B1

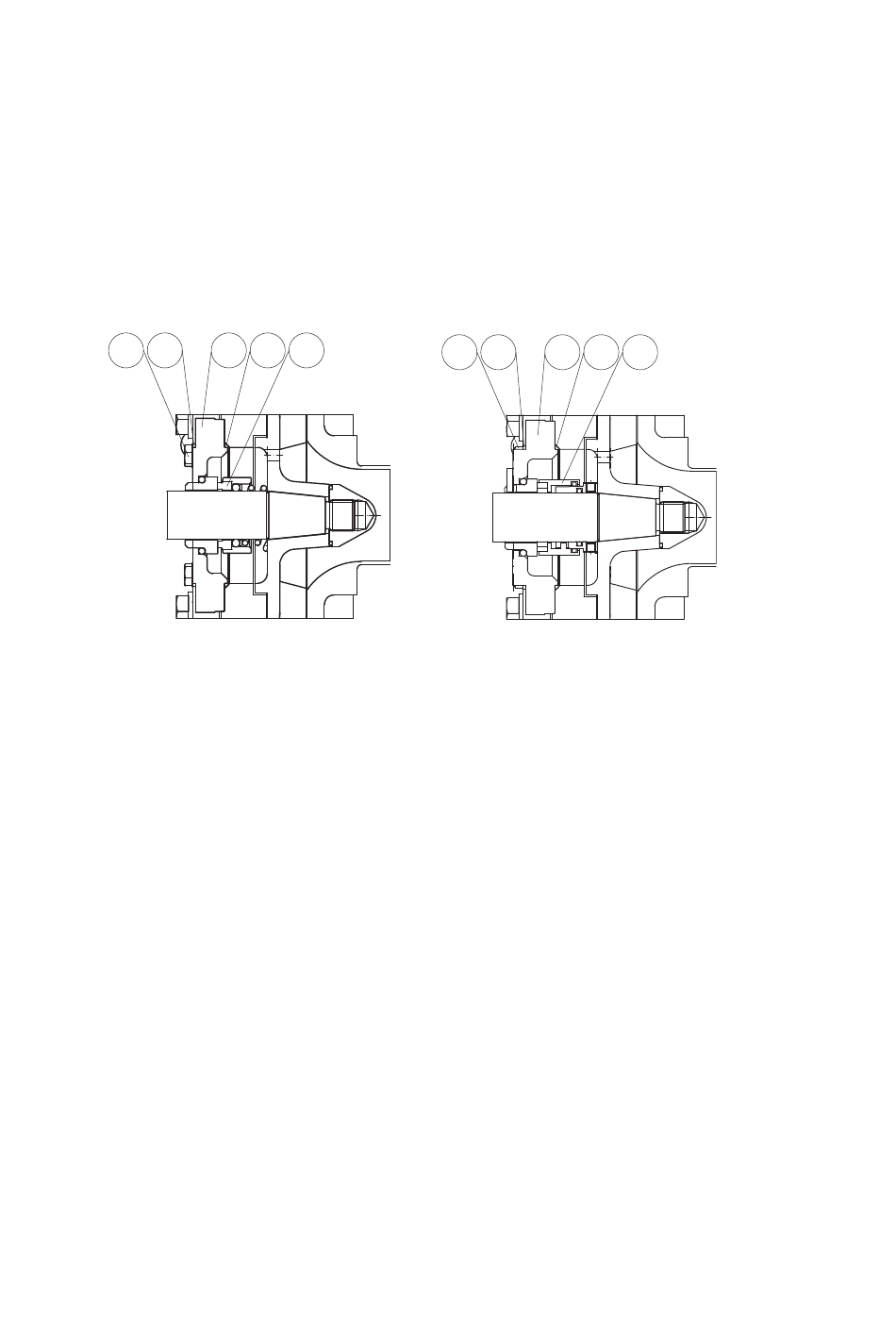

91 92 94 96 95
Figure 1 Garniture mécanique S1.
6.4.1. Démontage
1. Démontez le couvercle de la pompe et la roue.
2. Enlevez la bague rotative de la garniture mécanique (95) de l'axe coulissant.
3. Démontez la plaque du carter de pompe (7).
4. Enlevez la bague statique de la garniture mécanique (95) du logement de la garniture (93).

6.4.2. Montage

1. S'il a été démonté: Placez la bague-O (96) et remontez le logement de la garniture (93) à la
plaque du carter de pompe (7) avec boulons (91) et rondelles (92).
2. Appliquez un peu de graisse 'food grade' à l'intérieur du logement de la garniture (93) et
pressez la bague statique de la garniture mécanique (95) dans le logement de la garniture.
3. Montez la plaque du carter de pompe (7) au raccord (11) avec boulons (6) et rondelles (5).
4. Appliquez un peu de graisse 'food grade' sur l'axe coulissant et faites glisser la partie
rotative de la garniture mécanique (95) sur l'axe.
5. Par exécution B1: Alignez l'arriere de la garniture mécanique avec le plan de contact de la
roue sur l'axe as et vissez les vis de serrage.
6. Montez ensuite la roue et le couvercle de la pompe.
20
Manuel d'utilisation des pompes Pomac CPC
CE/CPC (1204) NL-01
91 92 94 96 95
Figure 2 Garniture mécanique B1.
