6.2.3. Réglage de l'axe coulissant
En ce qui concerne les modèles KAM, KAC et KAV avec axe coulissant, avant le montage
définitif, celui-ci doit d'abord être réglé sur l'axe du moteur, afin d'obtenir par la suite, le jeu
correct entre la roue et la plaque du carter de pompe.
1. Montez, s'il a été démonté, le raccord (15) et la plaque du carter de pompe (6).
2. Montez, en cas d'étanchéité d'arbre F11, la chemise d'arbre (23) sur l'axe coulissant.
Montez la roue (2) et l'écrou de la roue (3) sur l'axe coulissant et fixez l'axe coulissant sur
l'axe du moteur.

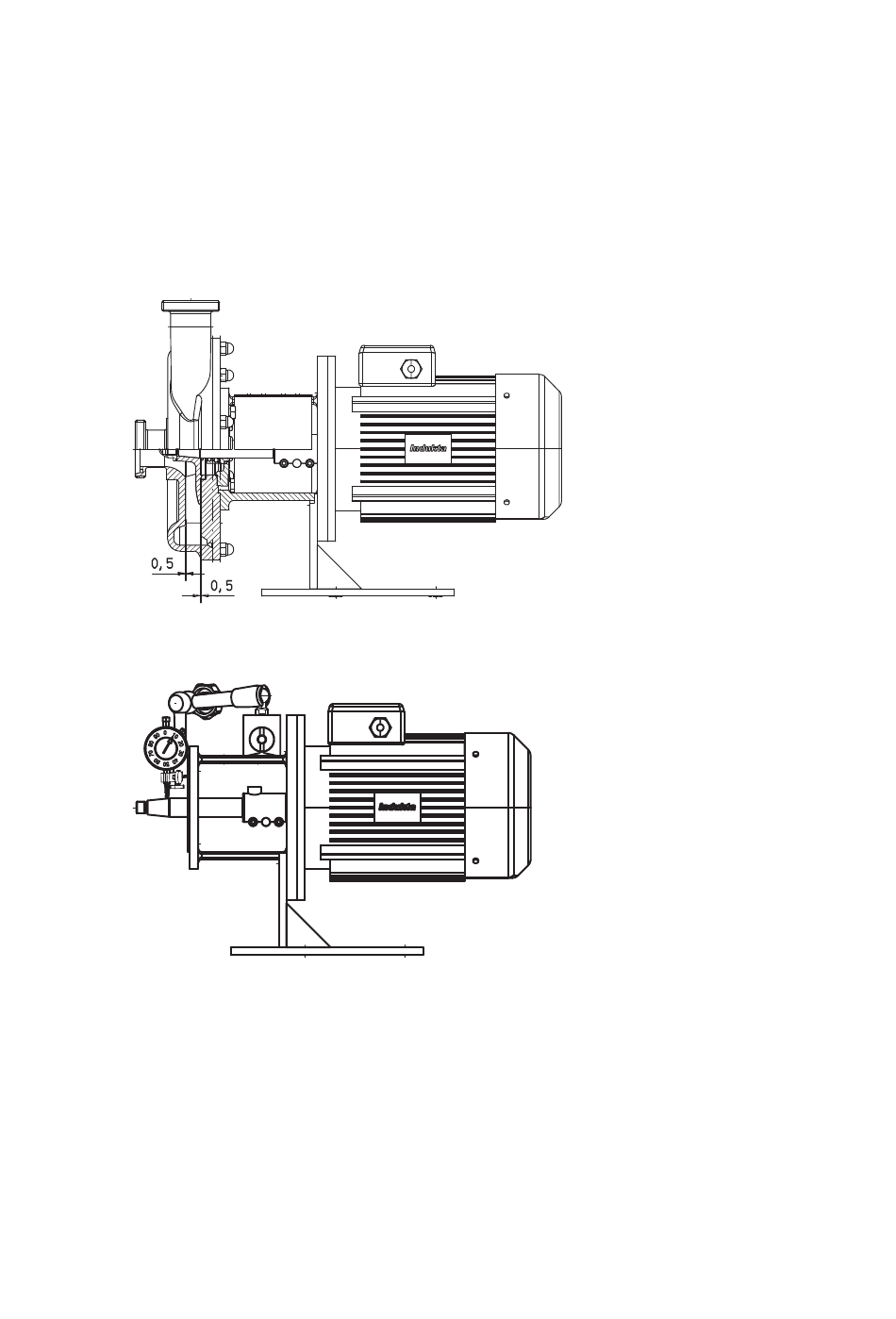

3. Placez un palpeur de la grosseur 0,5 mm entre la roue et la plaque du carter de pompe.
Vissez légèrement les boulons de l'axe coulissant.
4. Démontez la roue et la plaque du carter de pompe et montez ensuite la pompe suivant les
instructions s'y rapportant.
5. Contrôlez l'oscillation de l'axe coulissant. Celle-ci ne doit pas être supérieure à 0,05 mm.
