L'échangeur de chaleur est utilisé lorsque la chaleur doit être évacuée de l'armoire électrique afin de protéger
les composants sensibles à la température. La courbe de puissance qui est représentée dans le chapitre «
Caractéristiques de performance » fait référence à l'air extérieur ou ambiant comme fluide de refroidissement.
Un échangeur de chaleur air-air n'est pas en mesure de refroidir la température intérieure de l'armoire
électrique en dessous de la température ambiante. L'échangeur de chaleur maintient une différence de
température (delta T) entre la température intérieure de l'armoire électrique et la température ambiante. Un
delta T au min. de 5K ne doit pas être dépassé. Les 2 circuits d'air indépendants empêchent l'air à l'intérieur de
l'armoire électrique de se mélanger à l'air ambiant potentiellement pollué.
Fonctionnement du contrôleur
L'affichage indique la température dans un intervalle compris entre -50°C et +150°C (entre -58°F a +302°F).
Pour les valeurs comprises entre -19°C et +99.9°C (entre -3.8°F et +211.8°F), la température est affichée avec
en haute résolution. Lors de la programmation, l'écran affiche les codes et les valeurs des paramètres ; ainsi
que les icones en rapport aux évènements en cours.

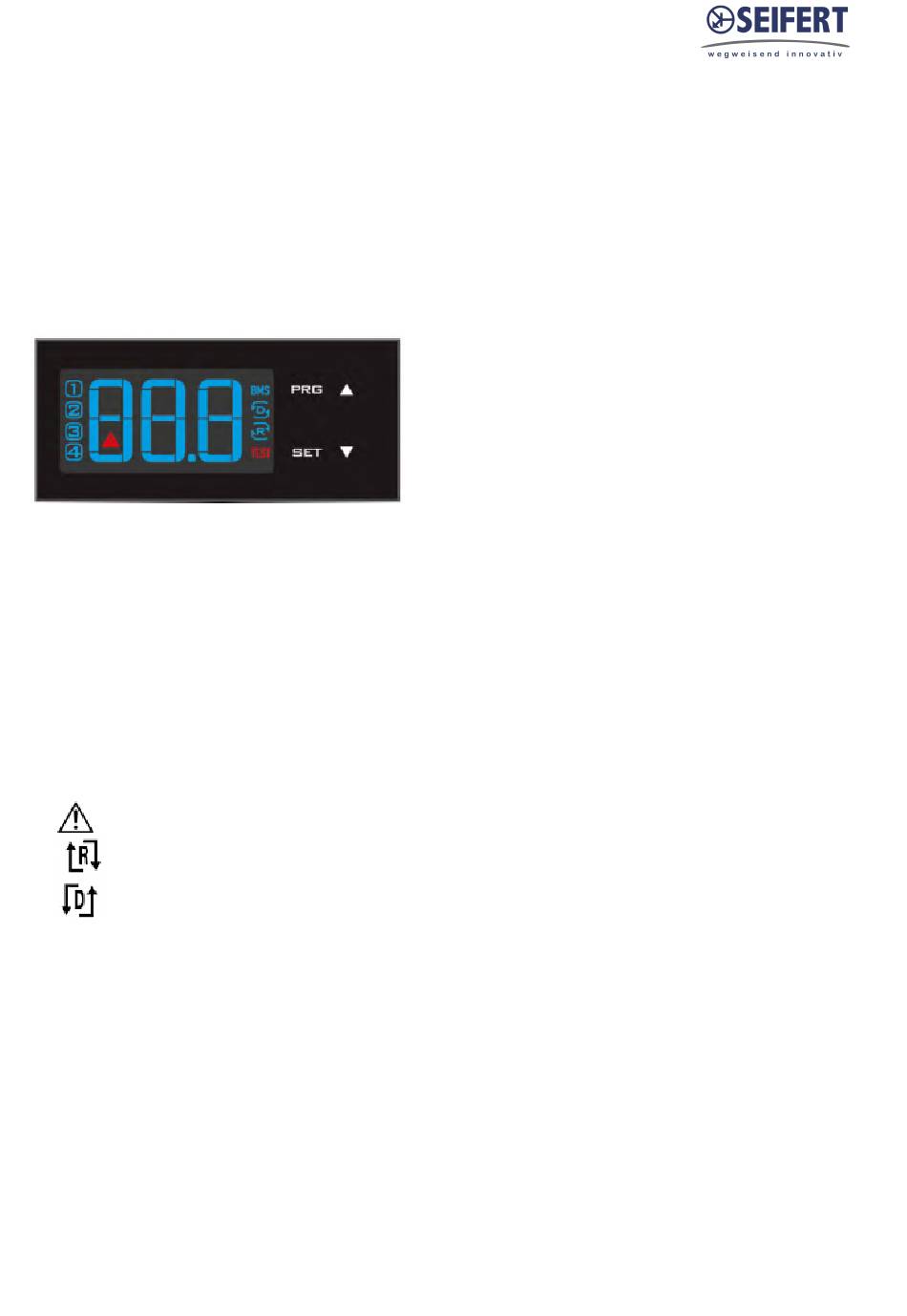

Icônes d'affichage
Icon Function
1
Relais de refroidissement actif
2
Relais d'alarmes actif
3
Relais de chauffage actif
4
Relais de ventilateur ambient actif
Alarme
Mode chauffage
Mode refroidissement
TEST Tests en cours
Revisions Nr. 1-3 - 21.05.2021
4. fonctions techniques
Description
Clignote lorsque l'activation
est retardée ou inhibée par
des temps de protection, des
désactivations externes ou
d'autres procedure en cours
Clignote lorsque les alarmes sont actives
Fonctionnement de l'unité en mode chauffage
Fonctionnement de l'unité en mode refroidissement
Uniquement active de façon manuelle
Doc. nr. 99580141001
4 / 13
