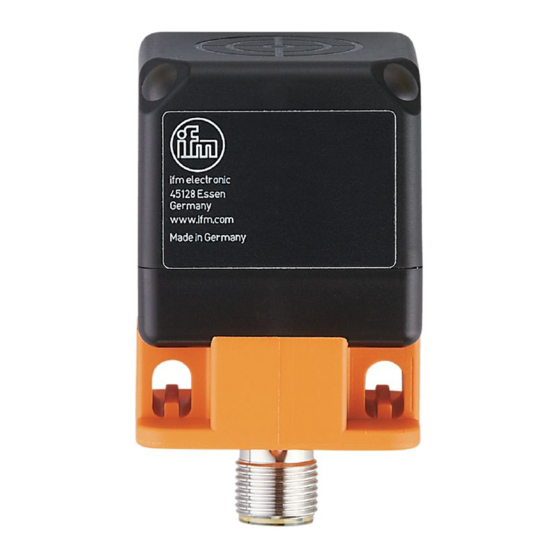

IFM DTC510 Notice De Montage
Masquer les pouces Voir aussi pour DTC510:

Publicité

Liens rapides

Notice de montage
Système d'identification RFID
Tête de lecture /écriture
DTC510
FR

Publicité

Table des Matières
loading

Sommaire des Matières pour IFM DTC510

  • Page 1 Notice de montage Système d'identification RFID Tête de lecture /écriture DTC510...
  • Page 2: Table Des Matières

    Contenu 1 Remarque préliminaire ����������������������������������������������������������������������������������������3 1�1 Symboles utilisés ������������������������������������������������������������������������������������������3 2 Consignes de sécurité �����������������������������������������������������������������������������������������3 2�1 Général ���������������������������������������������������������������������������������������������������������3 2�2 Equipements radio ����������������������������������������������������������������������������������������4 2�3 Perturbations d'appareils électroniques et médicaux �����������������������������������4 3 Fonctionnement et caractéristiques ���������������������������������������������������������������������4 4 Fonction ���������������������������������������������������������������������������������������������������������������4 4�1 Principe de fonctionnement ��������������������������������������������������������������������������4 4�2 Aperçu ����������������������������������������������������������������������������������������������������������5 5 Montage ���������������������������������������������������������������������������������������������������������������5 5�1 Instructions de montage générales ��������������������������������������������������������������5...
  • Page 3: Remarque Préliminaire

    12�3�1 Aperçu ����������������������������������������������������������������������������������������������12 12�3�2 Europe / Déclaration de conformité CE ��������������������������������������������12 12�3�3 États-Unis �����������������������������������������������������������������������������������������12 12�3�4 Canada ���������������������������������������������������������������������������������������������13 12�3�5 Taiwan ����������������������������������������������������������������������������������������������13 12�3�6 Australie ��������������������������������������������������������������������������������������������14 12�3�7 Singapour �����������������������������������������������������������������������������������������14 1 Remarque préliminaire Ce document fait partie de l'appareil et fournit des informations sur l'utilisation correcte du produit�...
  • Page 4: 2�2 Equipements Radio

    L'appareil doit être monté, raccordé et mis en service par un électricien qualifié car seul un montage correct garantit le bon fonctionnement de l'appareil et de l'installation� Mettre l'appareil hors tension en externe avant toute manipulation� En cas de mauvais fonctionnement de l'appareil ou en cas de doute contacter le fabricant�...
  • Page 5: Montage

    être affecté considérablement� Des informations sur les accessoires de montage sont disponibles sur notre site web à www�ifm�com� 5.2 Remarques sur le montage des TAG Le montage des TAG en/sur métal réduit la distance lecture/écriture�...
  • Page 6: 5�3 Elimination De Parasites

    5.3 Elimination de parasites L'appareil génère un champ électrique modulé avec une fréquence de 13,56 kHz� Pour éviter des perturbations de la communication de données, il n'est pas permis de faire fonctionner d'autres appareils à proximité s'ils génèrent des émissions de rayonnements HF dans cette bande de fréquences, comme par exemple des variateurs de fréquence et des alimentations à...
  • Page 7: 5�7 Distances De Montage

    5.6 Fixation ► Fixer l'appareil à l'aide de 2 vis M5 et écrous� Au choix encastré ou non� non encastré encastré 5.7 Distances de montage Mode de fonctionnement Distance latérale (A) Distance frontale (B) Lecture et écriture ≥ 300 mm ≥...
  • Page 8: 5�8 Positionnement Des Tag

    1: axe de l'antenne DTC510 = axe du TAG 2: milieu de l'antenne DTC510 = milieu du TAG 5.10 Distances TAG La distance au TAG de référence E80371 est indiquée dans la fiche technique� Une sélection de TAG est disponible sur notre site web à www�ifm�com�...
  • Page 9: Raccordement Électrique

    Câble bus H Connecteur M12 CAN 5: CAN_L Câble bus L Une sélection de connecteurs femelles est disponible sur Internet www�ifm�com� 6.2 Interface bus CAN L'appareil dispose d'une interface CAN� Utiliser des câbles homologués pour le bus CAN� Terminer les câbles avec des résistances de terminaison (120 Ω).
  • Page 10: Eléments De Visualisation

    7 Eléments de visualisation 1: vert (état de fonctionnement) / rouge (Erreur) 2: jaune (TAG) Etat de fonc- LED rouge LED verte LED jaune tionnement Preoperational éteinte allumée éteinte; allumée si un TAG a été détecté dans le champ de lecture Operational éteinte clignote (2,5 Hz)
  • Page 11: Fonctionnement

    Bitrate: 125 kBit/s) sont à adapter� 9 Dimensions 10 Données techniques Les fiches techniques sont disponibles sur notre site web à www�ifm�com� 11 Maintenance, réparation et élimination ► Ne pas ouvrir l'appareil car il ne contient pas de composants à maintenir par l'utilisateur�...
  • Page 12: Homologations/Normes

    L'aperçu de l'état d'homologation d'un appareil est disponible sur Internet : www�ifm�com� 12.3.2 Europe / Déclaration de conformité CE ifm electronic gmbh déclare par la présente que l'équipement radio DTC510 correspond à la directive 2014/53/EU� La déclaration de conformité CE est disponible sur Internet : www�ifm�com�...
  • Page 13 12.3.4 Canada Note IC : Cet appareil est conforme aux normes RSS exemptes de licence de la réglementation d'Industrie Canada� Son utilisation est sujette aux deux conditions suivantes : 1� cet appareil ne doit pas provoquer d'interférences nuisibles, et 2� ce dispositif doit accepter tout brouillage reçu, y compris un brouillage susceptible de provoquer un fonctionnement indésirable�...
  • Page 14 Ci-dessous, les dispositions légales taïwanaise en chinois� 低功率電波輻射性電機管理辦法: ● 第十二條 經型式認證合格之低功率射頻電機,非經許可,公司、商號或使用者均不得擅自 變更頻率、加大功率或變更原設計之特性及功能。 ● 第十四條 低功率射頻電機之使用不得影響飛航安全及干擾合法通信;經發現有干擾現象 時,應立即停用,並改善至無干擾時方得繼續使用。 前項合法通信,指依電信法規定作業之無線電通信。 低功率射頻電機須忍受合法通信或工業、科學及醫療用電波輻射性電機設備之干擾 。 12.3.6 Australie Utilisation en Australie : 12.3.7 Singapour Complies with IDA Standards DB 103032 Le "Equipment Registration" est disponible sur notre site web à : www�ifm�com...
