Ecowood Pretty Manuel D'installation, Utilisation Et Entretien page 2

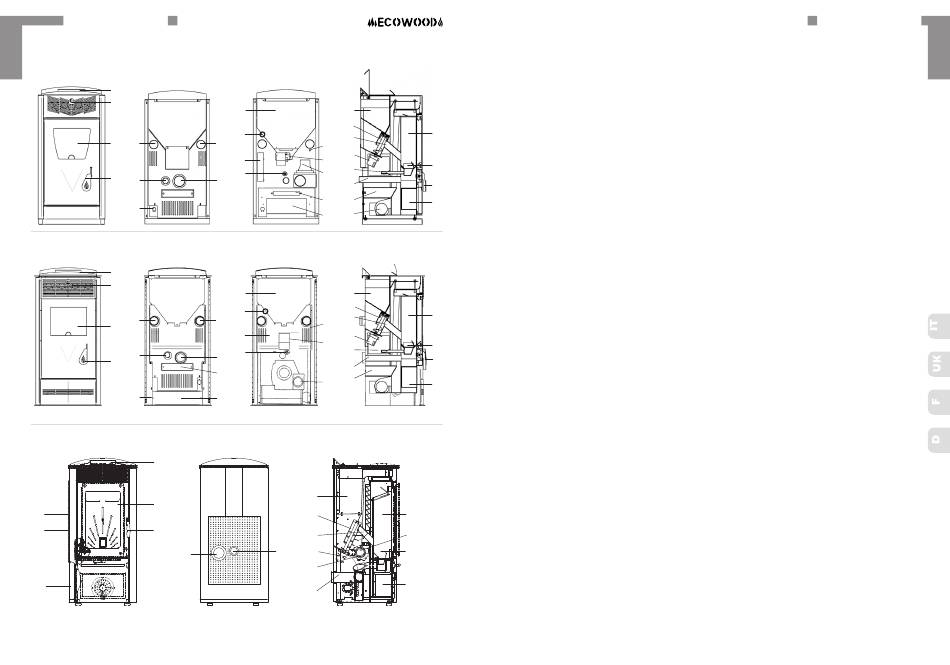

Pretty - Nice - Lady
Pretty - Pretty cer
10
22
1 21
12
2
18
Nice - Nice cer
10
22
21
1
12
2
18
Lady - Lady K
10
1
17
16 2
12
18
6 6
7
16
9
21
15
8
8
17
5
13
5
14
12
20 20
11
11
6 6
7
16
9
21
15
8
17
8
5
5
14
12
20
20
14
11
6
7
9
14
8
5
20
descrizioNi
1 - Porta del focolare
2 - Maniglia
3 - camera di combustione
3 4 - crogiolo
5 - resistenza elettrica di accensione
6 - serbatoio pellet
4
7 - coclea caricamento pellet
8 - Motore coclea caricamento pellet
2
9 - condotto alimentazione pellet
10 - Pannello comandi
19
11 - Motore di convezione
12 - tubo aspirazione aria comburente
13 - Motore espulsione fumi
14 - tubo espulsione fumi
15 - sonda controllo
16 - termostato
17 - scheda elettronica
18 - ingresso cavi alimentazione
19 - deposito raccoglicenere
20 - deposito micropolveri
3
21 - Mandata aria calda posteriore
22 - regolazione mandata aria posteriore
4
2
descriPtioNs
19
1 - Porte antérieure foyer
2 - Poignée
3 - chambre de combustion
4 - creuset
5 - résistance électrique d'allumage
6 - réservoir pellet
7 - Vis sans fin de chargement des pellets
8 - Moteur vis sans fin de chargement des pellets
9 - conduit d'alimentation des pellets
10 - tableau des commandes
11 - Moteur tangentiel de convection
12 - tube d'aspiration air comburant
3
13 - Moteur d'évacuation fumées
14 - tuyau d'expulsion fumées
11
15 - sonde de contrôle
4
16 - thermostat à réarmement manuel
17 - carte électronique
18 - entrée câble d'alimentation réseau
19
19 - dépôt ramasse-cendres
20 - dépôt micro-poussières
21 - tubes de refoulement de l'air chaud postérieur
22 - réglage du refoulemen d'air postérieur
Pretty - Nice - Lady
descriPtioNs
1 - Front door of fireplace
2 - Handle
3 - combustion chamber
4 - crucible
5 - electrical ignition resistance
6 - Pellet tank
7 - Pellet feed screw
8 - Pellet feed screw motor
9 - Pellet feed line
10 - control panel
11 - tangential convection motor
12 - combustion air intake pipe
13 - Flue gas exhauster motor
14 - Flue gas exhaust pipe
15 - control probe
16 - Manual reset thermostat
17 - electronics board
18 - Mains power supply cable input
19 - ash box
20 - Micro-dust box
21 - rear air outlet pipe
22 - rear air outlet adjustment
BescHreiBUNGeN
1 - Feuerraumtür
2 - Griff
3 - Brennkammer
4 - Brennschale
5 - zündelement
6 - Pelletbehälter
7 - Pelletförderschnecke
8 - Motor der Pellettförderschnecke
9 - Pellettförderkanal
10 - Bedienfeld
11 - Konvektionsmotor
12 - Verbrennungsluft-ansaugleitung
13 - rauchabzugsmotor
14 - rauchabzugsrohr
15 - Kontrollsensor
16 -thermostat
17 - elektronische Karte
18 - eingang Netzkabel
19 - aschewanne
20 - Feinstaubwanne
21 - Hintere Warmluftzufuhr
22 - einstellung der hinteren Warmluftzufuhr
