Réparations
Couple de serrage des vis :
66
12.
Remplacer le joint torique (7) placé entre la plaque support de la
membrane (2) et l'unité hydraulique.
13.
Insérer la membrane (1) avec la plaque support de la membrane (2)
dans l'unité hydraulique.
14.
Positionner la tête doseuse au moyen des vis de telle sorte que le
raccord d'aspiration soit tourné vers le bas - le capteur de rupture
de la membrane doit être situé en bas.
15.
Serrer d'abord légèrement les vis de la tête doseuse, puis les res‐
serrer en croix ; couple de serrage :
vis : » à la page 66 .
16.
Tester le capteur de rupture de membrane - voir
membrane sur HP2 et HP3 » à la page 65
17.
Visser la conduite d'aspiration et de refoulement du module de
dosage.

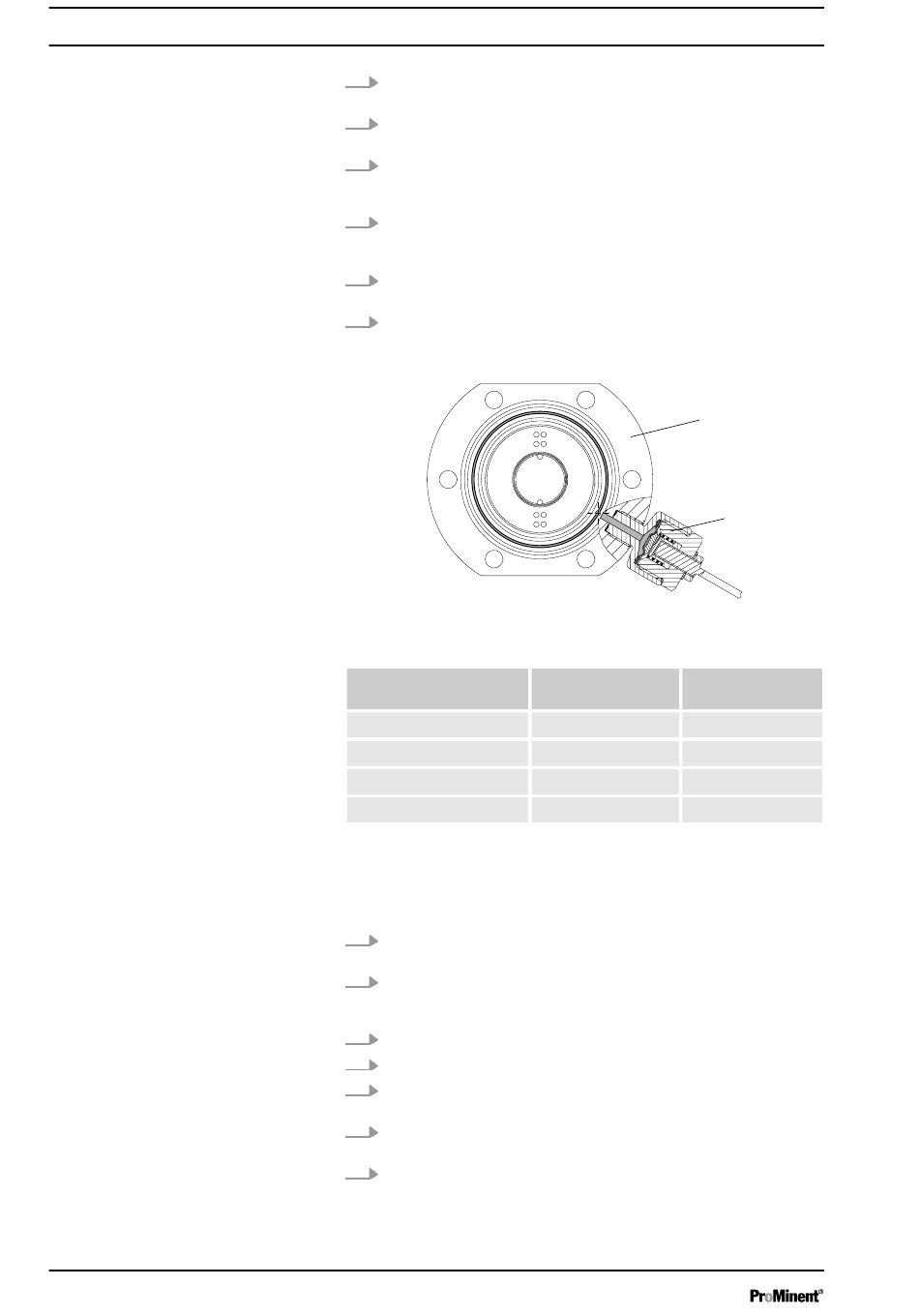

Fig. 19 : Zones en contact avec le fluide (grisées)
Matériau de la tête
doseuse
PVT
TTT
HCT
SST
Ajouter de l'huile hydraulique dans l'unité hydraulique
Sur les versions à deux têtes, les consignes suivantes doivent être res‐
pectées comme il convient pour les deux têtes doseuses.
1.
Régler le bouton de réglage de la course (1) sur « 100 % » et ouvrir
la soupape de surpression de sécurité (2) - Serrer la vis moletée.
2.
Introduire lentement de l'huile hydraulique dans l'orifice du bouchon
de purge de l'engrenage (4) jusqu'à ce que le verre-regard pour
l'huile (3) soit recouvert à 1/3.
3.
Démarrer la pompe.
4.
Laisser fonctionner 2 min la pompe encore 1 min.
5.
Revisser le bouchon de vidange de l'engrenage (3) mais ne pas
fermer l'orifice de purge !
6.
Fermer la soupape de surpression de sécurité (1) (desserrer la vis
moletée).
7.
Vérifier l'étanchéité de la pompe à la contre-pression maximale.
Ä « Couple de serrage des
Ä « Remplacer la
1
1. niveau
2. niveau
6 Nm
12 Nm
6 Nm
12 Nm
8 Nm
20 Nm
8 Nm
20 Nm
2
