Phase 1 : effectuer les trous
Contrôler que le plafond où vous souhaitez installer la machine soit :
- résistant aux vibrations ;
- capable de supporter le poids de l'appareil (voir le tableau des données techniques à la page 12).
Le lieu d'installation doit également prévoir (fig.4):
• un raccordement à l'eau (en cas de raccordement avec des batteries alimentées à l'eau)
• un système électrique aux normes et avec des caractéristiques appropriées à la machine ;
• un raccordement au gaz réfrigérant (en cas de raccordement avec des batteries alimentées au gaz) ;
• un conduit d' évacuation avec siphon raccordé au réseau d'égouts ;
• un système hydraulique (conduits pour l'air à diriger dans les pièces).

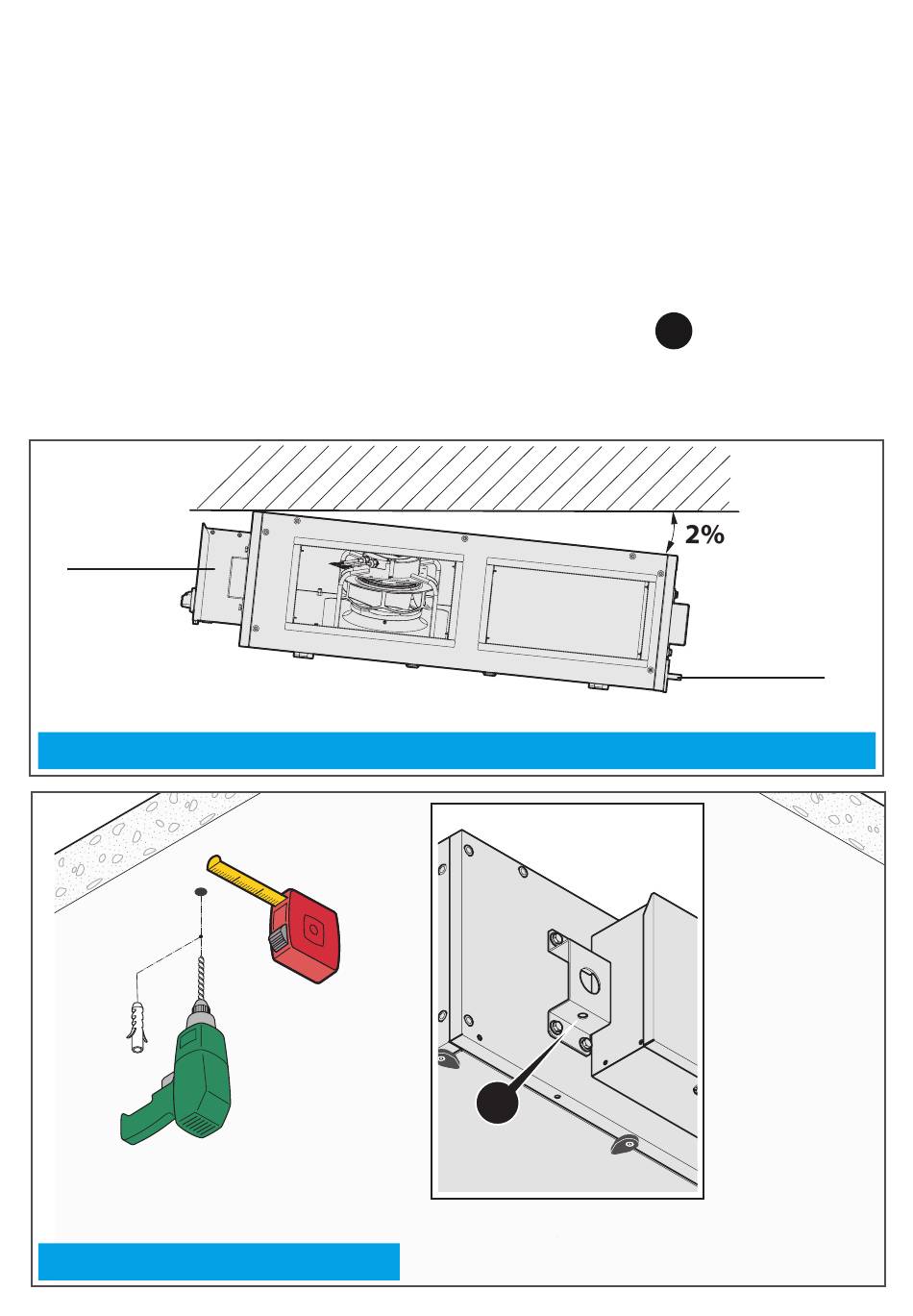

Effectuer des trous ø14 mm au niveau des trous d'ancrage de de la machine
«données techniques»).
Insérer des chevilles appropriées, approcher la machine et la fixer en utilisant uniquement les étriers
prédisposés et les vis fournies.
tableau
électrique
4
L'appareil doit être incliné d'environ 2% de la largeur (B) (soulevé vers le tableau électrique)
5
perçage du plafond
22
A
A
(consulter le tableau
évacuation
condensation
