8 | Installation de la tuyauterie
Guide de référence installateur
102
▪ Diamètre de tuyauterie. Sélectionnez un diamètre de tuyauterie d'eau adapté
au débit d'eau requis et à la pression statique externe disponible de la pompe.
Reportez-vous à la section
pression statique externe de l'unité intérieure.
▪ Débit d'eau. Le débit d'eau minimal requis pour le fonctionnement de l'unité
intérieure est indiqué dans le tableau suivant. Ce débit doit être constant quelle
que soit la situation. S'il est inférieur, l'unité intérieure arrêtera de fonctionner et
affichera l'erreur 7H.
Débit minimal requis
12 l/min
▪ Composants non fournis – Eau. Utilisez uniquement des matériaux compatibles
avec l'eau utilisée dans le circuit et avec les matériaux utilisés dans l'unité
intérieure.
▪ Composants non fournis – Pression et température de l'eau. Veillez à ce que
tous les composants de la tuyauterie fournie sur place puissent résister à la
pression et à la température de l'eau.
▪ Pression d'eau – eau chaude sanitaire. La pression maximale de l'eau est de 4
bar. Prenez des dispositions adaptées au niveau du circuit d'eau pour veiller à ce
que la pression maximale ne soit PAS dépassée. La pression d'eau minimale pour
fonctionner est de 1 bar.
▪ Pression d'eau – circuit de chauffage/rafraîchissement. La pression d'eau
maximale est de 3 bars. Prenez des dispositions adaptées au niveau du circuit
d'eau pour veiller à ce que la pression maximale ne soit PAS dépassée. La
pression d'eau minimale pour fonctionner est de 1 bar.
▪ Température d'eau. La tuyauterie installée et les accessoires de tuyauterie
(vannes, raccords, etc.) DOIVENT résister aux températures suivantes:

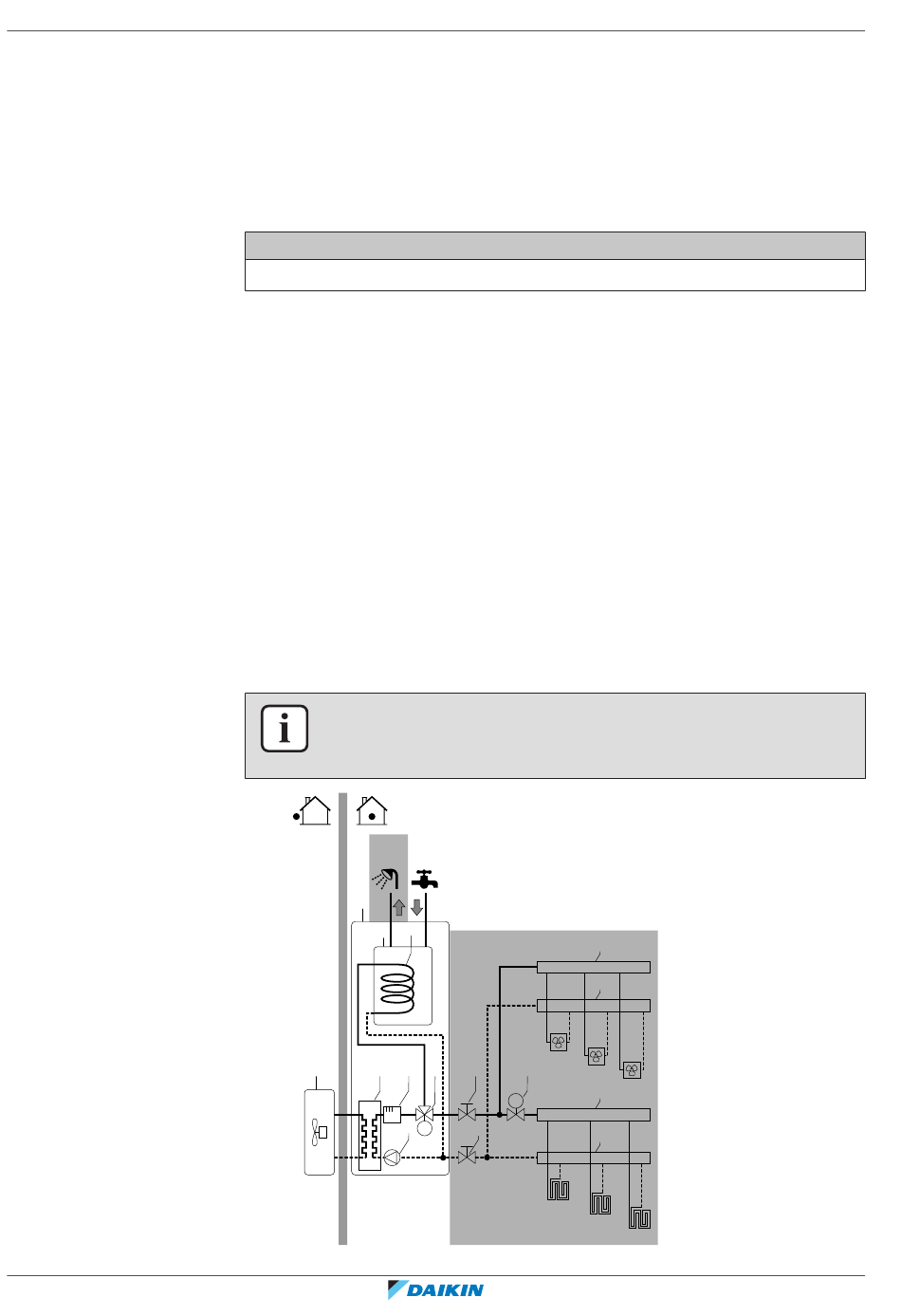

INFORMATION
L'illustration suivante est un exemple, il est possible qu'elle ne corresponde PAS à la
configuration de votre système.
89°C
b
j k
a c d
e
"16 Données techniques" [
75°C
FCU1
g f h
FCU2
M
f
M
FHL1
FHL2
4
278] pour les courbes de
i
i
FCU3
i
i
FHL3
ERGA04~08EA + EHVH/X04+08S18+23EA/EJ
