Informations à l'installateur
Le module de contrôle Proflame 2 IFC (Integrated Fireplace Control) est un dispositif qui permet
l'allumage automatique et la surveillance de flamme de la veilleuse, pour contrôler les fonctions du
poêle à gaz. Il est configuré pour contrôler l'allumage et l'arrêt du brûleur principal, en choisissant
le mode de veilleuse à allumage intermittent IPI (Intermittent Pilot Ignition) ou à allumage continu
CPI (Continuous Pilot Ignition). Le module IFC Proflame 2 contrôle et gère directement l'ensemble
de veilleuse et la valve de contrôle de gaz en utilisant une alimentation électrique à faible tension.
Le module IFC peut être alimenté par courant alternatif (c.a.) ou par bloc-piles pour l'alimentation
de secours (en cas de panne de courant). Le Proflame 2 permet aussi de contrôler l'arrêt, le
démarrage et la vitesse des ventilateurs ambiants (6 niveaux de vitesse), avec sortie auxiliaire
télécommandée et une sortie pour gradateur d'éclairage. Les piles externes peuvent fournir
l'alimentation c.c. (courant continu) au module IFC, permettant d'utiliser les piles seulement
lorsque la tension de ligne (alimentation principale du secteur) est interrompue ou perdue.
Initialisation du système pour la première fois
1. Retirez la plaque-couvercle du commutateur «On/Remote/Off» (Figure 66) situé à l'arrière du
Trenton (Figure 31, page 20) et installez 4 piles AA dans le bloc-piles de secours situé sous la
plaque-couvercle (Figure 65). Vérifiez que le commutateur est réglé à Remote, puis revissez la
plaque-couvercle sur le commutateur et le bloc-piles.
2. Installez 3 piles AAA dans l'émetteur de télécommande Proflame 2 (Figure 67).
3. Branchez le cordon électrique du Trenton dans une prise murale et ouvrez l'alimentation de gaz.
4. Insérez la pointe d'un trombone dans le trou marqué PRG du couvercle du bloc-piles (Figure 66)
et appuyez une fois sur le bouton PRG. Le module IFC situé à l'arrière du poêle (Figure 31)
émettra 3 bips pour indiquer qu'il est prêt à se synchroniser avec l'émetteur de télécommande.
5. Appuyez une fois sur la touche ON/OFF de l'émetteur de télécommande; celui-ci émettra 4 bips
pour indiquer que le module IFC est maintenant synchronisé avec l'émetteur de télécommande.
L'émetteur de télécommande est maintenant prêt à utiliser.

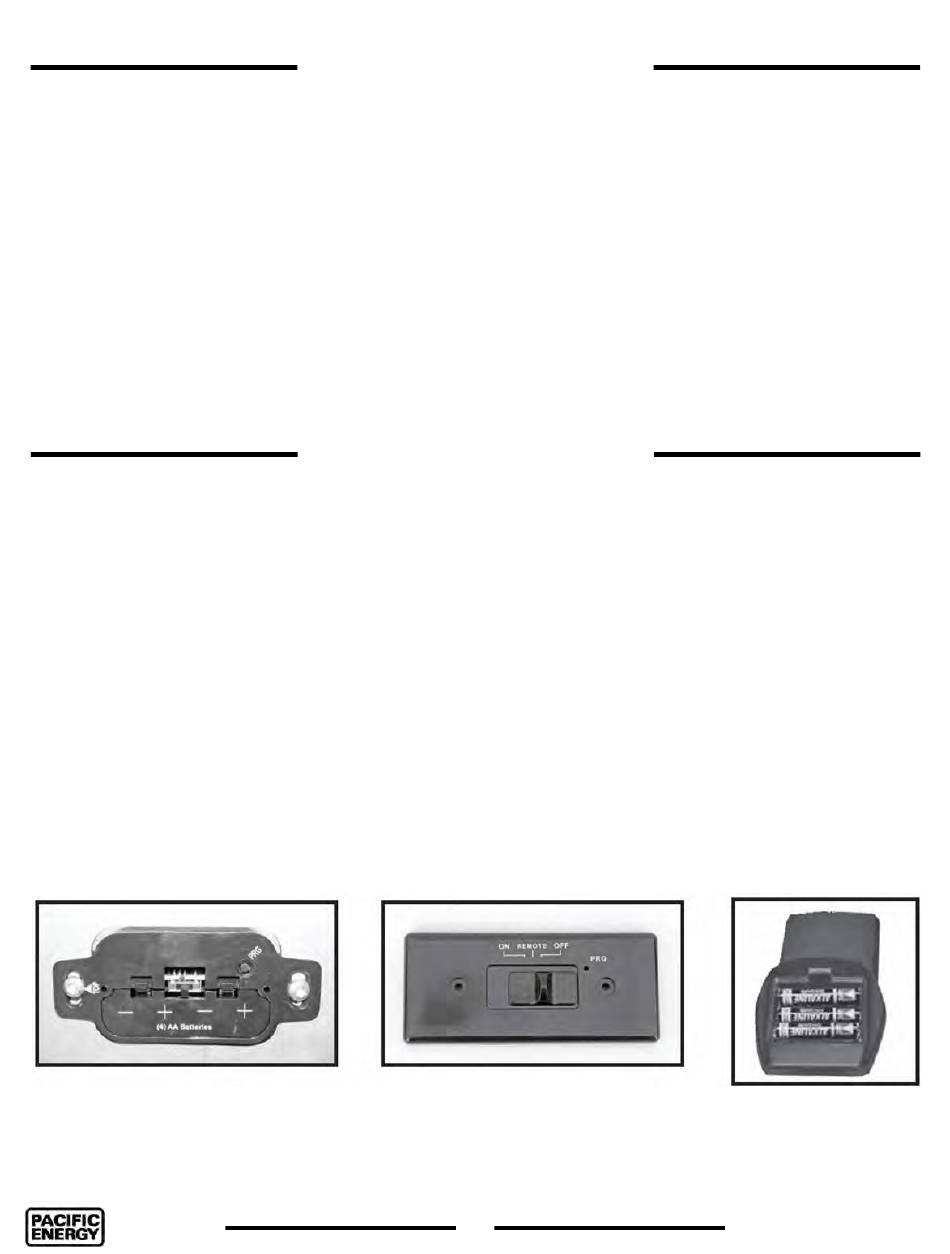

Figure 65: Bloc-piles de secours et
commutateur On/Remote/Off (situés
à l'arrière du poêle).
TRNT.BODYA
Module de contrôle IFC
Procédure d'utilisation
Figure 66: Plaque-couvercle du bloc-
piles de secours et du commutateur
On/Remote/Off
30
Figure 67:
Bloc-piles de l'émetteur
de télécommande
5055.45FR-A 131015-44
