Diagramme d'évacuation coaxiale du Trenton
35
34
33
32
31
30
29
28
27
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
0
0
1
2
COURSE HORIZONTALE DU CONDUIT D'ÉVACUATION

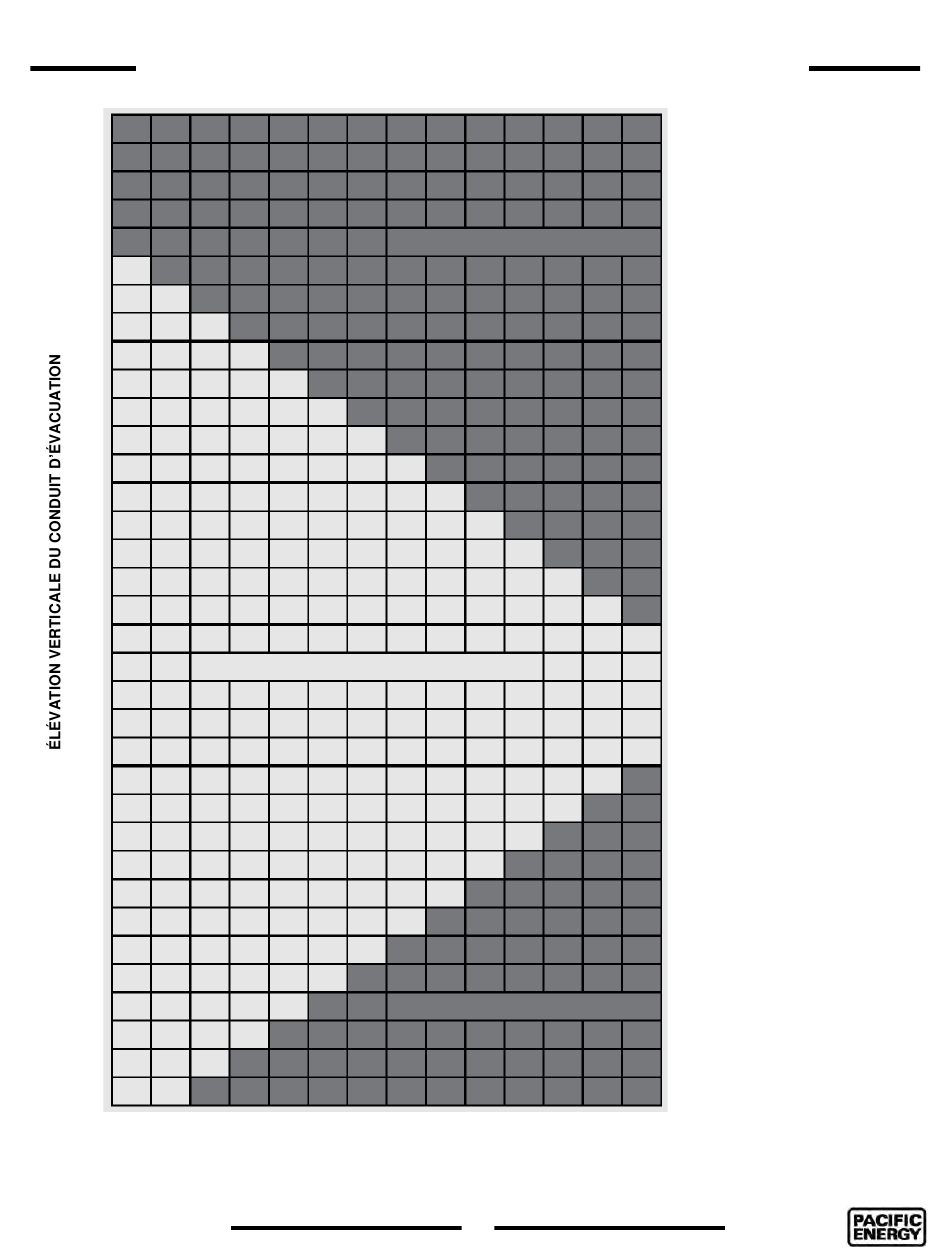

Figure 26: Diagramme d'évacuation coaxiale du Trenton
5055.45FR-A 131015-44
CONFIGURATIONS D'ÉVACUATION PERMISES
3
4
5
6
7
AUCUNE OPTION D'ÉVACUATION
AUCUNE OPTION D'ÉVACUATION
8
9
10
11
12
17
Informations à l'installateur
Note: Le conduit
d'évacuation ne doit pas
dépasser une longueur
totale de 30 pieds
(9,1 m). Toute
combinaison d'élévation
verticale et de course
horizontale peut être
utilisée mais doit être
restreinte aux limites de
ce diagramme. Un
maximum de trois (3)
coudes de 90° peut être
utilisé. Un (1) seul
coude à 90° (ou toute
combinaison de coudes
totalisant 90°) peut être
utilisé sans réduire la
longueur de tuyau
horizontal (course).
Pour chaque coude de
90° additionnel (ou une
combinaison de coudes
totalisant 90°), réduisez
de 2 pieds (61 cm) la
longueur de tuyau
horizontal (course).
Assurez-vous que le
conduit d'évacuation est
correctement supporté.
Note concernant le
registre :
Lors de la livraison du
Trenton, le registre est
en position fermée.
Chaque configuration
d'évacuation étant
différente, le réglage du
registre nécessitera un
ajustement propre à
chaque installation.
(Pour ajuster le registre,
voir la page 31.)
13
14
TRNT.BODYA
.
