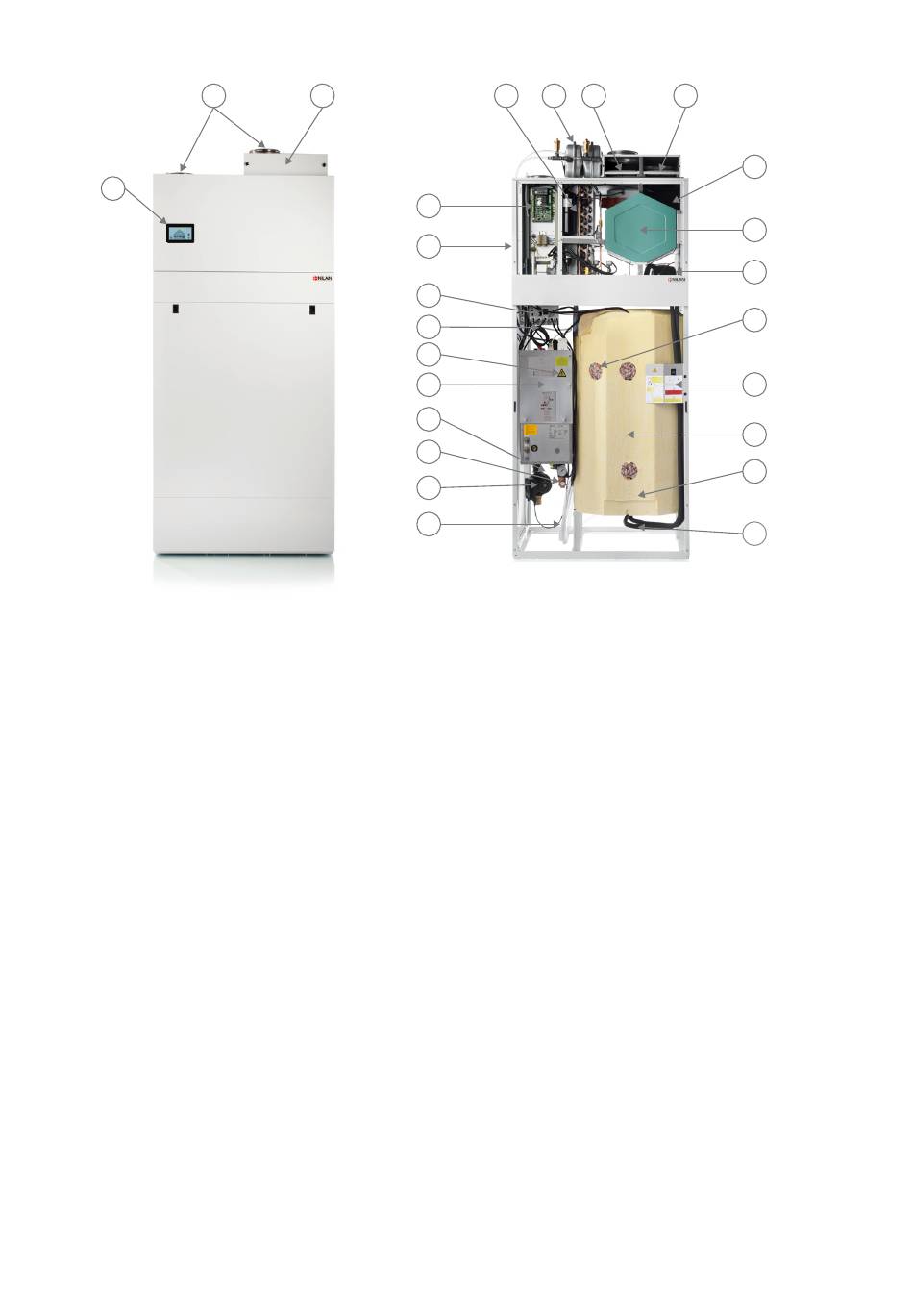

La tour thermique
3
Compact P :
1.
Raccordements des conduits
2.
Trape d'accès aux filtres
3.
Le panneau de commande (écran tactile) peut
être retiré
4.
Filtre d'air extrait
5.
Filtre d'air extérieur / air neuf (c'est ici que se
place le filtre à pollen s'il a été acheté en plus)
6.
Échangeur à contre-courant
7.
Pompe à chaleur pour ventilation et eau
chaude sanitaire
8.
Système de régulation
9.
Ventilateurs
10. Registre by-pass 100 %
11. Batterie de préchauffage (uniquement pour
version Polar)
12. Câble LAN (pour raccordement à un PC ou un
routeur)
13. Évacuation de condensats avec siphon
14. Ballon d'eau chaude sanitaire de 180 l (ECS)
15. Thermoplongeur de 1,5 kW (avec disjoncteur
réactivable anti-surchauffe)
16. Anode sacrificielle à surveillance électronique
17. Chauffe-eau solaire (version SOL
uniquement)
18. Raccords de plomberie
19. Panneau de raccordement
8
1
2
7
5
21
8
9
19
12
20
23
24
22
25
13
GEO :
20. Chauffage d'appoint électrique 2 kW
21. Vase d'expansion du circuit de chauffage
central et du circuit de saumure, 2 x 8 l
22. Soupape de sécurité et manomètre du circuit
de chauffage central
23. Compresseur DC commandé par inverseur
24. Robinet de remplissage et filtre du circuit de
chauffage central
25. Pompe de circulation intégrée dans le circuit
de saumure
4
10
6
11
16
15
14
17
18
