5
Installation
5.1

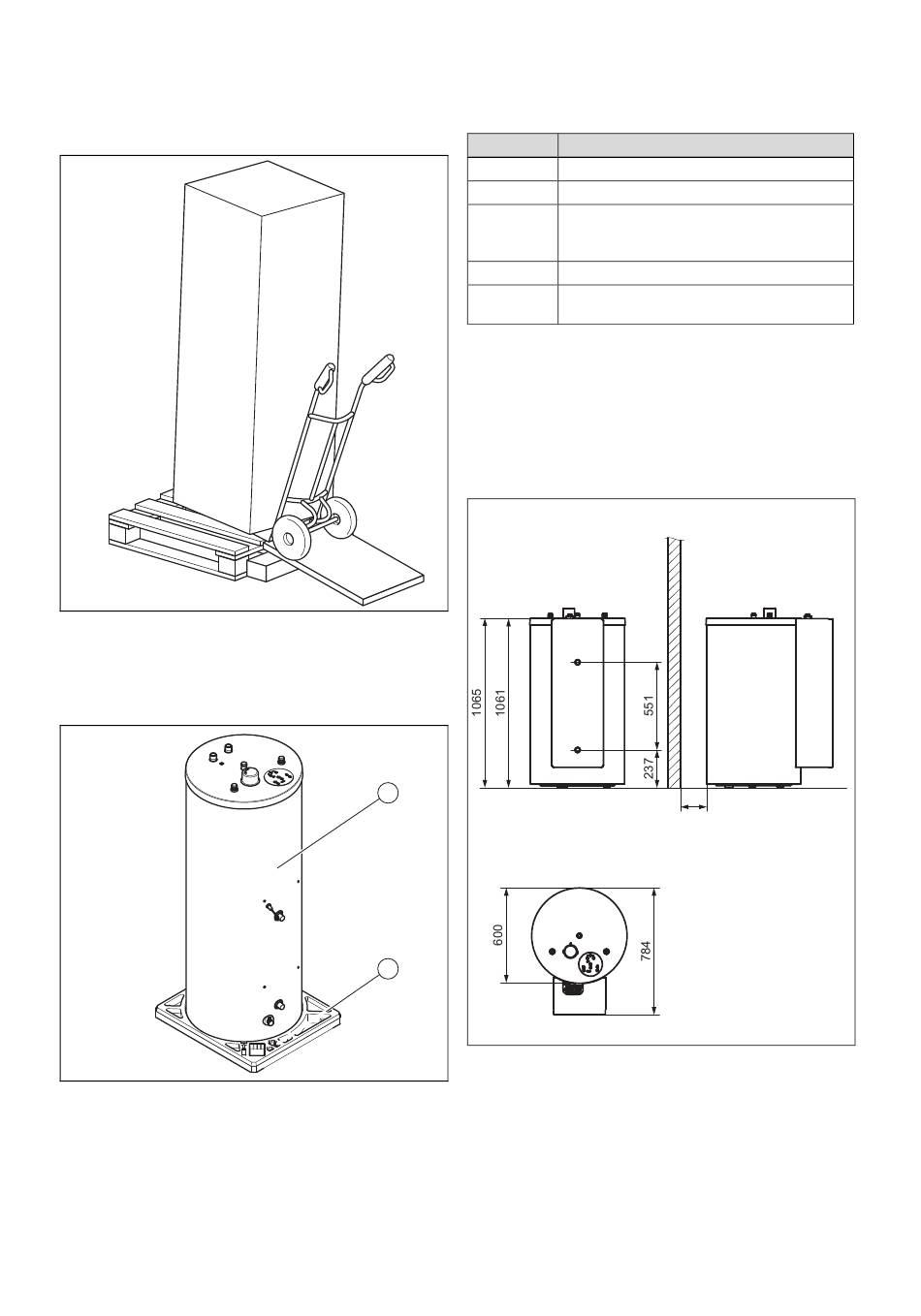

Transport et mise en place
5.1.1
Transport du ballon dans son emballage
▶
Transportez le ballon jusqu'à son emplacement d'instal-
lation avec un système de transport adapté, par ex. un
diable.
5.1.2
Transport du ballon sans son emballage
1.
Retirez le calage supérieur et le carton coulissant.
2.
Soulevez le ballon (1) et extrayez-le du socle rembourré
(2).
3.
Placez le diable devant la palette et chargez le ballon
dessus.
0020206874_01 GHSD 8 Notice d'installation et de maintenance
5.1.3
Contenu de la livraison
Le ballon et la station solaire sont fournis des conditionne-
ments distincts.
Nombre
1
1
1
1
1
▶
Vérifiez que le contenu de la livraison est complet.
5.2
Respect des espacements et des espaces
libres de montage
5.2.1
Dimensions de l'appareil et cotes de
raccordement
5.2.1.1 FES1 150 B M
1
2
Installation 5
Désignation
Ballon
Station de charge solaire
Sonde de température de stockage VR10 (mo-
dèles FES2 250 B M et FES2 350 B M unique-
ment)
Complément de livraison : matériel de fixation
Câble de connexion C1/C2 (modèles
FES2 250 B M et FES2 350 B M uniquement)
80
9
