Reliez le câble de raccordement de la sonde de tempé-
rature du capteur aux bornes (2).
▶
Reliez le câble de raccordement de la sonde de tempé-
rature de stockage aux cosses (3).
5.8.3
Pose du câble secteur
Attention !
Risques de dommages en cas de tension
d'alimentation inadaptée !
▶
Assurez-vous que la tension nominale du
réseau est bien de 220–240 V.
Remarque
En présence de courants de défaut pulsés pro-
voqués par de brèves surtensions et de charge
hétérogène des phases lors des mises sous ten-
sion, nous préconisons l'installation d'un disjonc-
teur FI sensible aux courants pulsés de type A ou
sensible à tous les courants de type B, à action
temporisée (VSK).
1.
Vous devez procéder à un raccordement fixe et installer
un dispositif de déconnexion omnipolaire avec un in-
tervalle de coupure d'au moins 3 mm (ex. : fusibles ou
interrupteur).
2.
Tenez compte du fait que le limiteur de température
monté sur le ballon est directement intégré à la phase
du câble secteur. Mettez par conséquent le produit
hors tension et raccordez le connecteur du produit
au connecteur du limiteur de température prémonté
d'usine. Sinon, la connexion du produit au réseau
électrique est insuffisante.

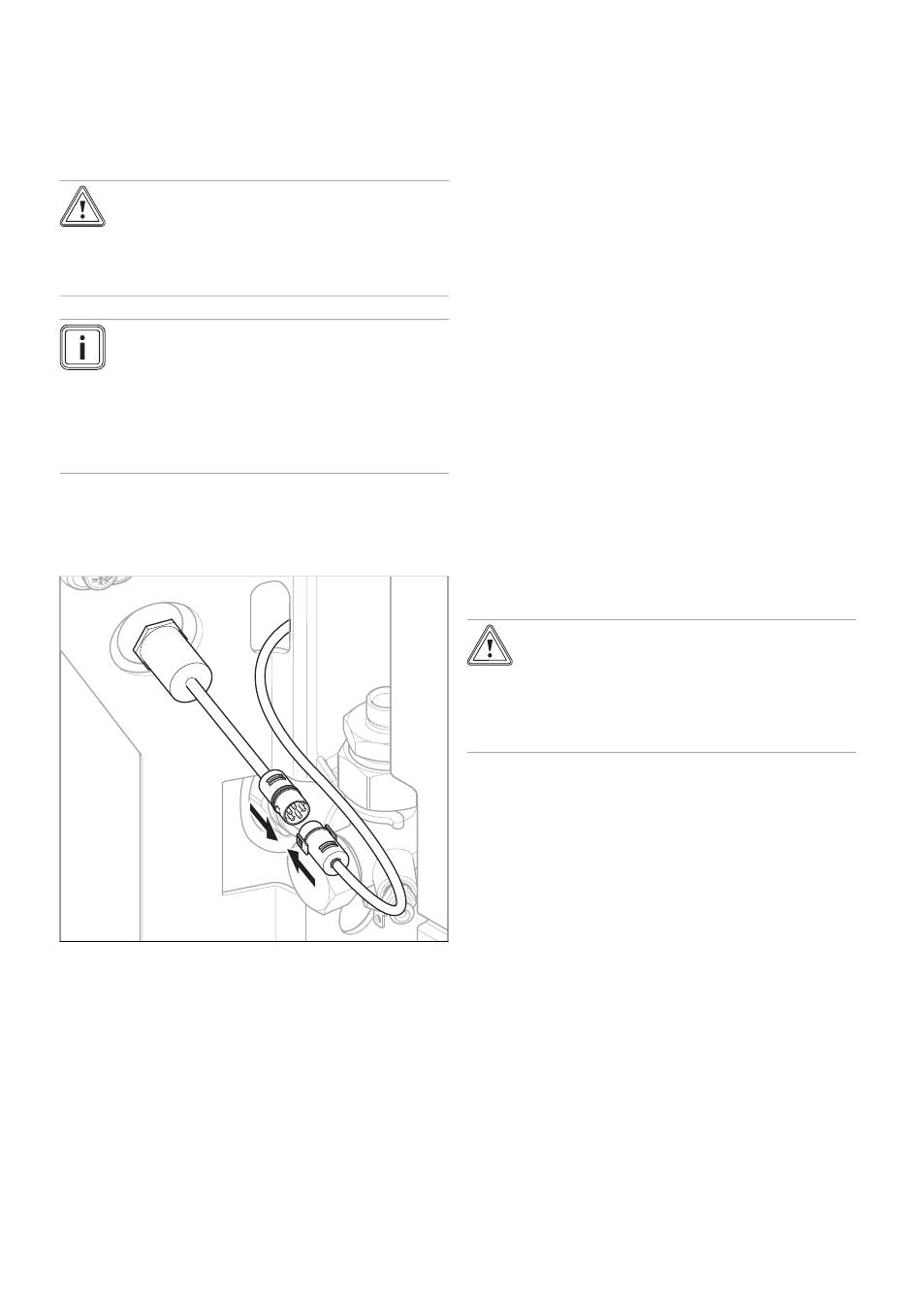

3.
Veillez, lors de l'établissement de la connexion, à ce
que les languettes extérieures du connecteur femelle
s'enclenchent dans les ergots du connecteur mâle.
0020206874_01 GHSD 8 Notice d'installation et de maintenance
5.9
Achèvement de l'installation
5.9.1
Contrôle de l'installation électrique
▶
Contrôlez que les raccords sont bien fixés et suffisam-
ment isolés une fois l'installation électrique terminée.
5.9.2
Montage de la protection avant
1.
Placez la protection avant sur l'appareil et poussez-la
de sorte qu'elle s'enclenche.
2.
Faites en sorte qu'il n'y ait pas de câble coincé ou de
câble en contact avec des composants chauds. Vérifiez
que le régulateur solaire est bien bloqué au niveau de
l'ouverture.
3.
Fixez la protection avant à l'aide de la vis.
4.
Montez le panneau.
6
Mise en service
Pour mettre le produit en fonctionnement, il faut remplir le
ballon, le circuit solaire et, le cas échéant, le circuit chauf-
fage, vérifier que l'installation est étanche, exécuter le guide
d'installation et, si nécessaire, effectuer des réglages au ni-
veau d'autres composants du système (par ex. au niveau du
boîtier de gestion).
6.1
Contrôle et traitement de l'eau de
chauffage/de l'eau de remplissage et
d'appoint
Attention !
Risque de dommages matériels sous l'ef-
fet d'une eau de chauffage de médiocre
qualité
▶
Veillez à garantir une eau de chauffage de
qualité suffisante.
▶
Avant de remplir l'installation ou de faire l'appoint, vérifiez
la qualité de l'eau de chauffage.
Vérification de la qualité de l'eau de chauffage
▶
Prélevez un peu d'eau du circuit chauffage.
▶
Contrôlez l'apparence de l'eau de chauffage.
▶
Si vous constatez la présence de matières sédimen-
tables, vous devez purger l'installation.
▶
Contrôlez, au moyen d'un barreau magnétique, si l'instal-
lation contient de la magnétite (oxyde de fer).
▶
Si vous détectez la présence de magnétite, nettoyez
l'installation et prenez les mesures de protection anticor-
rosion adéquates. Vous avez également la possibilité de
monter un filtre magnétique.
▶
Contrôlez la valeur de pH de l'eau prélevée à 25 °C.
▶
Si les valeurs sont inférieures à 6,5 ou supérieures à 8,5,
nettoyez l'installation et traitez l'eau de chauffage.
Contrôle de l'eau de remplissage et d'appoint
▶
Mesurez la dureté de l'eau de remplissage et d'appoint
avant de remplir l'installation.
Traitement de l'eau de remplissage et d'appoint
▶
Respectez les prescriptions et règles techniques natio-
nales en vigueur pour le traitement de l'eau de remplis-
sage et de l'eau d'appoint.
Mise en service 6
