- Page 1 MANUEL D’INSTALLATION ET D’UTILISATION de votre pompe à chaleur 85 / 125 Modèles : OZONE FRIENDLY...
-
Page 2: Avertissements
Avertissements Cette pompe à chaleur contient un Gaz frigorigène R32 inflammable. Toute intervention sur le circuit frigorigène est interdite sans une habilitation en cours de vali- dité. Avant toute intervention sur le circuit frigorigène, les précautions suivantes sont nécessaires pour un travail en toute sécurité. - Page 3 Remerciements Cher client, Nous vous remercions pour votre achat et pour la confiance que vous accordez à nos produits. Nos produits sont le résultat d’années de recherche dans le domaine de la conception et de la production de pompe à chaleur pour piscine. Notre ambition, vous fournir un produit de qualité...
-
Page 4: À Lire Attentivement
à liRe Attentivement Ces instructions d’installation font partie intégrante du produit. Elles doivent être remises à l’installateur et conservées par l’utilisateur. En cas de perte du manuel, veuillez vous référer au site : www.poolex.fr Les indications et avertissements contenus dans le présent manuel doivent être lus avec attention et compris car ils fournissent d’importantes informations concernant la manipulation et le fonctionnement de la pompe à... -
Page 5: Table Des Matières
Sommaire 1. Généralité ......................................6 Conditions générales de livraison .............................. 6 Consignes de sécurité ................................6 Traitement des eaux ................................... 7 2. Description ...................................... 8 Contenu du colis ..................................8 Caractéristiques générales ................................ 8 Caractéristiques techniques................................ 9 Dimensions de l’appareil ................................10 Vue éclatée ....................................11 3. -
Page 6: Généralité
1. Généralité Conditions générales de livraison Tout matériel, même franco de port et d’emballage, voyage aux risques et périls de son destinataire. La personne chargée de la réception de l’appareil doit effectuer un contrôle visuel pour constater tout dommage éventuel subi par la pompe à chaleur durant le transport (circuit frigorifique, carrosserie, armoire électrique, châssis). -
Page 7: Lors De L'utilisation
1. Généralité Lors de l’utilisation Ne jamais toucher au ventilateur en état de marche sous peine de graves blessures. Ne pas laisser la pompe à chaleur à la portée des enfants, sous peine de graves blessures causées par les ailettes de l’échangeur de chaleur. Ne jamais mettre l’unité... -
Page 8: Description

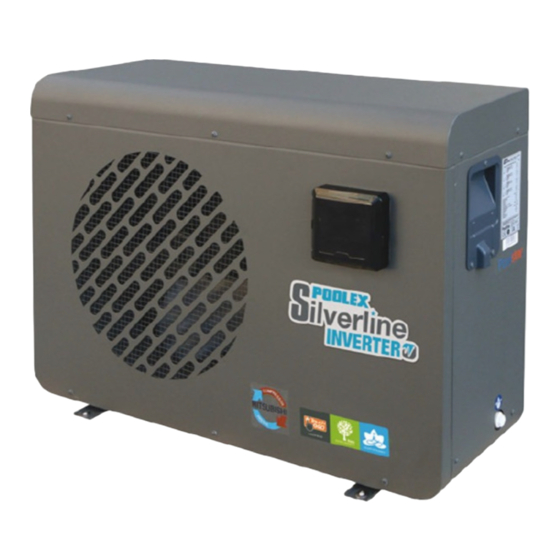

2. Description Contenu du colis La pompe à chaleur Poolex Silverline Inverter 2 raccords hydrauliques entrée / sortie (50mm de diamètre) Câble de rallonge pour le tableau de la télécommande Ce manuel d’installation et d’utilisation Kit d’évacuation des condensats Housse d’hivernage 4 Patins anti-vibrations (visserie non fournie) Caractéristiques générales Une pompe à... -
Page 9: Caractéristiques Techniques
2. Description 2.3 Caractéristiques techniques Poolex Silverline Inverter Conditions de test Puissance de chauffage (kW) 8,6~2,01 10,6~2,35 12,6~2,81 26°C Consommation (kW) 1,24~0,153 1,53~0,183 1,83~0,215 26°C MODE INVERTER 13,1~6,9 13,1~6,9 13,1~6,9 (Coeff. de performance) Puissance de chauffage (kW) 6,1~2,01 7,5~2,35 8,9~2,81 26°C Consommation (kW) 0,77~0,153... -
Page 10: Dimensions De L'appareil
2. Description 2.4 Dimensions de l’appareil Dimensions en mm... -
Page 11: Vue Éclatée
2. Description 2.5 Vue éclatée 1. Support du ventilateur 11. Vanne à quatre voies 2. Panneau avant 12. Manomètre 3. Moteur du ventilateur 13. Panneau droit 4. Hélice du ventilateur 14. Vanne d’expansion électronique 5. Support 15. Poignée gauche 6. Évaporateur 16. -
Page 12: Installation
3. installation ATTENTION : L’installation doit être réalisée par un professionnel qualifié. Ce chapitre est purement indicatif et doit être vérifié et adapté le cas échéant en fonction des conditions d’installation. Prérequis Matériel nécessaire à l’installation de votre pompe à chaleur : Un câble d’alimentation adapté... -
Page 13: Schéma Classique D'installation
3. installation 3.3 Schéma d’installation Pompe à chaleur Système de traitement automatisé Vanne 4 voix (électrolyseur, pompe doseuse) Vanne 1 Vanne 5 Vanne 3 Vanne 2 Sortie d’eau Entrée d’eau Plots de surélévation Vanne 4 Bouchon Évacuation des Pompe de Filtration de vidange condensats... -
Page 14: Raccordement Hydraulique
3. installation ATTENTION : L’installation doit être réalisée par un professionnel qualifié. Ce chapitre est purement indicatif et doit être vérifié et adapté le cas échéant en fonction des conditions d’installation. Raccordement hydraulique Montage By-Pass Vanne ouverte Vanne semi-ouverte La pompe à chaleur doit être raccordée au bassin à l’aide d’un montage en By-Pass. -
Page 15: Montage En By-Pass D'une Pompe À Chaleur
3. installation Montage en By-Pass d’une pompe à chaleur VERS LA PISCINE Système de traitement automatisé PISCINE Filtration + Pompe DEPUIS LA PISCINE Légende Vanne semi-ouverte Vanne ouverte Montage en By-Pass de plusieurs pompes à chaleur VERS LA PISCINE Système de traitement automatisé... -
Page 16: Installation Électrique
3. installation ATTENTION : L’installation doit être réalisée par un professionnel qualifié. Ce chapitre est purement indicatif et doit être vérifié et adapté le cas échéant en fonction des conditions d’installation. Installation électrique Pour fonctionner en toute sécurité et conserver l’intégrité de votre installation électrique, l’appareil doit être raccordé... -
Page 17: Raccordement Électrique
3. installation Raccordement électrique ATTENTION : L’alimentation électrique de la pompe à chaleur doit être impérativement coupée avant toute intervention. Veuillez suivre les instructions ci-après afin de raccorder électriquement la pompe à chaleur. Démontez le panneau électrique latéral à l’aide d’un tournevis afin d’accéder au bornier élec- Étape 1 : trique. -
Page 18: Installation Murale De La Télécommande
3. installation 3.9 Installation murale de la télécommande Étape 1 : Démontez la télécommande de la machine. Faites attention au câble de communication raccordé à la carte de circuit imprimé, séparez-les avec précaution. Étape 2 : Utilisez un tournevis pour ouvrir le boîtier, séparez la télécommande. Étape 3 : Percez deux trous parallèles à... -
Page 19: Utilisation
4. Utilisation Télécommande filaire Bouton : Mode de fonctionnement Mode de fonctionnement Température de l’eau Température de l’air Horloge Bouton : Horloge / Programmation Bouton : Marche / Arrêt Choix du mode de fonctionnement Avant de commencer, assurez-vous que la pompe de filtration fonctionne et que l’eau circule au travers de la pompe à... -
Page 20: Mode Chauffage
4. Utilisation Mode Chauffage (inverter) ATTENTION : Avant de commencer, assurez-vous que la pompe de filtration fonctionne correctement. Étape 1 : Appuyez 3s sur pour mettre votre pompe en marche. pour passer d’un mode à l’autre jusqu’à l’affichage du mode chauffage. Étape 2 : Appuyez 3s sur Étape 3 : À... -
Page 21: Mode Chauffage Fix
4. Utilisation Mode Chauffage FIX Bon à savoir ATTENTION : Avant de commencer, assurez-vous que la pompe de filtration fonctionne correctement. Étape 1 : Appuyez 3s sur pour mettre votre pompe en marche. pour passer d’un mode à l’autre jusqu’à l’affichage du mode chauffage FIX. Étape 2 : Appuyez 3s sur Étape 3 : À... -
Page 22: Mode Chauffage Eco
4. Utilisation Mode eco silent ATTENTION : Avant de commencer, assurez-vous que la pompe de filtration fonctionne correctement. Étape 1 : Appuyez 3s sur pour mettre votre pompe en marche. pour passer d’un mode à l’autre jusqu’à l’affichage du mode chauffage ECO. Étape 2 : Appuyez 3s sur Étape 3 : Sélectionnez la température souhaitée À... -
Page 23: Mode Refroidissement
4. Utilisation Mode Refroidissement (inverter) Bon à savoir ATTENTION : Avant de commencer, assurez-vous que la pompe de filtration fonctionne correctement. Étape 1 : Appuyez 3s sur pour mettre votre pompe en marche. pour passer d’un mode à l’autre jusqu’à l’affichage du mode refroidissement. Étape 2 : Appuyez 3s sur Étape 3 : À... -
Page 24: Réglage De L'horloge
4. Utilisation Réglage de l’horloge Réglez l’horloge du système selon l’heure locale, comme suit : Étape 1 : Appuyez sur pour régler l’heure, les heures clignotent. Étape 2 : Ajustez les heures à l’aide des touches Étape 3 : Appuyez sur pour passer aux minutes. -
Page 25: Programmation Marche / Arrêt
4. Utilisation Bon à savoir Programmation Marche / Arrêt Cette fonction permet de programmer l’heure de mise en marche et d’arrêt. Vous pouvez programmer jusqu’à 3 départs et arrêts différents. Le réglage se fait comme suit : Étape 1 : Appuyez 3s sur pour accéder à... -
Page 26: Activer Un Programme
4. Utilisation Activer un programme Une fois le programme définit celui-ci peut-être activé comme suit : Étape 1 : Appuyez 3s sur pour accéder à la programmation. Étape 2 : Sélectionnez le programme à configurer à l’aide des touches jusqu’à ce que les voyants ON/OFF s’affichent et clignotent. Étape 3 : Restez appuyé... -
Page 27: Bon À Savoir Valeurs D'état
4. Utilisation 4.11 Bon à savoir Valeurs d’état Les paramètres du système peuvent être vérifiés au moyen de la télécommande en suivant les étapes suivantes jusqu’à entrer en mode de vérification des paramètres. Étape 1 : Restez appuyé sur pour vérifiez les valeurs d’état. Étape 2 : Appuyez sur Étape 3 : Appuyez sur pour revenir à... -
Page 28: Paramètres Avancées Des Valeurs D'état
4. Utilisation 4.12 Paramètres avancées des valeurs d’état ATTENTION : Cette opération sert à faciliter l’entretien et les réparations futures. Seul un professionnel expérimenté est habilité à modifier les paramètres par défaut. ATTENTION : Toute modification des paramètres réservés entraîne automatiquement l’annulation de la garantie. -
Page 29: Paramètre D'usine
4. Utilisation Tableau des valeurs d’état Paramètre Commen- N° Description Plage de valeurs d’usine taire Réglage de l’écart de température avant redémarrage 2~18°C 1°C Réglable Réservé - Ne pas modifier Réservé Réservé - Ne pas modifier Réservé Réglage de la température de refroidissement 8~28°C 27°C Réglable... -
Page 30: Mise En Service
5. mise en service Mise en service Conditions d’utilisation Pour que la pompe à chaleur fonctionne normalement, la température ambiante de l’air doit être comprise entre -5°C et 43°C. Consignes préalables Avant la mise en service de la pompe à chaleur, veuillez : Vérifiez que l’appareil est bien fixé... -
Page 31: Utilisation Du Manomètre
5. mise en service Utilisation du manomètre Le manomètre permet de contrôler la pression du fluide frigorigène contenu dans la pompe à chaleur. Les valeurs qu’il indique, peuvent être très différentes selon le climat, la température et la pression atmos- phérique. -
Page 32: Maintenance Et Entretien
6. maintenance et entretien Maintenance et entretien ATTENTION : Avant d’entreprendre des travaux de maintenance sur l’appareil, assurez-vous d’avoir coupé l’alimentation électrique. Nettoyage Le boîtier de la pompe à chaleur doit être nettoyé avec un chiffon humide. L’utilisation de détergents ou d’autres produits ménagers pourraient dégrader la surface du boîtier et en altérer ses propriétés. -
Page 33: Hivernage
6. maintenance et entretien Hivernage En basse saison, lorsque la température ambiante est inférieure à 3°C, une pompe à chaleur arrêtée doit être hiverner pour éviter tout dommage causé par le gel. Hivernage en 4 étapes Étape 1 Étape 2 Coupez l’alimentation de la Ouvrez la vanne By-Pass. -
Page 34: Dépannage
7. Dépannage ATTENTION : Dans des conditions normales, une pompe à chaleur adaptée permet de réchauffer l’eau du bassin de 1°C à 2°C par jour. Il est donc tout a fait normal de ne pas ressentir une différence de température en sortie de circuit lorsque la pompe à chaleur fonctionne. Un bassin chauffé... -
Page 35: Liste Des Anomalies
7. Dépannage Liste des anomalies Code Anomalies Causes possibles Actions Vérifiez la bonne circulation de l’eau dans la pompe à chaleur, et Pas assez d’eau dans l’échangeur l’ouverture des vannes entrée/sortie du By Pass Dysfonctionnement détecteur de débit Capteur débranché ou défectueux Reconnectez ou remplacez le capteur La protection s’enclenche lorsque la température ambiante est Protection antigel... -
Page 36: Recyclage
8. Recyclage Recyclage de la pompe à chaleur Votre appareil est en fin de vie et vous souhaitez vous en débarrasser ou le remplacer. Ne le jetez pas à la poubelle. Une pompe à chaleur doit faire l’objet d’une collecte sélective en vue de sa réutilisation, de son recyclage ou de sa revalorisation. -
Page 37: Garantie
9. Garantie Conditions générales de garantie La société Poolstar garantit au propriétaire d’origine les défauts matériels et les défauts de fabrication de la pompe à chaleur Poolex Silverline Inverter pendant une période de deux (2) ans. Le compresseur est garanti pendant une période de cinq (5) ans L’échangeur à... -
Page 38: Annexes
10. Annexes 10.1 Schémas de câblage... - Page 39 10. Annexes 10.2 Erreur E20 Code Anomalies Causes possibles Actions IPM excessive current IPM module failure Replace the inverter module Compressor failure Compressor failure Replace the compressor Reserved Compressor lack of phase The wire for the compressor break/bad connection Check the wire connection of the compressor DC bus voltage too low Input voltage too low/PFC module failure Check input voltage/replace module...
-
Page 40: Assistance Technique
AS S I S TA N C E T E CH N IQ UE www.poolex.fr Poolex est une marque du groupe Poolstar www.poolstar.fr...
