▪ Simplicité. Vous pouvez facilement régler la température
intérieure souhaitée via l'interface utilisateur:
▪ Vous pouvez utiliser les valeurs prédéfinies et les programmes
pour vos besoins quotidiens.
▪ Vous pouvez remplacer temporairement les valeurs prédéfinies
et les programmes par le mode vacances si vous devez vous
écarter de vos besoins quotidiens...

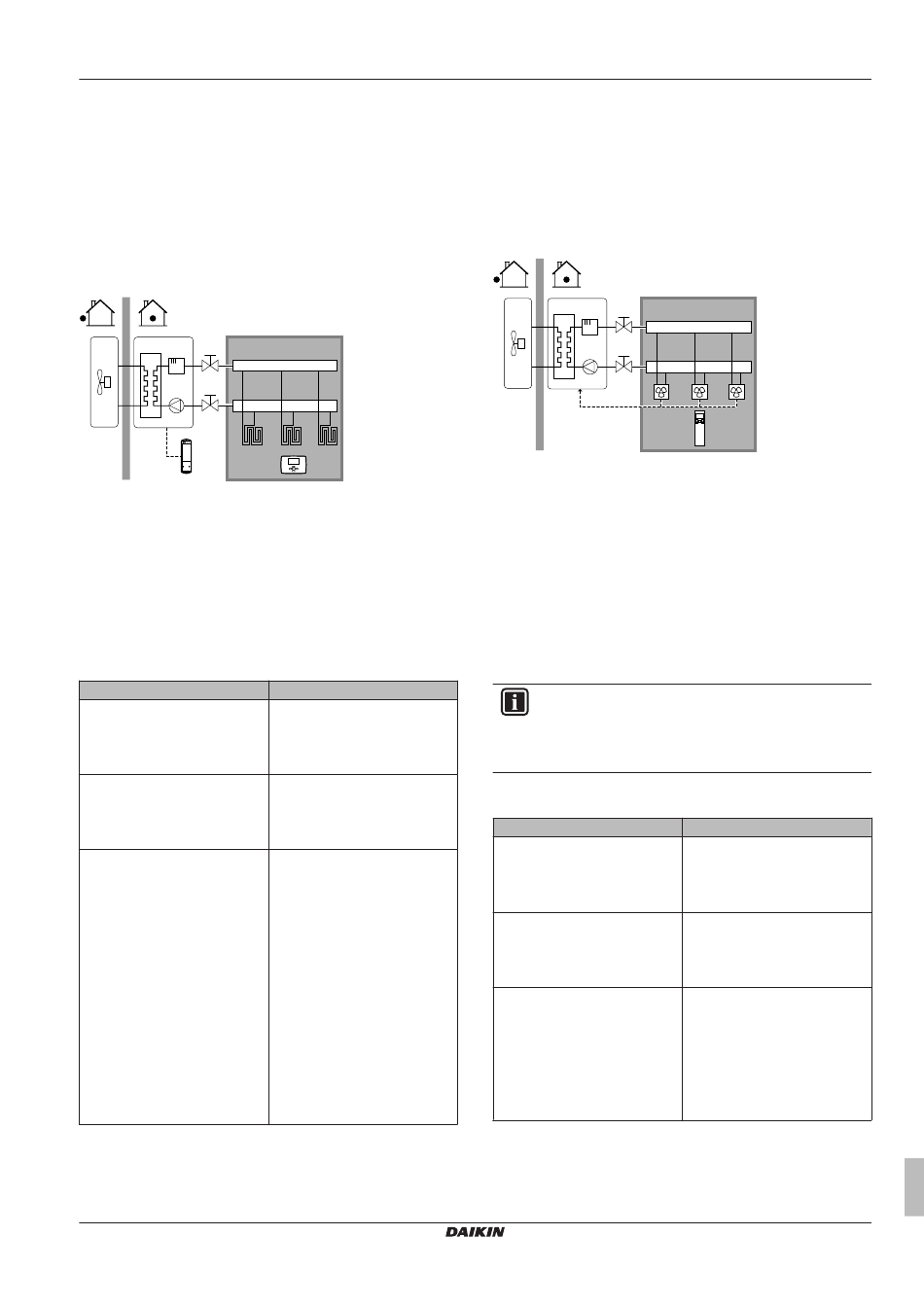

Chauffage au sol ou radiateurs – thermostat
d'ambiance sans fil
Installation
A
B
a
A Zone de température de départ principale
B Une pièce
a Récepteur pour le thermostat d'ambiance externe
sans fil
b Thermostat d'ambiance externe sans fil
▪ Le chauffage au sol ou les radiateurs sont directement connectés
à l'unité intérieure.
▪ La température intérieure est contrôlée par le thermostat
d'ambiance externe sans fil (équipement en option EKRTR1).
Configuration
Paramètre
Contrôle de la température de
l'unité:
▪ #: [A.2.1.7]
▪ Code: [C-07]
Nombre de zones de
température d'eau:
▪ #: [A.2.1.8]
▪ Code: [7-02]
Thermostat d'ambiance externe
pour la zone principale:
▪ #: [A.2.2.4]
▪ Code: [C-05]
Avantages
▪ Sans fil. Le thermostat d'ambiance externe Daikin est disponible
dans une version sans fil.
ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - basse température Bibloc
4P313777-1C – 2012.11
b
Valeur
1 (Contrôle TA ext): le
fonctionnement de l'unité est
déterminé par le thermostat
externe.
0 (1 zone TD): principale
Procédez à la configuration en
fonction de l'installation:
▪ 1 (Thermo ON/OFF): lorsque
le convecteur de pompe à
chaleur ou thermostat
d'ambiance externe utilisé peut
uniquement envoyer un état
MARCHE/ARRÊT du
thermostat. Pas de séparation
entre la demande de
chauffage et la demande de
rafraîchissement.
▪ 2 (Demande R/C): lorsque le
thermostat d'ambiance externe
utilisé peut envoyer un état
MARCHE/ARRÊT du
thermostat de chauffage/
rafraîchissement distinct.
5 Consignes d'application
▪ Efficacité. Le thermostat d'ambiance externe envoie uniquement
des signaux MARCHE/ARRÊT, il est cependant spécialement
conçu pour le système de pompe à chaleur.
▪ Confort . En cas de chauffage au sol, le thermostat d'ambiance
externe sans fil permet d'éviter la condensation sur le sol lors du
rafraîchissement, en mesurant l'humidité de la pièce.
Convecteurs de pompe à chaleur
Installation
A
B
A Zone de température de départ principale
B Une pièce
a Commande à distance pour les convecteurs de
pompe à chaleur
▪ Les convecteurs de pompe à chaleur sont directement connectés
à l'unité intérieure.
▪ La température intérieure souhaitée est définie via la commande à
distance des convecteurs de pompe à chaleur.
▪ Le signal de demande de chauffage/rafraîchissement est envoyé
à une entrée numérique de l'unité intérieure (X2M/1 et X2M/4).
▪ Le mode de fonctionnement est envoyé aux convecteurs de
pompe à chaleur par une sortie numérique de l'unité intérieure
(X2M/33 et X2M/34).
INFORMATIONS
Si vous utilisez plusieurs convecteurs de pompe à chaleur,
veillez à ce que chacun reçoive le signal infrarouge de la
commande à distance des convecteurs de pompe à
chaleur.
Configuration
Paramètre
Contrôle de la température de
l'unité:
▪ #: [A.2.1.7]
▪ Code: [C-07]
Nombre de zones de
température d'eau:
▪ #: [A.2.1.8]
▪ Code: [7-02]
Thermostat d'ambiance externe
pour la zone principale:
▪ #: [A.2.2.4]
▪ Code: [C-05]
Avantages
▪ Rafraîchissement. Le convecteur de pompe à chaleur propose,
hormis une capacité de chauffage, d'excellentes capacités de
rafraîchissement.
a
Valeur
1 (Contrôle TA ext): le
fonctionnement de l'unité est
déterminé par le thermostat
externe.
0 (1 zone TD): principale
1 (Thermo ON/OFF): lorsque le
convecteur de pompe à chaleur
ou thermostat d'ambiance
externe utilisé peut uniquement
envoyer un état MARCHE/
ARRÊT du thermostat. Pas de
séparation entre la demande de
chauffage et la demande de
rafraîchissement.
