7 Installation
2 1
X5M
X2M
A2P A2P
a b
a Interface utilisateur fournie avec l'unité
b Interface utilisateur en option
2 Fixez le câble avec les attaches sur les supports d'attaches.

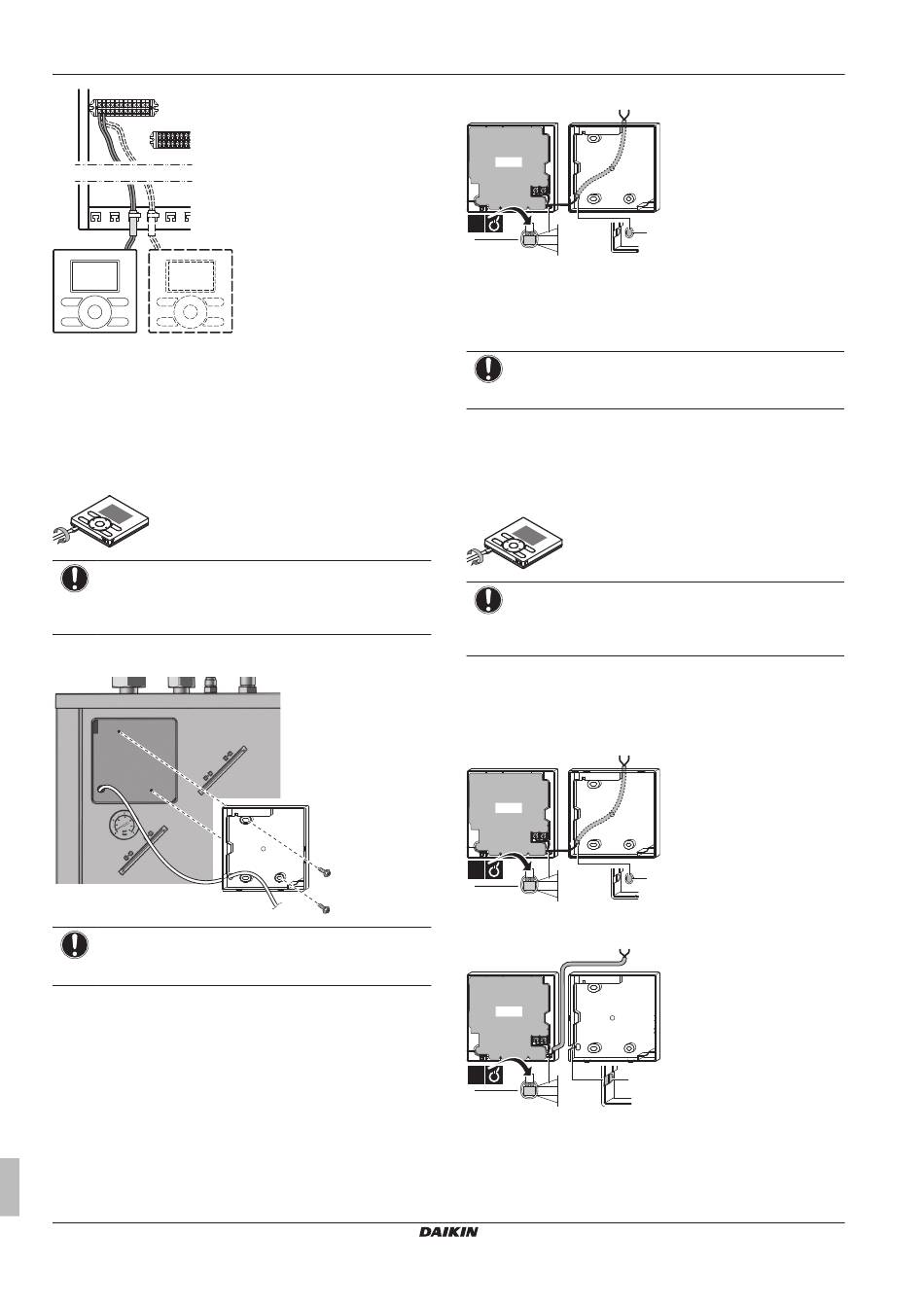

Fixation de l'interface utilisateur sur l'unité
1 Insérez un tournevis dans les fentes situées sous l'interface
utilisateur et séparez délicatement la plaque avant de la plaque
murale.
REMARQUE
La carte de circuit imprimé (CCI) se trouve dans la plaque
avant de l'interface utilisateur. Veillez à ne PAS
l'endommager.
2 Fixez la plaque murale de l'interface utilisateur sur la plaque
avant de l'unité.
REMARQUE
Veillez à ne PAS déformer la partie arrière de l'interface
utilisateur en serrant excessivement les vis de montage.
3 Découpez un conducteur à 2 fils.
4 Raccordez les fils à l'interface utilisateur comme indiqué ci-
dessous.
Guide de référence installateur
32
Par l'arrière
PCB
1x
b
a Faites une encoche pour que le câblage passe par
les pinces, etc.
b Fixez le câblage sur la partie avant du boîtier à l'aide
de la retenue de câblage et de la bride.
5 Réinstallez la plaque avant sur la plaque murale.
REMARQUE
Veillez à ne PAS coincer le câblage lors de la fixation de la
plaque avant sur l'unité.
Fixation de l'interface utilisateur au mur en cas
d'installation en tant que thermostat d'ambiance
1 Insérez un tournevis dans les fentes situées sous l'interface
utilisateur et séparez délicatement la plaque avant de la plaque
murale.
REMARQUE
La carte de circuit imprimé (CCI) se trouve dans la plaque
avant de l'interface utilisateur. Veillez à ne PAS
l'endommager.
2 Fixez la plaque murale de l'interface utilisateur au mur.
3 Raccordez les fils à l'interface utilisateur comme indiqué ci-
dessous.
Par l'arrière
PCB
1x
b
Par la gauche
PCB
1x
a
b
ERHQ011~016BA + ERLQ011~016CA + EHVH/X16S18+26CA
Daikin Altherma - basse température Bibloc
a
a
