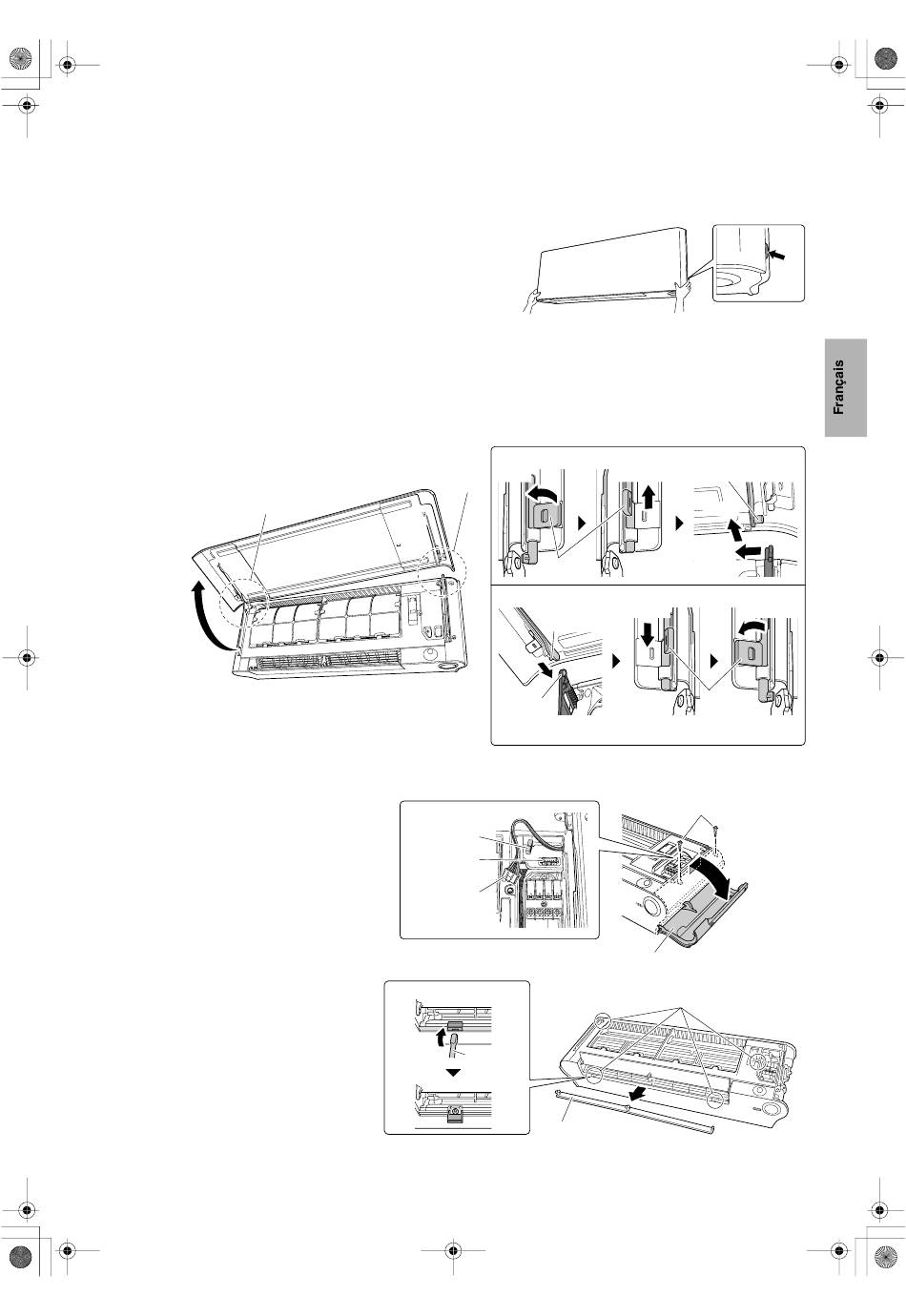

Préparatifs avant l'installation
1.

Retrait et installation du panneau avant

• Méthode de retrait
1) Saisissez les renfoncements situés sur les côtés gauche et droit
de l'unité intérieure avec les doigts, et ouvrez le panneau avant
jusqu'à une position plus haute que le niveau horizontal.
2) Élevez les languettes des verrous du panneau avant situées sur les côtés
gauche et droit, et faites glisser les verrous du panneau avant vers le haut.
3) Retirez les arbres du panneau situés des deux côtés des
orifices d'arbre, et déposez le panneau avant.
• Méthode d'installation
1) Insérez les arbres du panneau situés des deux côtés du panneau avant dans les orifices d'arbre.
2) Faites glisser les verrous du panneau avant vers le bas, et fixez les verrous du panneau avant avec les languettes
disposées vers l'extérieur.
3) Fermez le panneau avant après avoir vérifié que le panneau avant est fermement monté.
Ouvrez d'au
moins 90
degrés.
2.

Retrait et installation de la grille avant

• Méthode de retrait
1) Retirez le panneau avant et les filtres à
air.
2) Retirez le couvercle de service.
(Reportez-vous à la méthode
d'ouverture à la page 3.)
3) Déconnectez le faisceau de fils du
serre-fils, et retirez le faisceau de fils
du connecteur.
4) Retirez le couvercle du côté droit.
(2 vis)
5) Faites pivoter le volet (grand) et
déposez le volet (petit).
6) Ouvrez les 2 couvercles de vis, et
retirez 4 vis de la grille avant.
■Français
(b)
Connecteur
Faisceau de fils
• Méthode d'ouverture
Vers le haut
(a) Méthode de retrait
1) Tirez
(a)
Verrous du
panneau avant
(b) Méthode d'installation
Arbre du
panneau avant
Logement
* Le panneau avant ne se fermera pas complètement si les verrous du
panneau avant n'ont pas été engagés correctement.
Serre-fils
Tournevis
Volet (petit)
Arbre du panneau avant
2) Faites glisser
4) Tirez
3) Faites
glisser
2) Poussez
1) Faites glisser
* Verrous du
panneau avant
Vis
Soulevez le
couvercle et
ouvrez-le vers
l'extérieur.
Couvercle du côté droit
4 points
4
