Manuel CS12 TLS
2.2 Mise en fonction produit, connexions, premiers essais.
A / Etape 1
Enlevez la partie supérieur du fly de transport, Les enceintes étant déjà en position ''normales'' vous
avez accés aux fiches speakon situées sur la paneau de connexion arrière.
Sur le panel arrière de connexions, positionner l'inverseur de puissance sur ''ACTIVE'', connectez une
fiche de type Speakon NL4 sur une des 2 embases dénommées 1 & 2 (ou sur les côtés de l'enceinte – 3
& 4) la connexion s'effectue comme suit : Signal+ / 1+ et Signal - / 1-.
Chargez le préset de base CS-12 TLS Bi-amp dans un processeur numérique référencé C2R AUDIO,
connectez un amplificateur audio professionnel d'une puissance de 800W / 8Ω et possédant un gain
interne constant de 32dB ceci étant obligatoire afin de protéger efficacement l'enceinte connectée.
Mettre en lecture un signal musical à puissance très modérée et vérifier que l'ensemble du spectre
audio est diffusé correctement par l'ensemble des 2 ou 3 parties acoustiques de l'enceinte soit le woofer
12'', les 2 HPs de 6,5'' et enfin l'ensemble des 2 moteurs HF dans leurs guide d'ondes. Monter le niveau
sonore afin de détecter une quelconque anomalie vibratoire si tout est normal au préalable.
Passif mode
Inverseur
passif
Speakon
1, 2, 3, 4
Pour simplifier le câblage du mode de fonctionnement actif, il est possible de faire véhiculer les 2
signaux dans le même câble à 4 conducteurs et beaucoup de fabricants d'électronique de puissance
adoptent ce type de connexion :
1+
Signal +
1-
Signal -
2+
Renvoi signal
2-
Renvoi signal

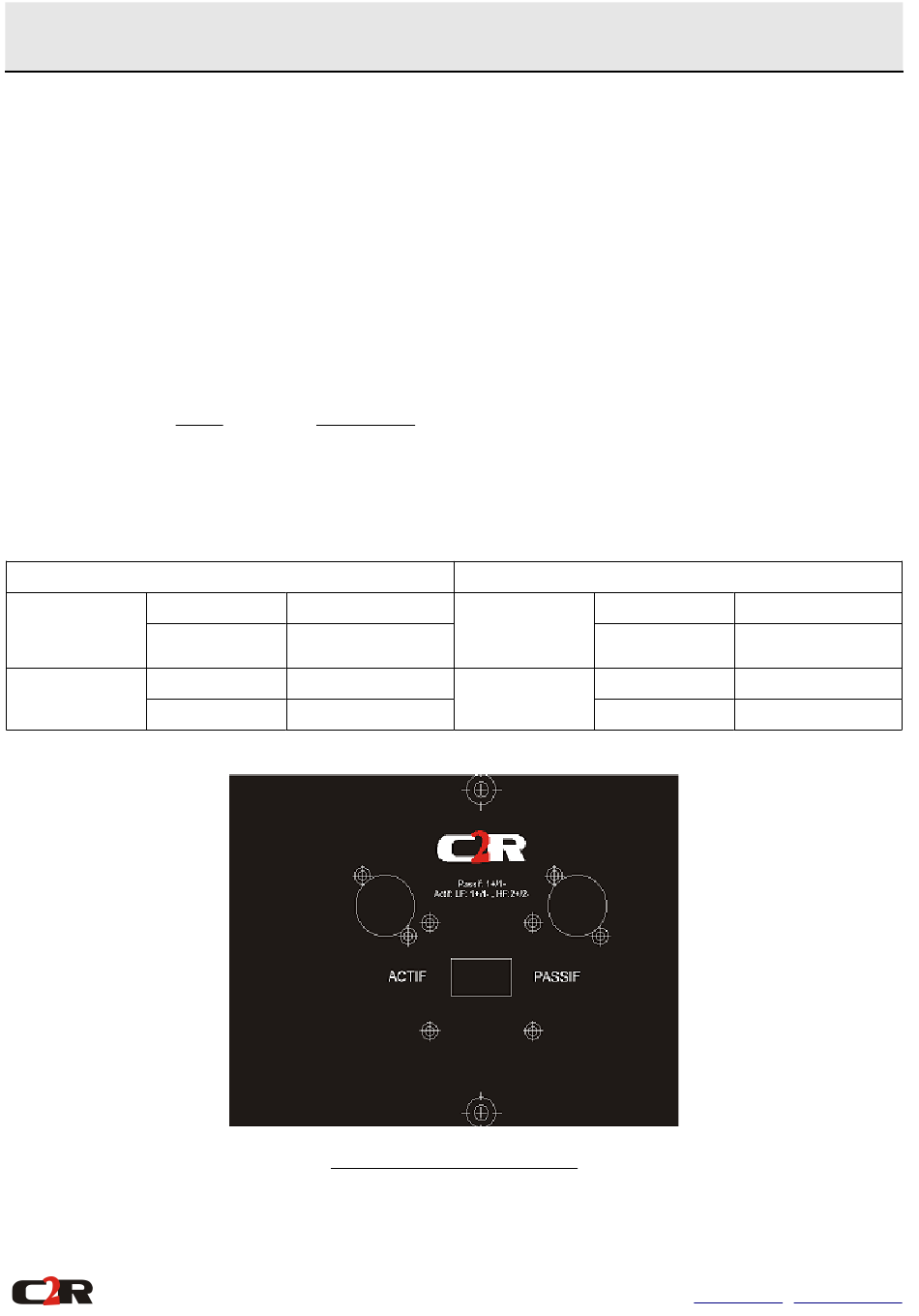

Panel de connexion arrière
Inverseur
actif
Speakon
1, 2, 3, 4
C2R AUDIO-France
Actif mode
1+
+LF
1-
-LF
2+
+MF / HF
2-
-MF / HF
iinfo@c2r-audio.com
-
http://www.c2r-audio.com
