Manuel CS12 TLS
Addition de sources sonores / couplage acoustique
Ci-avant nous avons représenté 2 sources sonores pavillonées et connectées en phase, la résultante
de leurs additions est un accroissement de l'énergie dans l'axe mais ce faisant il y a création de lobes
secondaires destructeurs.
L'addition de plusieurs niveaux sonores ne se fait pas de façon linéaire mais bien par addition
logarithmique. Le tableau ci-après donne une idée précise sur le sujet. Si l'on doit additionner 2 niveaux
identiques la différence sera de 0 donc le gain sera de + 3dB soit par exemple, 2 sources sonores de
100 dB chacune, l'addition des 2 vaudra :103 dB. Par contre si nous prenons 2 sources de 90 dB pour
l'une et 100 dB pour l'autre le résultat sera de 100,05 dB....
Différence entre 2
niveaux
0
1
1,5
2
2,5
3
4
5
6
H1
H2
D2
B
H1
H2
A
Facteur correctif à
additionner à la valeur la
plus élevée
+ 3,00 dB
+ 2,54 dB
+ 2,32 dB
+ 2,12 dB
+ 1,94 dB
+ 1,75 dB
+ 1,45 dB
+ 1,20 dB
+ 0,97 dB

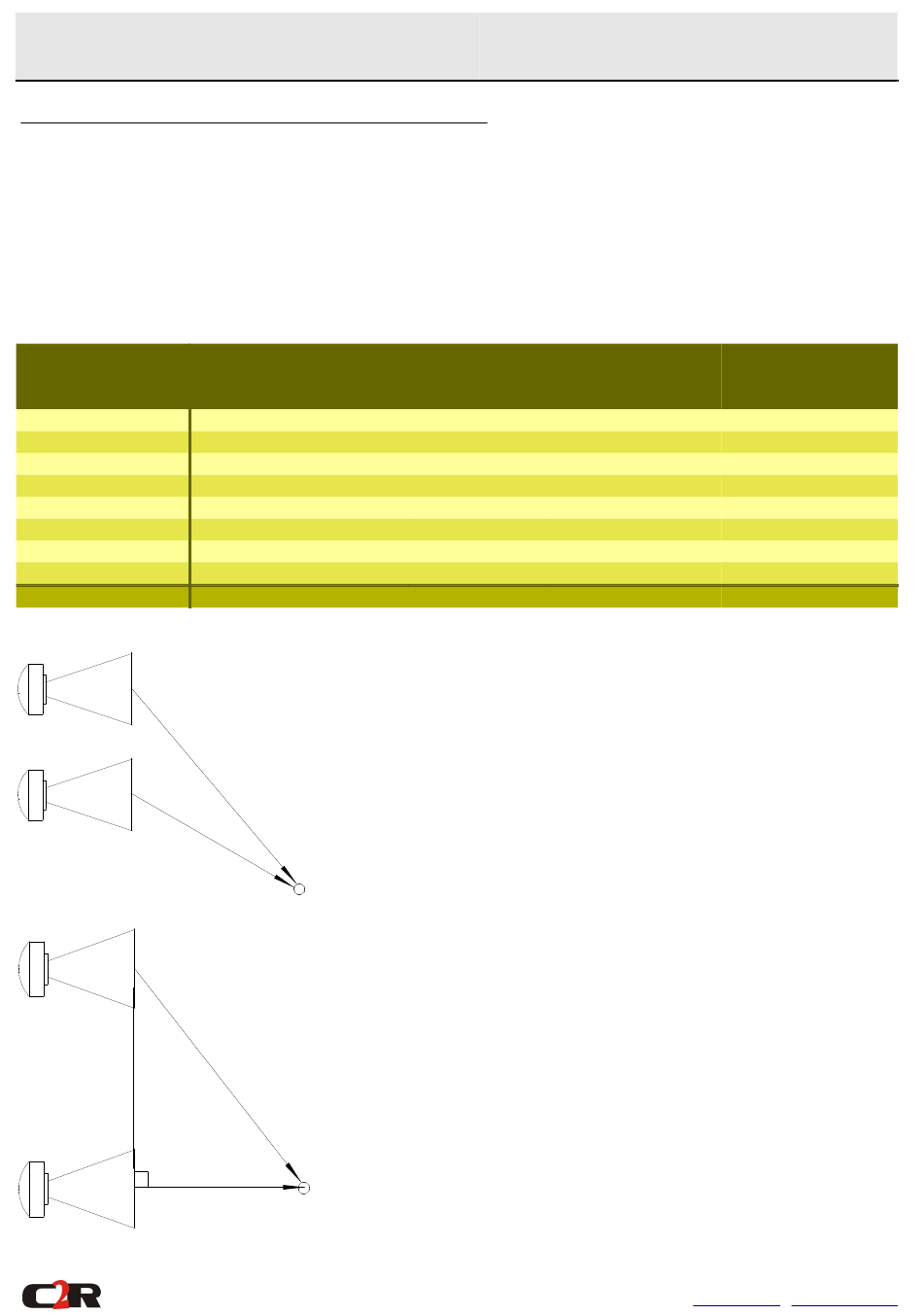

Ci-contre nous prenons 2 sources sonores montées en array
verticale et disposons un point A de façon dissymétrique... le
niveau acoustique au point A va varier en fonction de la
différence de trajet de D1 et D2 ainsi que de la longueur
d'onde produite. Si la distance correspond à une ou plusieurs
D1
longueurs d'ondes complètes, il se produira un accroissement
de niveaux sonore à ce point, on parle de noeud de pression.
Si par contre, la distance induite correspond à une demi-
longueur d'onde ou à un nombre impair de longueur d'onde il y
aura atténuation du niveau sonore, on parle de ventre de
pression.
point A
Nous disposons cette fois le point d'écoute dans l'axe de la
source dénommée H2 et cet exemple reprend une pratique
souvent utilisée en terme de diffusion sonore professionnelle :
H1 représente une source sonore clustée (array vertical) et H2
une source posée à hauteur du public ayant pour but de
combler la zone d'avant scène (front-fill / avant scène). Pour
éviter les effets néfastes dénommés juste avant ; il faut donc
appliquer un retard (délais) sur la source H2 pour que les 2
fronts d'ondes coïncident en un point (C) pour y arriver au
même moment. Les points BAC forment un triangle rectangle
en A, il suffit donc d'appliquer: BC² = AC² + BA² . Si AB vaut 6
mètres et AC 10 mètres alors BC² = 100 + 36 =136 donc BC =
C
√136 = 11,66 mètres. La différence de trajet sera égale à : 1,66
mètres soit un retard de 1,66 / 340 = 4,88ms à appliquer sur
H2 (T = distance / vitesse du son que nous retenons à
340m/s).
Différence entre 2
C2R AUDIO-France
Facteur correctif à
niveaux
additionner à la
valeur la plus élevée
7
+ 0,78 dB
8
+ 0,63 dB
9
+ 0,51 dB
10
+ 0,41 dB
12
+ 0,27 dB
14
+ 0,17 dB
16
+ 0,11 dB
18
+ 0,07 dB
20
+ 0,05 dB
iinfo@c2r-audio.com
Ligne source
-
