Panneau arrière

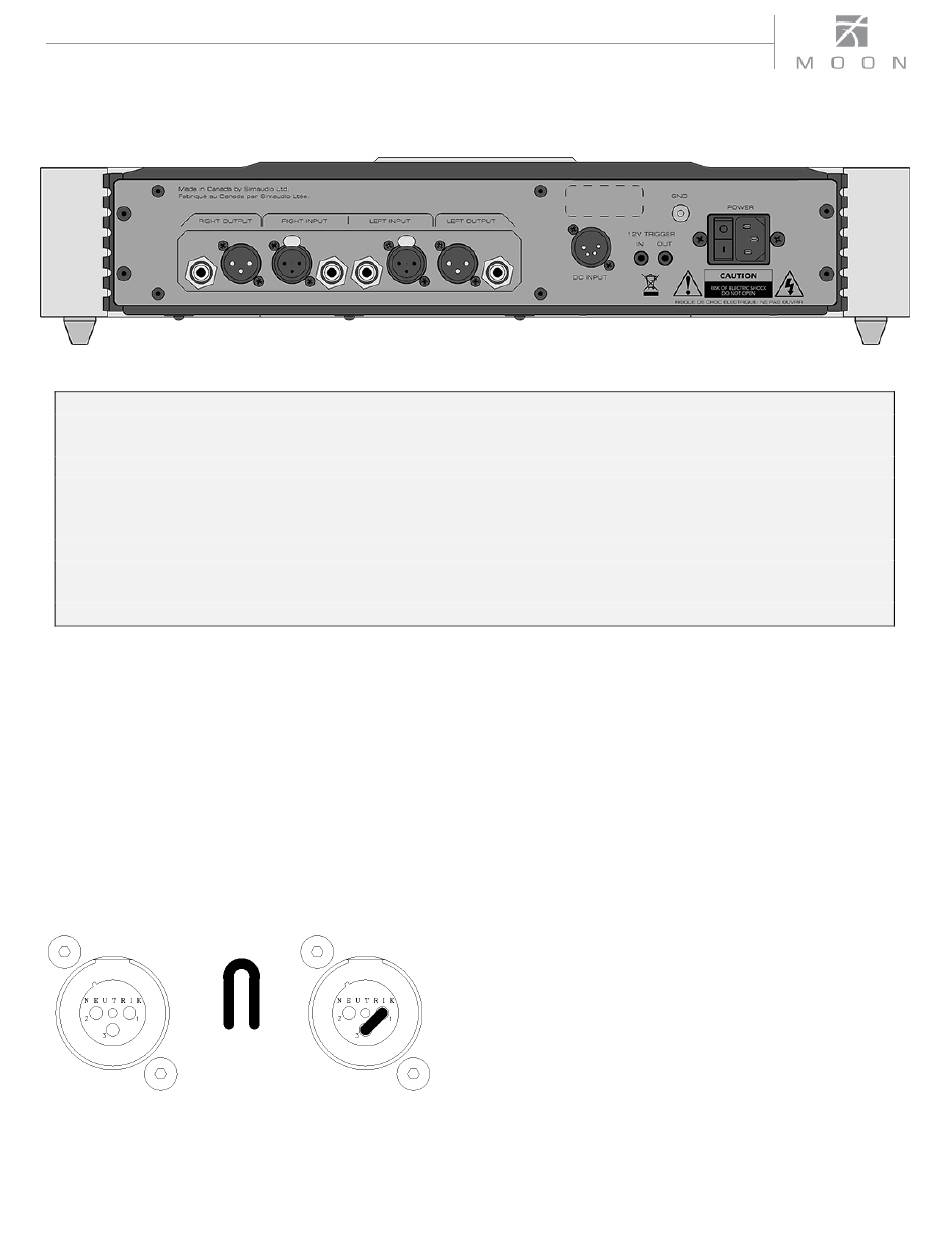

Le panneau arrière ressemble à la figure 6 (ci-dessus). Toutes les prises audio sont situées sur le côté gauche du
panneau arrière. Puisque le préamplificateur phono MOON 610LP est muni de circuits symétriques et
asymétriques, le positionnement des prises audio suit l'orientation suivante : une paire d'entrées asymétriques
RCA est située au milieu. Directement à l'extérieur de ces prises, vous trouverez des entrées symétriques XLR pour
le même canal. Connectez les câbles de votre table tournante aux entrées RCA ou XLR. La conception du 610LP
permet le branchement d'un SEUL type de prise, vous ne pouvez pas vous servir des deux types de prises à la fois.
Immédiatement à l'extérieur des entrées XLR, il y a les sorties symétriques XLR et à l'extérieur de ces sorties XLR, il
y a les sorties asymétriques RCA pour un même canal. Vous pouvez vous servir des deux types de sorties, XLR ou
RCA, pour brancher l'appareil à votre préamplificateur/amplificateur intégré. Si les entrées du
préamplificateur/amplificateur que vous connectez au 610LP sont symétriques, il est très avantageux de vous
servir des sorties XLR du 610LP. Vous obtiendrez un encore meilleur rapport signal/bruit.
Lorsque vous utilisez les entrées symétriques XLR, vous
devez d'abord retirer les cavaliers installés à l'usine
(voir la figure 7 ci-dessous) des prises XLR situées sur le
panneau arrière et les ranger dans un endroit sûr. Ces
cavaliers sont requis SEULEMENT lorsque vous utilisez
les entrées asymétriques RCA. Si vous décidez de vous
servir des entrées asymétriques, vous devez réinstaller
les cavaliers (sur les broches 1 et 3) comme il est indiqué
ci-dessous. Ces cavaliers ont pour but de maintenir le
plus bas niveau de bruit possible lorsque vous ne vous
servez pas des circuits symétriques du 610LP.
Figure 7: Prise XLR sans cavalier et avec cavalier
____________________________________________________________________________________
Figure 6: Panneau arrière du MOON 610LP
À la droite des prises audio se trouve une prise XLR à
quatre broches sous laquelle est écrit « DC Input ». Celle-
ci servira pour le MOON 820S bloc d'alimentation
externe pour le MOON 610LP. Directement à droite de
cette prise XLR, on trouve deux déclencheurs de 12
volts, chacun sur un mini connecteur 1/8'' ; une entrée
et une sortie, cette dernière servant à connecter en série
un composant additionnel sur le même déclencheur.
Finalement, tout à droite se trouve la prise
d'alimentation munie d'un interrupteur principal
(0=éteint, 1=allumé) et la prise IEC pour le cordon
d'alimentation.
