Composants De La Carte Système - Dell OptiPlex GX270 Guide D'utilisation

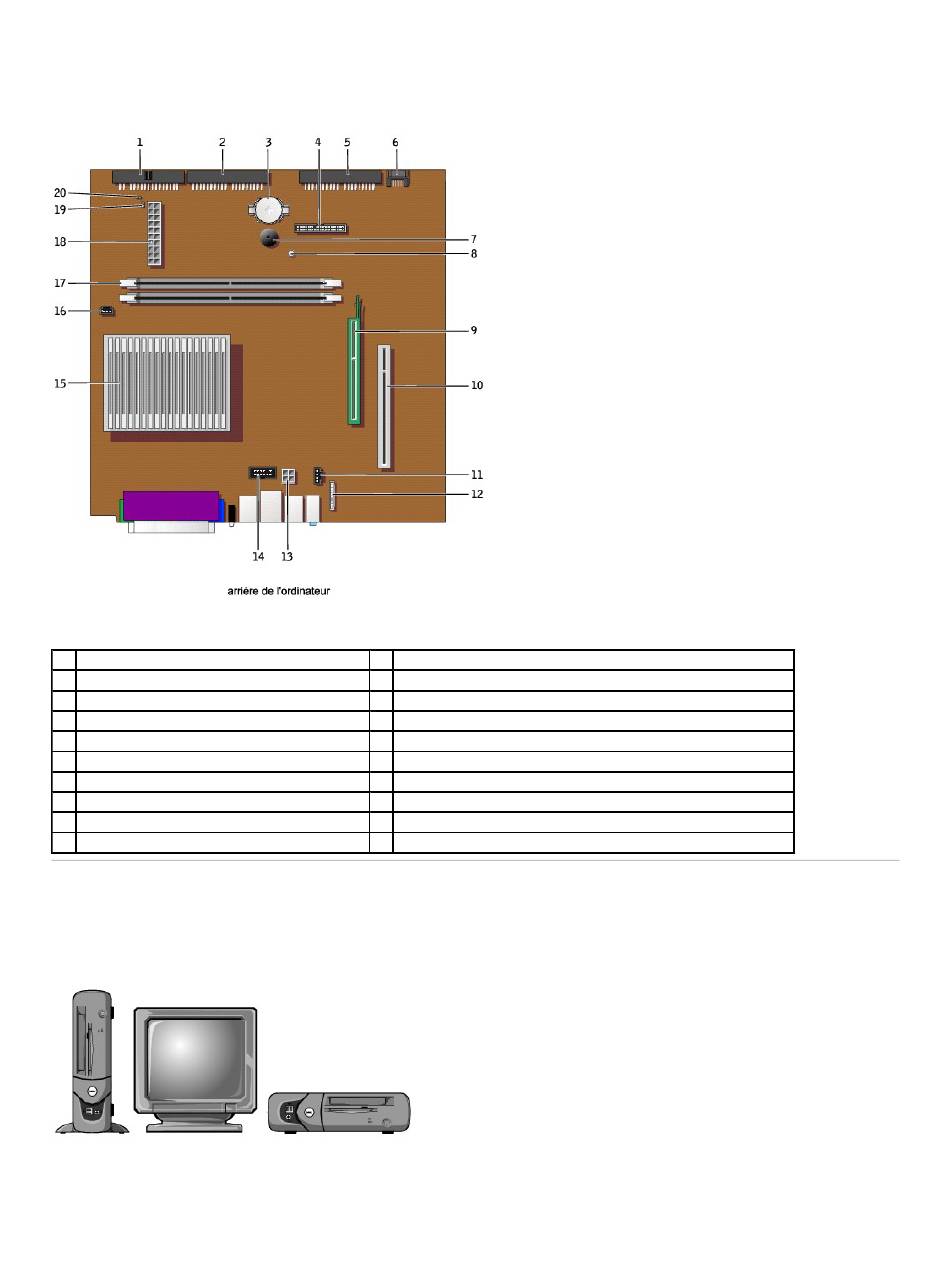

Composants de la carte système
1 connecteur du lecteur de disquette (DSKT)
2 connecteur du lecteur de CD/DVD (IDE2)
3 support de batterie (BATTERY)
4 connecteur du panneau avant (FRONTPANEL)
5 connecteur de disque dur IDE (IDE1)
6 connecteur de l'unité de disque dur ATA série (SATA1) 16 connecteur du ventilateur du microprocesseur (FAN)
7 haut-parleur interne (SPEAKER)
8 voyant d'alimentation en mode veille (AUX_PWR)
9 connecteur de carte AGP (AGP)
10 connecteur de carte PCI
Fixation et retrait du piédestal de l'ordinateur
L'ordinateur peut être utilisé en position verticale ou horizontale.
Pour utiliser l'ordinateur en position verticale, vous devez fixer le piédestal :
1. Positionnez l'ordinateur sur son côté droit afin d'orienter les baies d'unité vers le bas.
2. Fixez le piédestal sur ce qui était le côté gauche de l'ordinateur.
11 connecteur de câble audio du lecteur de CD (CD_IN)
12 connecteur de câble audio du panneau avant (FRONTAUDIO)
13 connecteur d'alimentation (12VPOWER)
14 connecteur de port série (SER2) pour les cartes de port série optionnelles
15 connecteur du microprocesseur et du dissipateur de chaleur (CPU)
17 connecteurs de module de mémoire (DIMM_1 et DIMM_2)
18 connecteur d'alimentation (POWER)
19 cavalier de réinitialisation RTC (RTCRST)
20 cavalier du mot de passe (PSWD)
