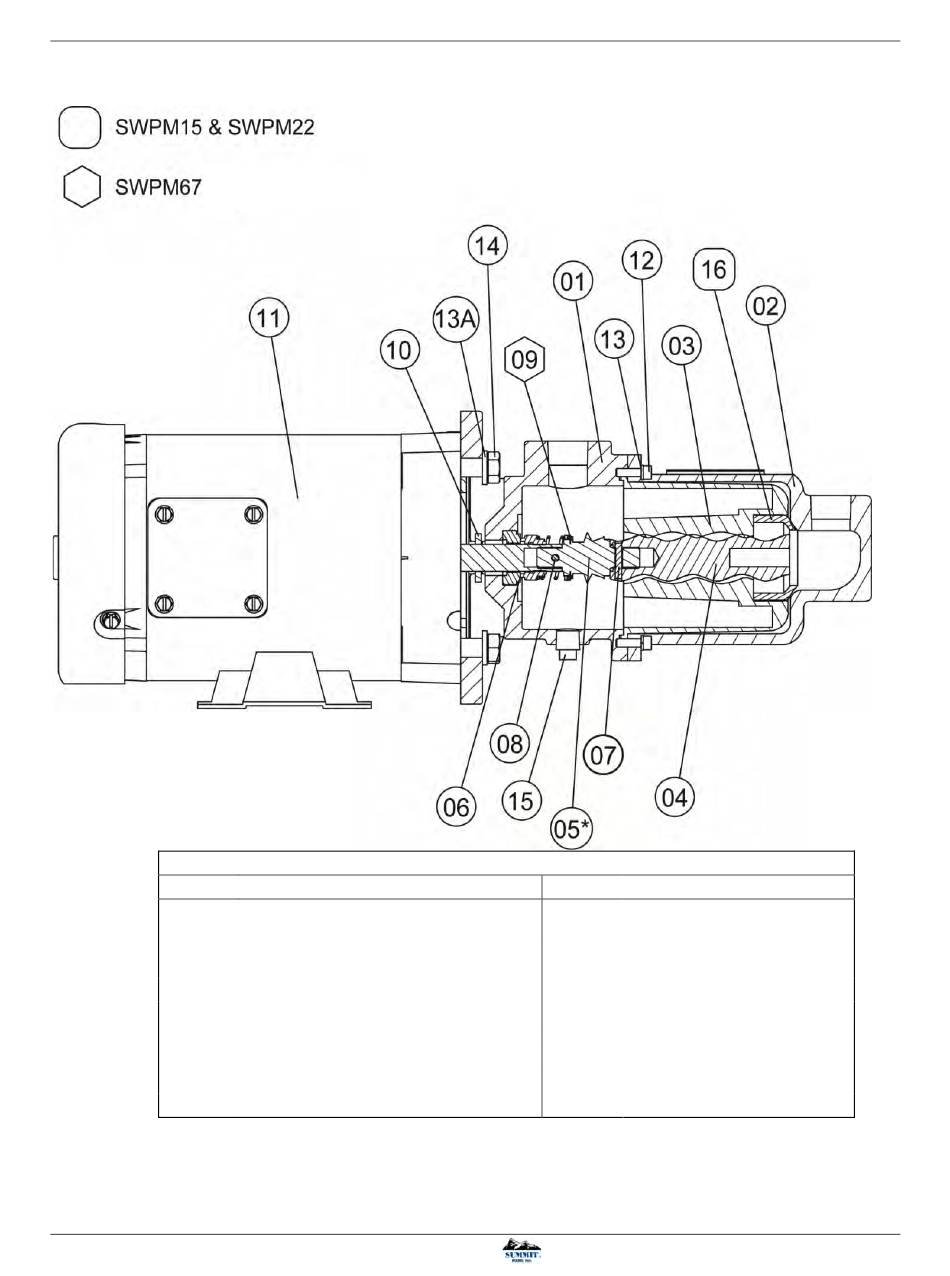

10.2 MOTORISÉ
(LES PIÈCES PEUVENT VARIER EN FONCTION DE LA TAILLE DE LA POMPE)
uniquement
ARTICLE
01
02
03
04
05*
06
07
08
REMARQUE*: MOTEURS À UNE SEULE PHASE POUR SWPM15, 22, 33 & 44 AVEC DES JOINTS FLEXIBLES FILETÉS
REMARQUE: Élément 15 pour SWPM56 & SWPM67 aura des endroits différents
REMARQUE: SWPM56 aura un pied de moteur détachable utilisant (2) longs boulons à tête hexagonale
POMPES À MAIN DE MODÈLE SWP & SWPM
MANUEL D'INSTALLATION, D'UTILISATION ET D'ENTRETIEN
uniquement
LISTE DE PIÈCES DE MODÈLES SWPM
DESCRIPTION
CARTER DE DÉCHARGE
BOÎTIER D'ASPIRATION - ASPIRATION
VERTICALE
STATOR
ROTOR
JOINT FLEXIBLE CANNELÉ*
JOINT MÉCANIQUE
GOUPILLE DU ROTOR
GOUPILLE DU MOTEUR
ARTICLE
DESCRIPTION
ENTRETOISE D'ÉTANCHÉITÉ
09
(SWPM67 uniquement)
10
ANNEAU DE RETENUE
11
MOTEUR
12
VIS DE BLOCAGE
13/A
RONDELLE DE BLOCAGE
14
Boulon à tête hexagonale
15
BOUCHON
16
ANNEAU DU STATOR
21
