MANUEL D'INSTALLATION, D'UTILISATION ET D'ENTRETIEN

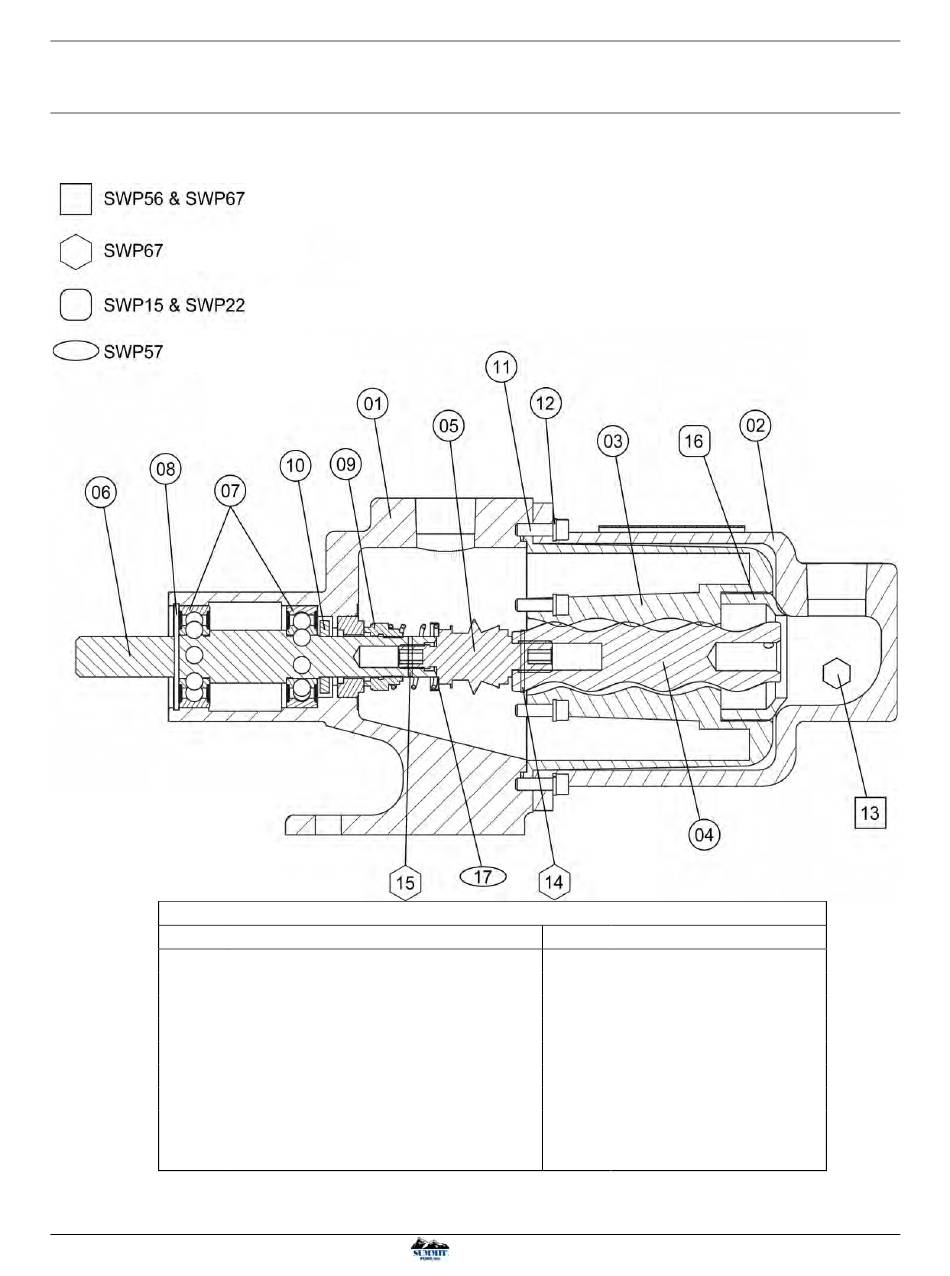

10 ANNEXE D – COUPE SWP
10.1 NON-MOTORISÉ
(LES PIÈCES PEUVENT VARIER EN FONCTION DE LA TAILLE DE LA POMPE)
uniquement
uniquement
ARTICLE
01
02
03
04
05*
06
07
08
09
*REMARQUE : SWP67 aura un raccord articulé
20
uniquement
uniquement
LISTE DE PIÈCES DE MODÈLES SWP
DESCRIPTION
CORPS DE POMPE
BOÎTIER D'ASPIRATION - ASPIRATION VERTICALE
STATOR
ROTOR
JOINT FLEXIBLE (FILETAGE STANDARD)
ARBRE DE TRANSMISSION
ROULEMENTS
ANNEAU ÉLASTIQUE
JOINT MÉCANIQUE
ARTICLE DESCRIPTION
10 ANNEAU DE RETENUE
11 VIS
12 RONDELLE DE BLOCAGE
13 BOUCHON DE TUYAU
14 GOUPILLE DU ROTOR
15 GOUPILLE DE L'ARBRE
16 ENTRETOISE DU STATOR
ENTRETOISE D'ÉTANCHÉITÉ
17
(SWP56 uniquement)
POMPES À MAIN DE MODÈLE SWP & SWPM
