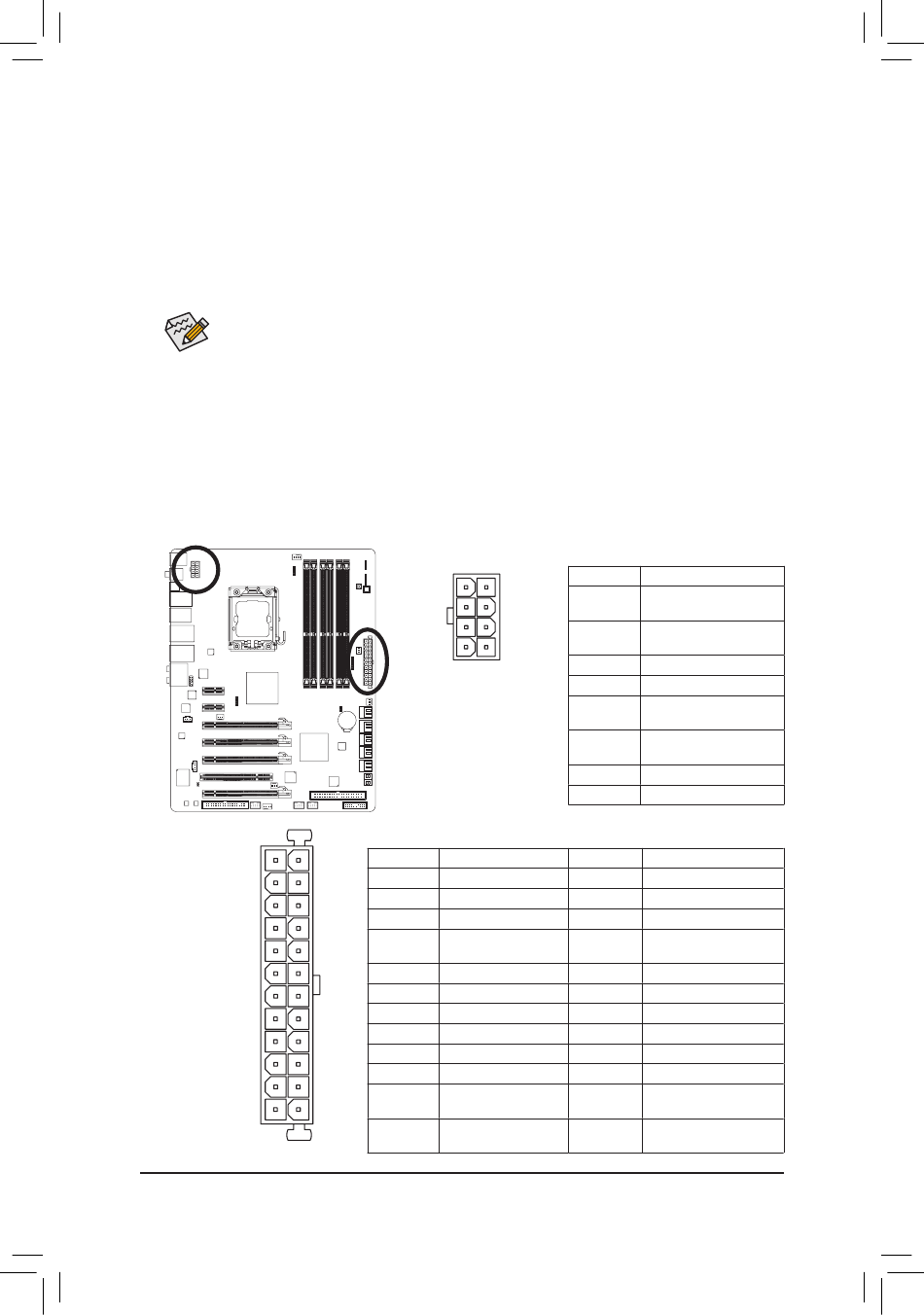

1/2) ATX_12V_2X/ATX (Connecteur d'alimentation 2x4 12V et connecteur d'alimentation
principale 2x12)
Avec l'utilisation du connecteur d'alimentation, l'alimentation électrique peut fournir un courant
suffisamment stable à tous les composants de la carte mère. Avant de brancher le connecteur
d'alimentation, veuillez d'abord vous assurer que l'alimentation électrique est coupée et que tous les
périphériques sont correctement installés. Le connecteur d'alimentation possède une conception à
sécurité intégrée. Branchez le câble d'alimentation électrique au connecteur d'alimentation dans le bon
sens. Le connecteur d'alimentation de 12V fournit du courant à l'unité centrale principalement. Si le
connecteur d'alimentation de 12V n'est pas branché, le système ne démarrera pas.
• L e fabricant de l'unité centrale conseille d'utiliser une alimentation électrique prévoyant un
connecteur d'alimentation 2 x 4 12 V si vous utilisez une unité centrale Intel Extreme Edition
(130 W).
• Il est conseillé d'utiliser une alimentation électrique capable de soutenir une haute
consommation d'énergie (500 W ou plus) pour satisfaire aux conditions d'extension. Si vous
utilisez une alimentation électrique qui ne fournit pas le courant nécessaire, le résultat peut
aboutir à un système instable ou incapable de démarrer.
• Le connecteur d'alimentation est compatible avec les alimentations électriques de 2x2 12V
avec un connecteur d'alimentation 2x10. Quand vous utilisez une alimentation électrique
2x4 12V avec un connecteur d'alimentation 2x12, retirez les couvercles de protection du
connecteur d'alimentation de 12 V et du connecteur d'alimentation principale sur la carte
mère. N'insérez pas les câbles d'alimentation électrique dans les broches sous les couvercles
de protection si vous utilisez une alimentation électrique de 2x2 12V avec un connecteur
d'alimentation 2x10.
12
1
ATX
Installation matérielle
8
5
ATX_12V_2X
ATX:
Broche N°
Définition
24
1
3,3V
2
3,3V
3
MASSE
4
+5V
5
MASSE
6
+5V
7
MASSE
8
Bonne tension
9
5VSB (veille +5V)
10
+12V
11
+12V (seulement pour
ATX à 2 x 12 broches)
13
12
3,3V (seulement pour
ATX à 2 x 12 broches)
- 22 -
ATX_12V_2X:
Broche N°
Définition
4
1
MASSE (Seulement pour
les broches 2 x 4 12 V)
2
MASSE (Seulement pour
les broches 2 x 4 12 V)
1
3
MASSE
4
MASSE
5
+12V (Seulement pour
les broches 2 x 4 12 V)
6
+12V (Seulement pour
les broches 2 x 4 12 V)
7
+12V
8
+12V
Broche N°
Définition
13
3,3V
14
-12V
15
MASSE
16
PS_ON (marche/arrêt
doux)
17
MASSE
18
MASSE
19
MASSE
20
-5V
21
+5V
22
+5V
23
+5V (seulement pour
ATX à 2 x 12 broches)
24
MASSE (seulement pour
ATX à 2 x 12 broches)
