2. Veuillez noter que les écrans de tendance affichent à la fois des informations de tendance (décrites ci-
dessous) et les valeurs numériques du patient en temps réel, qui s'affichent du côté droit de l'écran. Les
données de tendance affichées sont des antécédents provenant de la mémoire de tendance. Lors de sa
première ouverture, l'écran présente la ligne du curseur en son centre, ce qui correspond au point central des
données affichées. Les données concernant le patient à un point dans le temps indiqué par le curseur
s'affichent à gauche. Les détails relatifs à l'écran Tendance graphique sont décrits ci-après.
Affichage graphique de tendance
Au centre de l'écran se trouvent les affichages graphiques de tendance. Les deux graphiques supérieurs
présentent les données historiques de tendance de capnographie : valeurs d'EtCO
respiratoire en bleu. De la même manière, les deux graphiques du milieu présentent les antécédents de tendance
d'oxymétrie de pouls du patient : valeurs de SpO
montre les valeurs IPI dans une courbe colorée en orange.
Dans la partie gauche de l'écran se trouvent les antécédents du patient à la date et à l'heure correspondant au
curseur. La date et l'heure exactes correspondant à l'emplacement du curseur sont affichées.
•
Niveau de zoom : Peut être réglé sur 2, 4 ou 12 heures à l'aide de la touche ZOOM
•
Ligne de curseur jaune : La ligne jaune verticale traverse les quatre graphiques et peut être
déplacée à l'aide de la molette de commande lorsque l'option DÉFIL est sélectionnée. La ligne du
curseur indique l'emplacement actuel dans les données de tendance, avec la date et l'heure
exactes indiquées sous l'en-tête POS CURSEUR près de l'angle supérieur gauche de l'écran
comme illustré à la
Moniteur de chevet portable Capnographe/Oxymètre de pouls

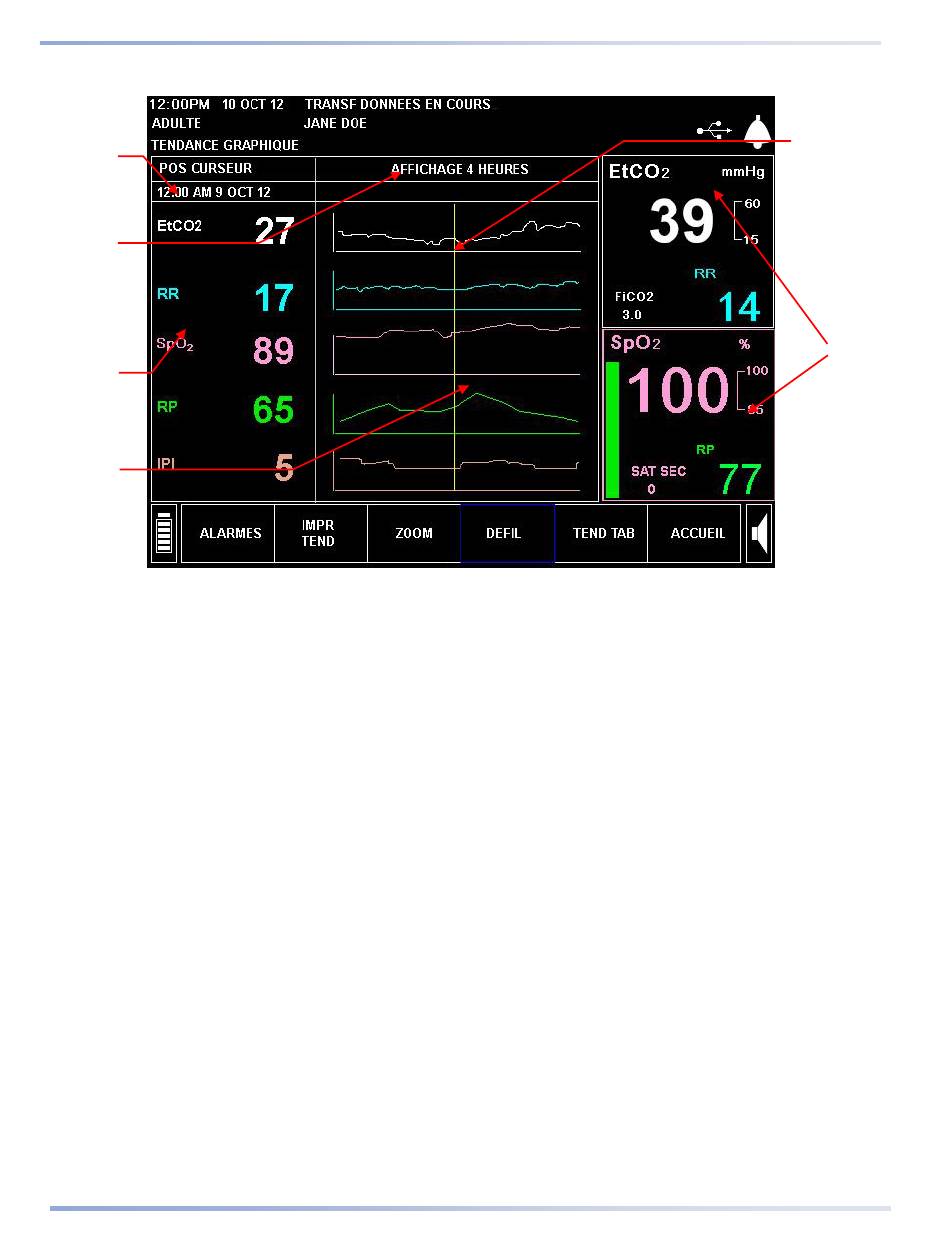

Figure 31 – Affichage graphique de tendance
en rose et de fréquence de pouls en vert. Le graphique du bas
2
Figure 31 – Affichage graphique de
Écran d'affichage graphique de tendance
en blanc et de rythme
2
tendance, page 87.
Ligne de
curseur jaune
Données du
patient en
temps réel
